300 Teach-in-Mode
4.6 Gewinde- und F
reistic
hzyklen

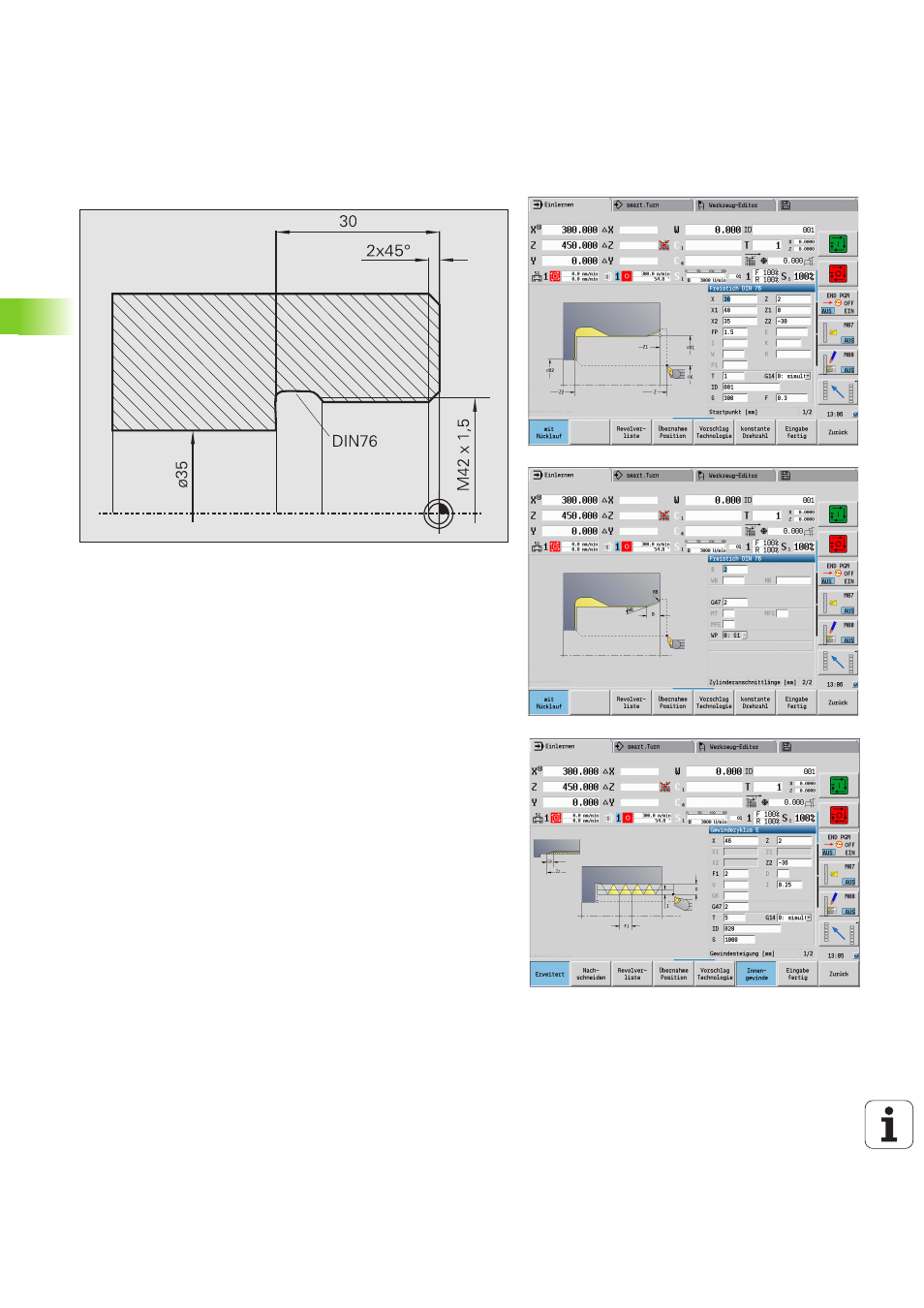

Innengewinde und Gewindefreistich
Die Bearbeitung wird in zwei Schritten durchgeführt. Der
Gewindefreistich DIN 76
erstellt den Freistich und
Gewindeanschnitt. Danach fertigt der Gewindezyklus das Gewinde.
1. Schritt
Programmierung der Freistich- und die Gewindeanschnittparameter in
zwei Eingabefenstern.
Die CNC PILOT ermittelt die Freistichparameter aus der Normtabelle.
Bei dem Gewindeanschnitt wird nur die Fasenbreite vorgegeben. Der
Winkel 45° ist der Defaultwert für den Anschnittwinkel WB.
Werkzeugdaten
 Drehwerkzeug (für Innenbearbeitung)
 TO = 7 – Werkzeugorientierung
 A = 93° – Einstellwinkel
 B = 55° – Spitzenwinkel
2. Schritt
Der Gewindezyklus (längs) schneidet das Gewinde. Die
Gewindesteigung wird vorgegeben, die CNC PILOT ermittelt die
übrigen Werte aus der Normtabelle.
Beachten Sie die Stellung des Softkeys Innengewinde.
Werkzeugdaten
 Gewindewerkzeug (für Innenbearbeitung)
 TO = 7 – Werkzeugorientierung
