182 5 Programmieren: Werkzeuge
5.5 Arbeit
en mit Sc
hnit
tdat
e
n-T
a
bellen
Neue Schnittdaten-Tabelle anlegen
8 Betriebsart Programm-Einspeichern/Editieren wählen
8 Datei-Verwaltung wählen: Taste PGM MGT drücken
8 Verzeichnis wählen, in dem die Schnittdaten-Tabellen gespeichert
sein müssen (Standard: TNC:\)
8 Beliebigen Dateinamen und Datei-Typ .CDT eingeben, mit Taste
ENT bestätigen

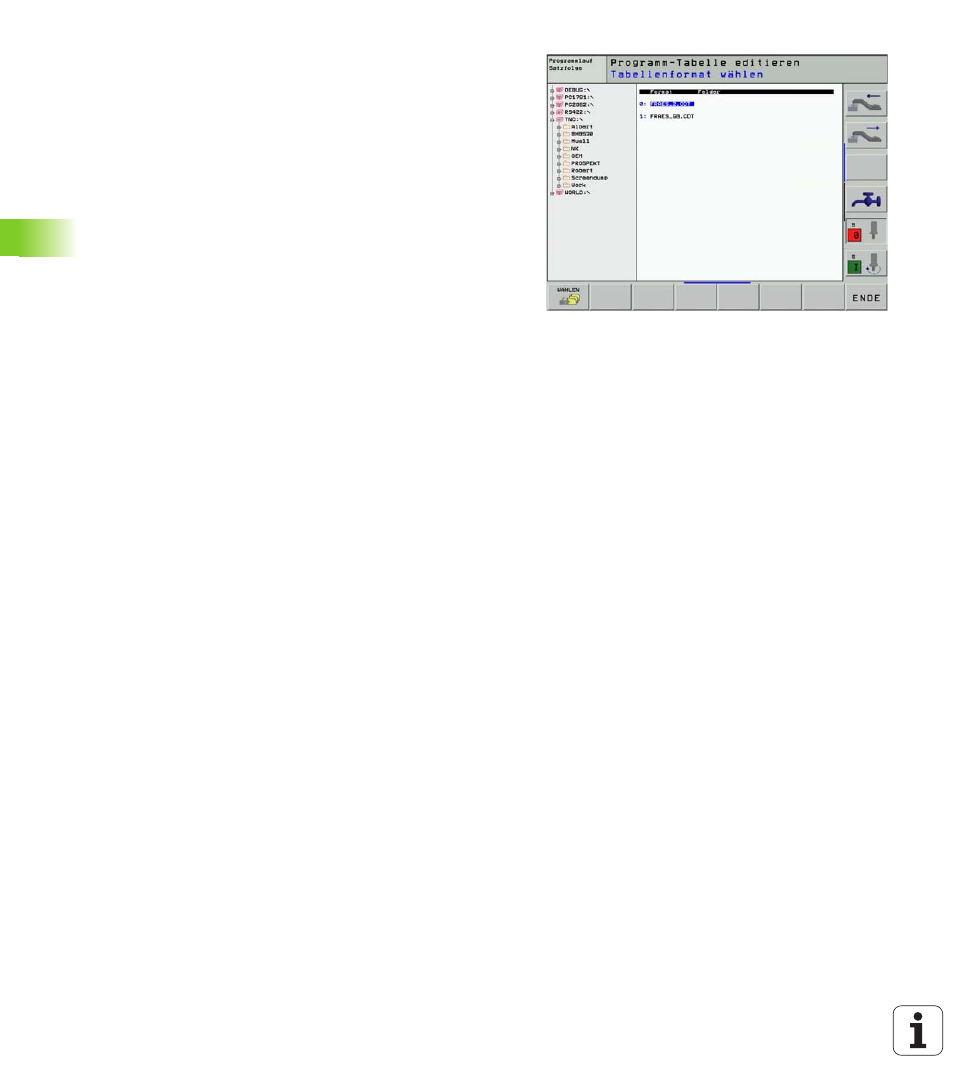

8 Die TNC zeigt in der rechten Bildschirmhälfte verschiedene Tabel-
lenformate an (maschinenabhängig, Beispiel siehe Bild rechts
oben), die sich in der Anzahl der Schnittgeschwindigkeit/Vorschub-
Kombinationen unterscheiden. Schieben Sie das Hellfeld mit den
Pfeiltasten auf das gewünschte Tabellenformat und bestätigen mit
der Taste ENT. Die TNC erzeugt eine neue leere Schnittdaten-
Tabelle
Erforderliche Angaben in der Werkzeug-Tabelle
„ Werkzeug-Radius – Spalte R (DR)
„ Anzahl der Zähne (nur bei Fräswerkzeugen) – Spalte CUT
„ Werkzeugtyp – Spalte TYP
„ Der Werkzeugtyp beeinflusst die Berechnung des Bahnvorschubs:
Fräswerkzeuge: F = S · f
Z
· z
Alle anderen Werkzeuge: F = S · f
U
S: Spindeldrehzahl
f
Z
: Vorschub pro Zahn
f
U
: Vorschub pro Umdrehung
z: Anzahl der Zähne
„ Werkzeug-Schneidstoff – Spalte TMAT
„ Name der Schnittdaten-Tabelle, die für dieses Werkzeug verwendet
werden soll – Spalte CDT
„ Den Werkzeugtyp, den Werkzeug-Schneidstoff und den Namen der
Schnittdaten-Tabelle wählen Sie in der Werkzeug-Tabelle über Soft-
key (siehe „Werkzeug-Tabelle: Werkzeug-Daten für automatische
Drehzahl-/Vorschub-Berechnung”, Seite 156).
