212 6 Programmieren: Konturen programmieren
6.5 Bahnbew
e
gung
en – P
o
lar
k
oor
dinat
e
n 6.5 Bahnbewegungen –
Polarkoordinaten
Übersicht
Mit Polarkoordinaten legen Sie eine Position über einen Winkel PA
und einen Abstand PR zu einem zuvor definierten Pol CC fest (siehe
„Grundlagen”, Seite 220).
Polarkoordinaten setzen Sie vorteilhaft ein bei:
„ Positionen auf Kreisbögen
„ Werkstück-Zeichnungen mit Winkelangaben, z.B. bei Lochkreisen

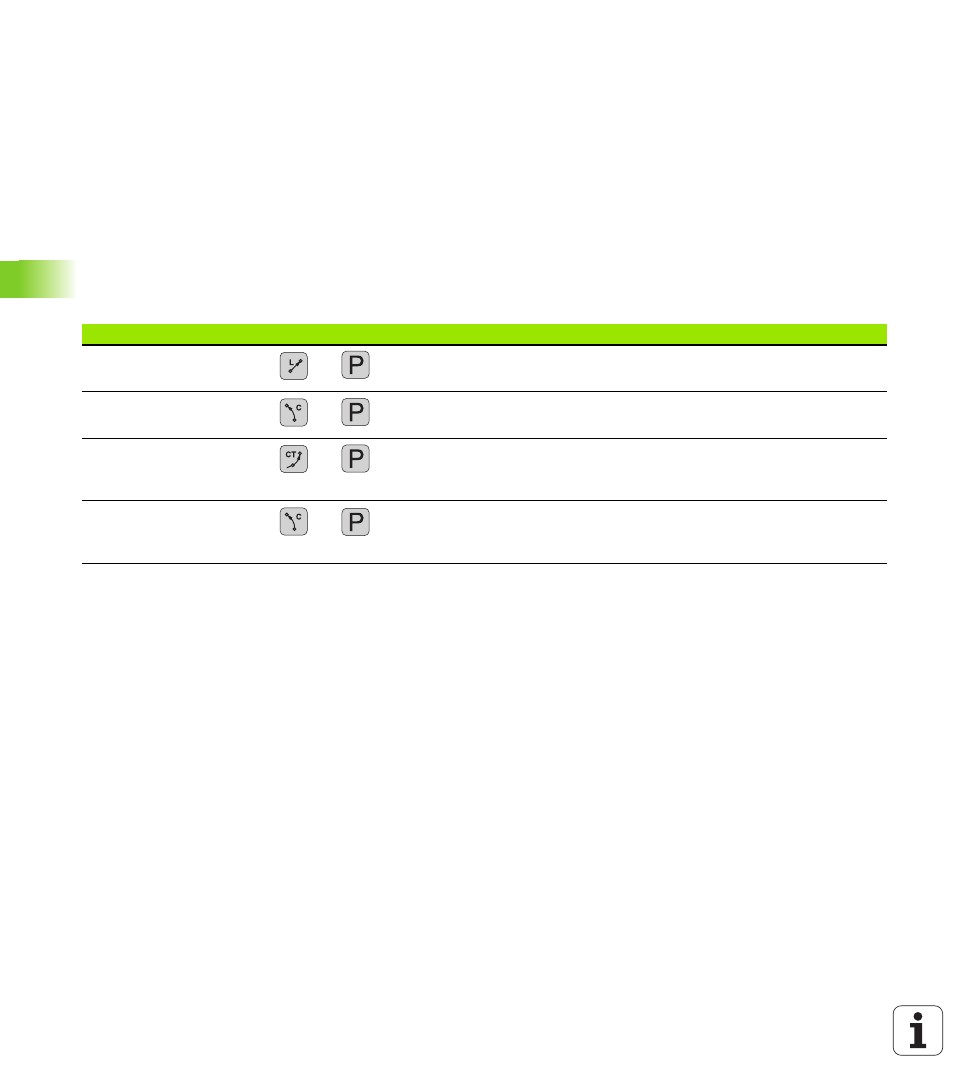

Übersicht der Bahnfunktion mit Polarkoordinaten
Funktion Bahnfunktionstaste Werkzeug-Bewegung Erforderliche Eingaben
Gerade LP + Gerade Polarradius, Polarwinkel des
Geraden-Endpunkts
Kreisbogen CP + Kreisbahn um Kreismittelpunkt/
Pol CC zum Kreisbogen-Endpunkt Polarwinkel des Kreisendpunkts,
Drehrichtung
Kreisbogen CTP + Kreisbahn mit tangentialem
Anschluss an vorheriges Kontur-
element Polarradius, Polarwinkel des Krei-
sendpunkts
Schraubenlinie (Helix) + Überlagerung einer Kreisbahn mit
einer Geraden Polarradius, Polarwinkel des Krei-
sendpunkts, Koordinate des End-
punkts in der Werkzeugachse
