9.10 FUNCTION TCPM (Software-
Option 2)
Funktion
FUNCTION TCPM ist eine Weiterentwicklung der Funktion M128, mit der
Sie das Verhalten der TNC beim Positionieren von Drehachsen festle-
gen können. Im Gegensatz zu M128 können Sie bei FUNCTION TCPM die
Wirkungsweise verschiedener Funktionalitäten selbst definieren:
„ Wirkungsweise des programmierten Vorschubes: F TCP / F CONT
„ Interpretation der im NC-Programm programmierten Drehachs-
Koordinaten: AXIS POS / AXIS SPAT
„ Interpolationsart zwischen Start- und Zielposition: PATHCTRL AXIS /
PATHCTRL VECTOR

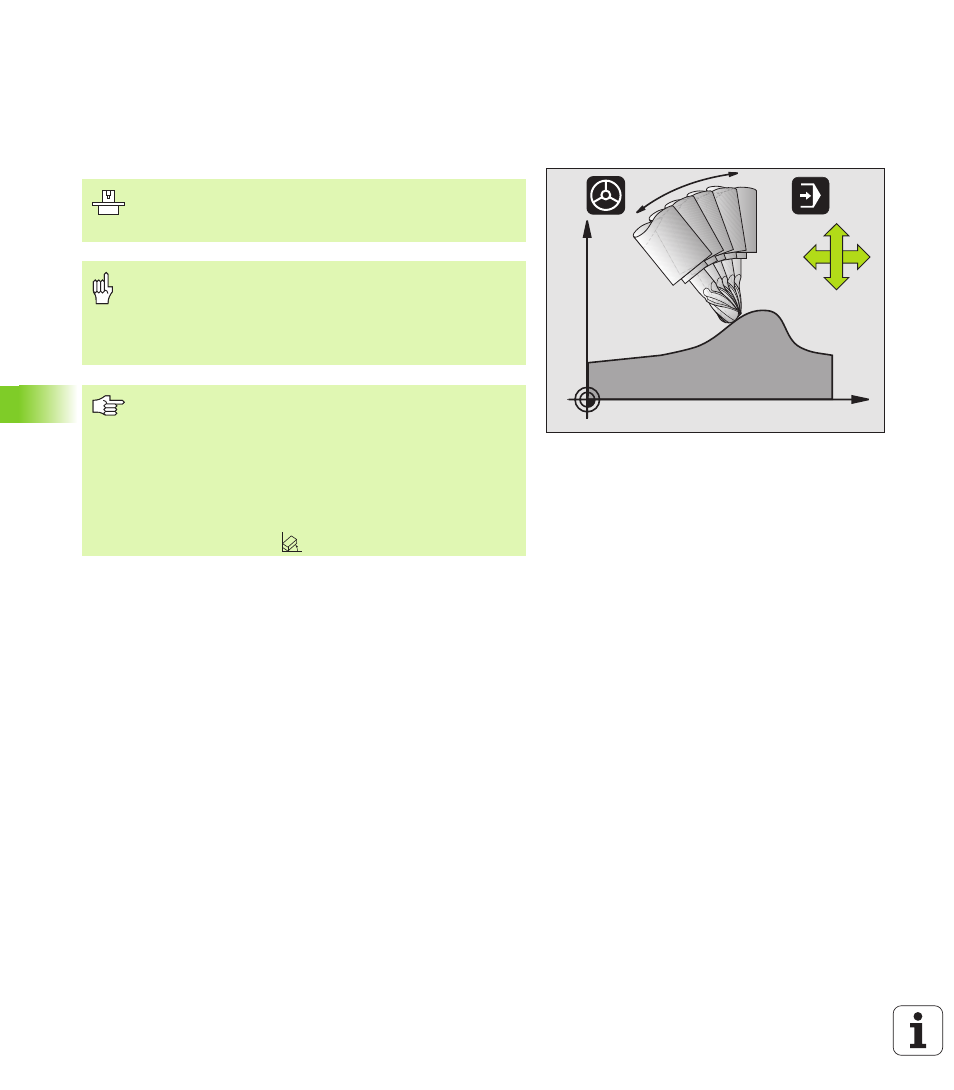

X
Z
B
Z
X
Die Maschinengeometrie muss vom Maschinenhersteller
in Maschinen-Parametern oder in Kinematik-Tabellen fest-
gelegt sein.
Bei Schwenkachsen mit Hirth-Verzahnung:
Stellung der Schwenkachse nur verändern, nachdem Sie
das Werkzeug freigefahren haben. Ansonsten können
durch das Herausfahren aus der Verzahnung Konturverlet-
zungen entstehen.
Vor Positionierungen mit M91 oder M92 und vor einem TOOL
CALL
: FUNCTION TCPM rücksetzen.
Um Kontur-Verletzungen zu vermeiden dürfen Sie mit
FUNCTION TCPM
nur Radiusfräser verwenden.
Die Werkzeug-Länge muss sich auf das Kugelzentrum des
Radiusfräsers beziehen.
Wenn FUNCTION TCPM aktiv ist, zeigt die TNC in der Status-
Anzeige das Symbol
an.
