458 9 Programmieren: Sonderfunktionen
9.1 Die PLANE-F
u
nktion: Sc
hw
enk
e
n der Bearbeit
ung-sebene
(Sof
tw
ar
e-Option 1)
9.1 Die PLANE-Funktion:
Schwenken der Bearbeitung-
sebene (Software-Option 1)
Einführung
Mit der PLANE-Funktion (engl. plane = Ebene) steht Ihnen eine lei-
stungsfähige Funktion zur Verfügung, mit der Sie auf unterschiedliche
Weisen geschwenkte Bearbeitungsebenen definieren können.
Alle in der TNC verfügbaren PLANE-Funktionen beschreiben die
gewünschte Bearbeitungsebene unabhängig von den Drehachsen,
die tatsächlich an Ihrer Maschine vorhanden sind. Folgende Möglich-
keiten stehen zur Verfügung:
Die Funktionen zum Schwenken der Bearbeitungsebene
müssen von Ihrem Maschinenhersteller freigegeben sein!

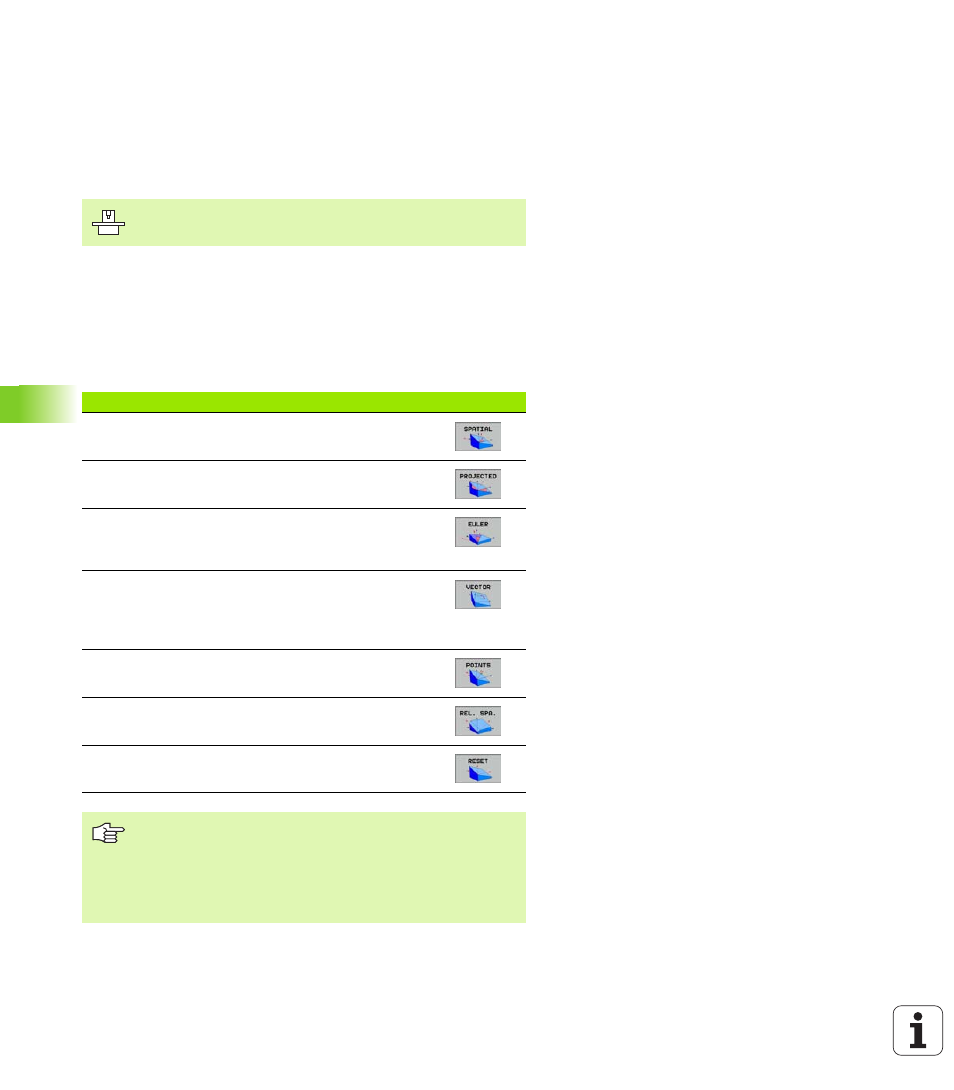

Funktion Erforderliche Parameter Softkey
SPATIAL Drei Raumwinkel SPA, SPB, SPC
PROJECTED Zwei Projektionswinkel PROPR und
PROMIN
sowie ein Rotationswinkel ROT
EULER Drei Eulerwinkel Präzession (EULPR),
Nutation (EULNU) und Rotation
(EULROT),
VECTOR Normalenvektor zur Definition der
Ebene und Basisvektor zur Definition
der Richtung der geschwenkten X-
Achse
POINTS Koordinaten von drei beliebigen Punk-
ten der zu schwenkenden Ebene
RELATIV Einzelner, inkremental wirkender
Raumwinkel
RESET PLANE-Funktion rücksetzen
Verwenden Sie die Funktion PLANE SPATIAL, wenn an Ihrer
Maschine rechtwinklige Drehachsen verfügbar sind. SPA
entspricht dann der Drehung der A-Achse, SPB der B-
Achse und SPC der C-Achse. Da Sie immer alle drei Winkel
eingeben müssen, definieren Sie die Winkel der Achsen,
die an Ihrer Maschine nicht vorhanden sind, mit 0.
