Installation des Messgeräte-Gateways
13
Messgeräte-Gateways mit Kabelverschraubung werden mit einer
Staubschutzfolie ausgeliefert. Die Schutzfolie muss vor der
Kabelmontage entfernt werden.
Gateways mit Kabelverschraubung sollten mit einem geschirmten
Versorgungskabel mit einem Leiterquerschnitt von 0,34 mm 2 bis
1,5 mm 2 ausgestattet werden. Der zulässige Außendurchmesser
des Versorgungskabels beträgt ø 6 mm bis ø 8 mm. Die Schraub-
klemme für die Spannungsversorgung befindet sich in der Rück-
wand des Gateways.
Wenn das Gateway der letzte Knotenpunkt in der Busstruktur ist
und nur die Kabelverschraubungen für Spannungsversorgung und
Bus-In genutzt werden, sollte die Kabelverschraubung für Bus-Out
durch einen M16-Blindstopfen ersetzt werden, um eine ordnungs-
gemäße Versiegelung zu gewährleisten.
Die Klemme +E dient zum Anschluss von +E Volt.
Die Klemme 0 V dient zum Anschluss von 0 Volt.

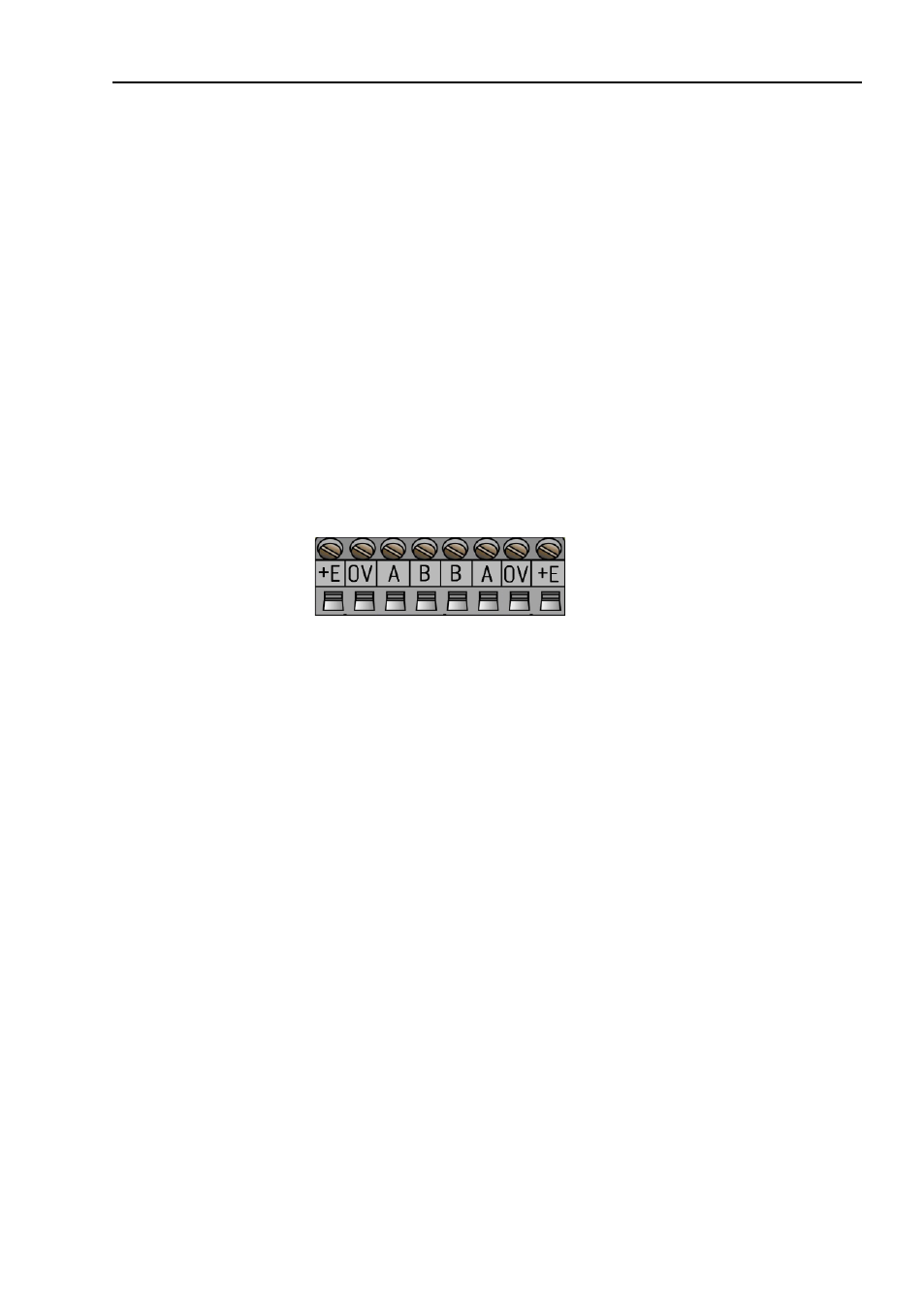

Abbildung 4 Klemmenbelegung für Versorgungskabel
Hinweis: Alle Schraubklemmen müssen festgezogen
werden, auch wenn kein Kabel angeschlossen ist.
Hinweis: Die beiden +E-Klemmen sind miteinander ver-
bunden, ebenso wie die beiden 0-V-Klemmen,
so dass es keine Rolle spielt, an welches Paar
+E Volt bzw. 0 Volt angeschlossen wird.
