Installation des Messgeräte-Gateways
14
2.3
BUS-Leitungen
Der Anschluss der Bus-Leitungen bei PROFIBUS erfolgt bei
Geräten mit M12 über einen B-codierten, 5-poligen Stecker M12
(Stift) (Bus-Eingang) und einen B-codierten, 5-poligen Stecker M12
(Buchse) (Bus-Ausgang).

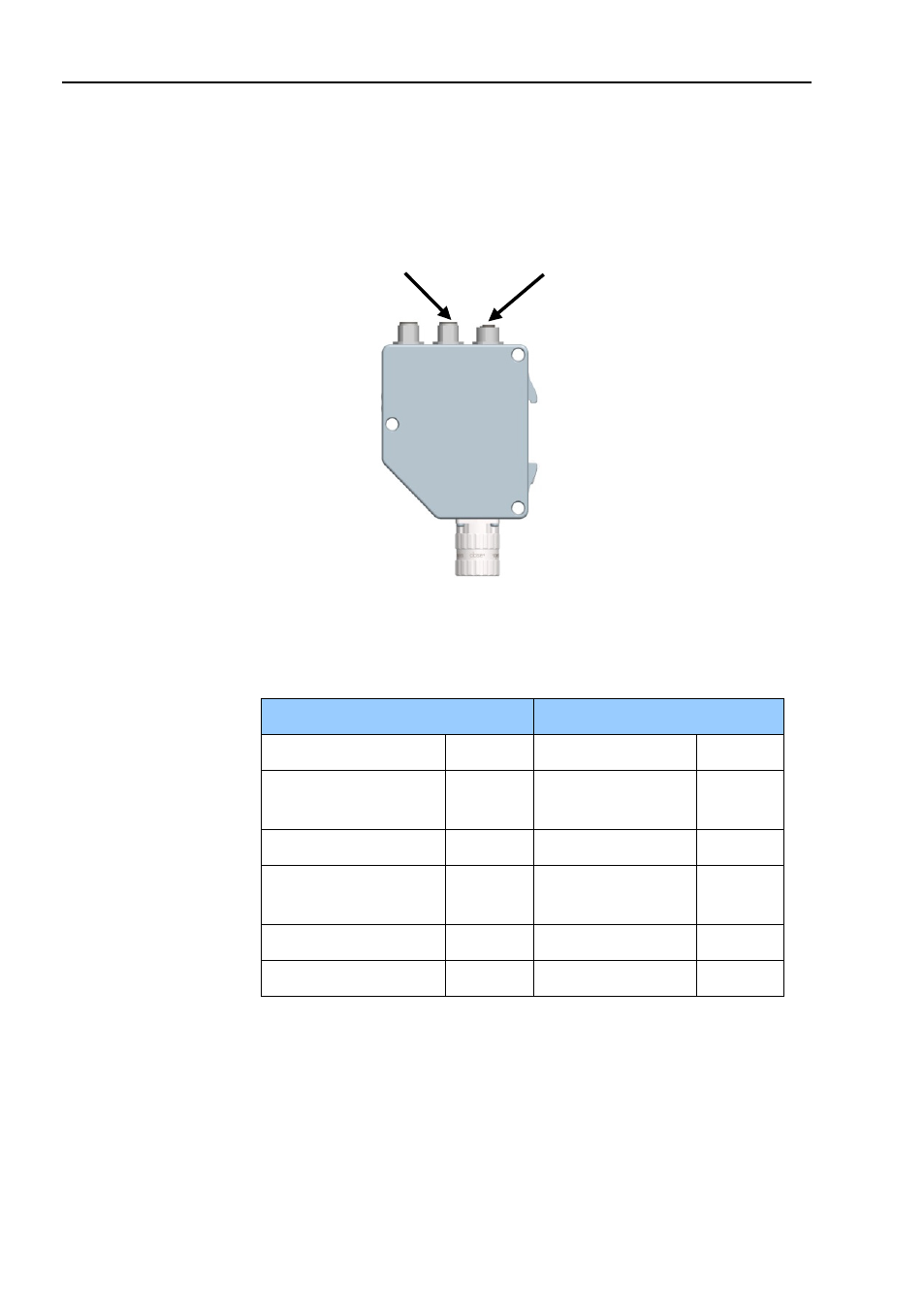

Abbildung 5
Position der M12-Busanschlüsse
Bus-In-Leitung
Bus-Out-Leitung
Funktion
Pin
Funktion
Pin
Nicht
angeschlossen
1
VP
1
A
2
A
2
Nicht
angeschlossen
3
DGND
3
B
4
B
4
Schirm
5
Schirm
5
Tabelle 3
Anschlussbelegung M12 Bus-In/Bus-Out
Bus-Eingang
Bus-Ausgang
