Installation des absoluten Messgerätes
22
Messgeräte mit Kabelverschraubung werden mit einer Staub-
schutzfolie ausgeliefert. Die Schutzfolie muss vor der Kabel-
montage entfernt werden.
Messgeräte mit Kabelverschraubung sollten mit einem
geschirmten Versorgungskabel mit einem Querschnitt von
0,34 mm
2
bis 1,5 mm
2
ausgestattet werden. Der zulässige
Außendurchmesser des Versorgungskabels beträgt ø 6 mm bis
ø 8 mm. In der Rückwand befinden sich zwei Schraubklemmen
mit den erforderlichen Versorgungsanschlüssen (+) und (-). Wenn
das Messgerät der letzte Knotenpunkt in der Busstruktur ist und
nur die Kabelverschraubungen für Spannungsversorgung und
Bus-In genutzt werden, sollte die Kabelverschraubung für Bus-Out
durch einen M16-Blindstopfen ersetzt werden, um eine ordnungs-
gemäße Versiegelung zu gewährleisten.
Der (+) Anschluss dient zum Anschluss der +EV-Leitung.
Der (-) Anschluss dient zum Anschluss der 0-V-Leitung.

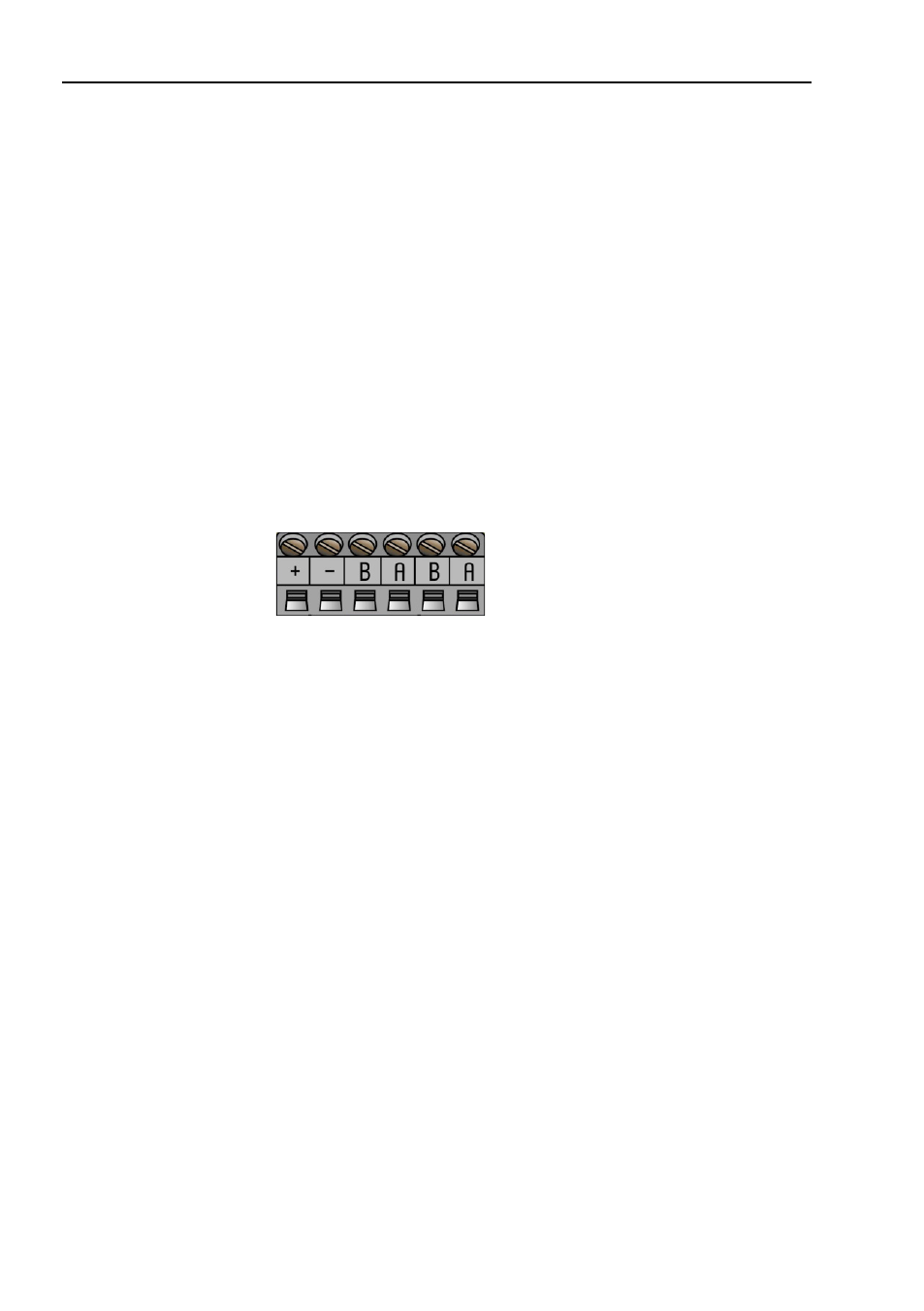

Abbildung 9
Klemmenbelegung für Versorgungskabel
Hinweis: Alle Schraubklemmen müssen festgezogen
werden, auch wenn kein Kabel angeschlossen ist.
