Installation des Messgeräte-Gateways
15
Die Gateways mit Kabelverschraubung müssen mit einer
geschirmten, verdrillten Doppelleitung gemäß EN 50170 und
PROFIBUS-Richtlinien ausgestattet sein. Die Richtlinien
empfehlen einen Leiterquerschnitt größer 0,34 mm 2 . Der
zulässige Kabel-Außendurchmesser für die Bus-Leitungen beträgt
ø 8 mm bis ø 10 mm. In der Rückwand befinden sich vier
Schraubklemmen mit den erforderlichen Busleitungsanschlüssen
A und B. Nicht genutzte Kabelverschraubungen sollten durch
einen Blindstopfen M16 ersetzt werden, um eine ordnungs-
gemäße Versiegelung zu gewährleisten.

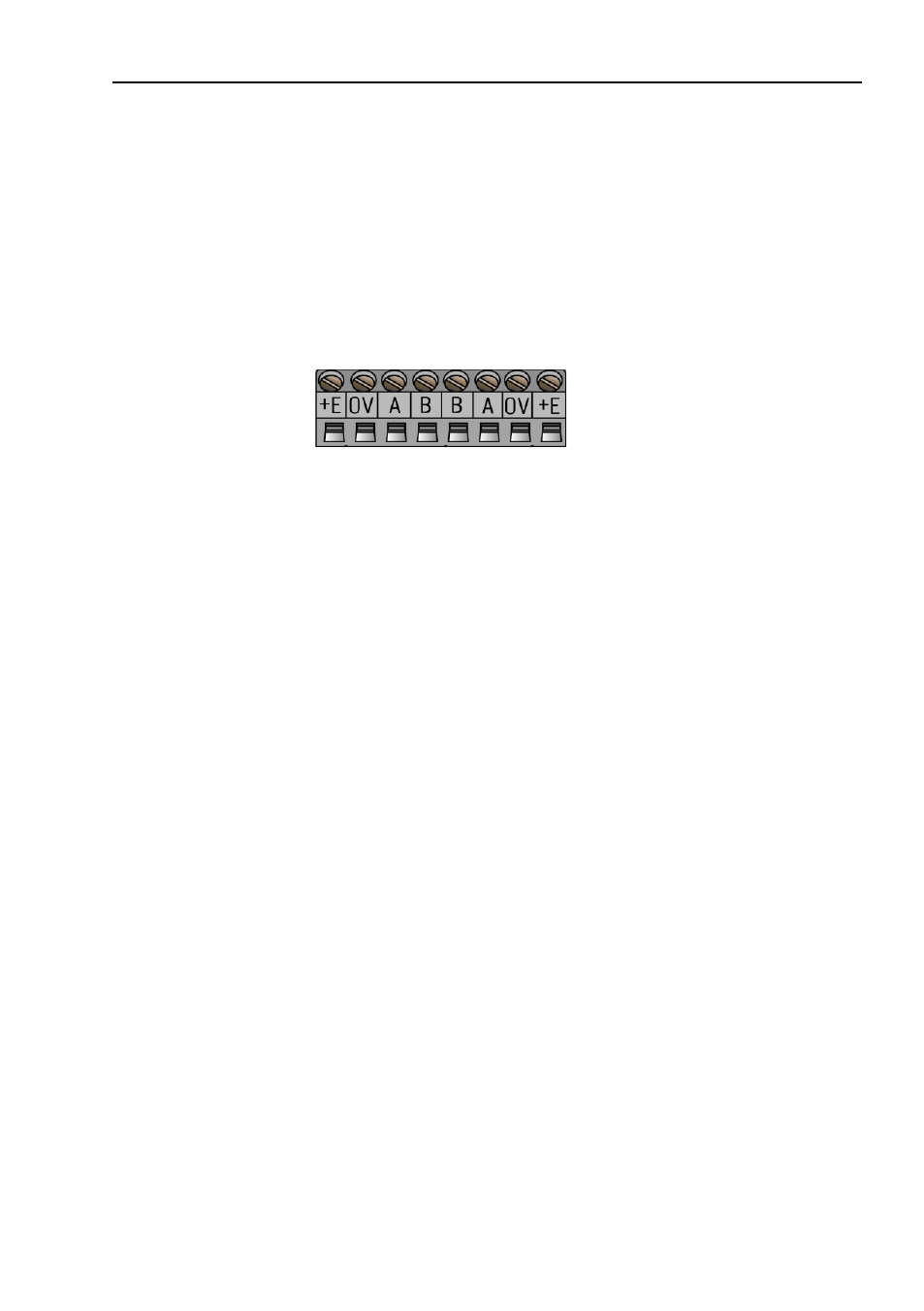

Abbildung 6 Klemmenbelegung für Busleitungen
Hinweis: Alle Schraubklemmen müssen festgezogen
werden, auch wenn kein Kabel angeschlossen ist.
Hinweis: Die beiden A-Klemmen sind intern miteinander
verbunden, ebenso wie die beiden B-Klemmen,
so dass es keine Rolle spielt, an welche die
Busleitungen angeschlossen werden.
