Frontplatte, Rückwand, G-10 – Casio MZ-2000 Benutzerhandbuch
Seite 12: Rp rq rw, Re rr rt rz ru ri ro tp tq
G-10
765-G-10A
MIC VOLUME
MIC IN
PHONES
MIN
MAX
rP rQ
rW

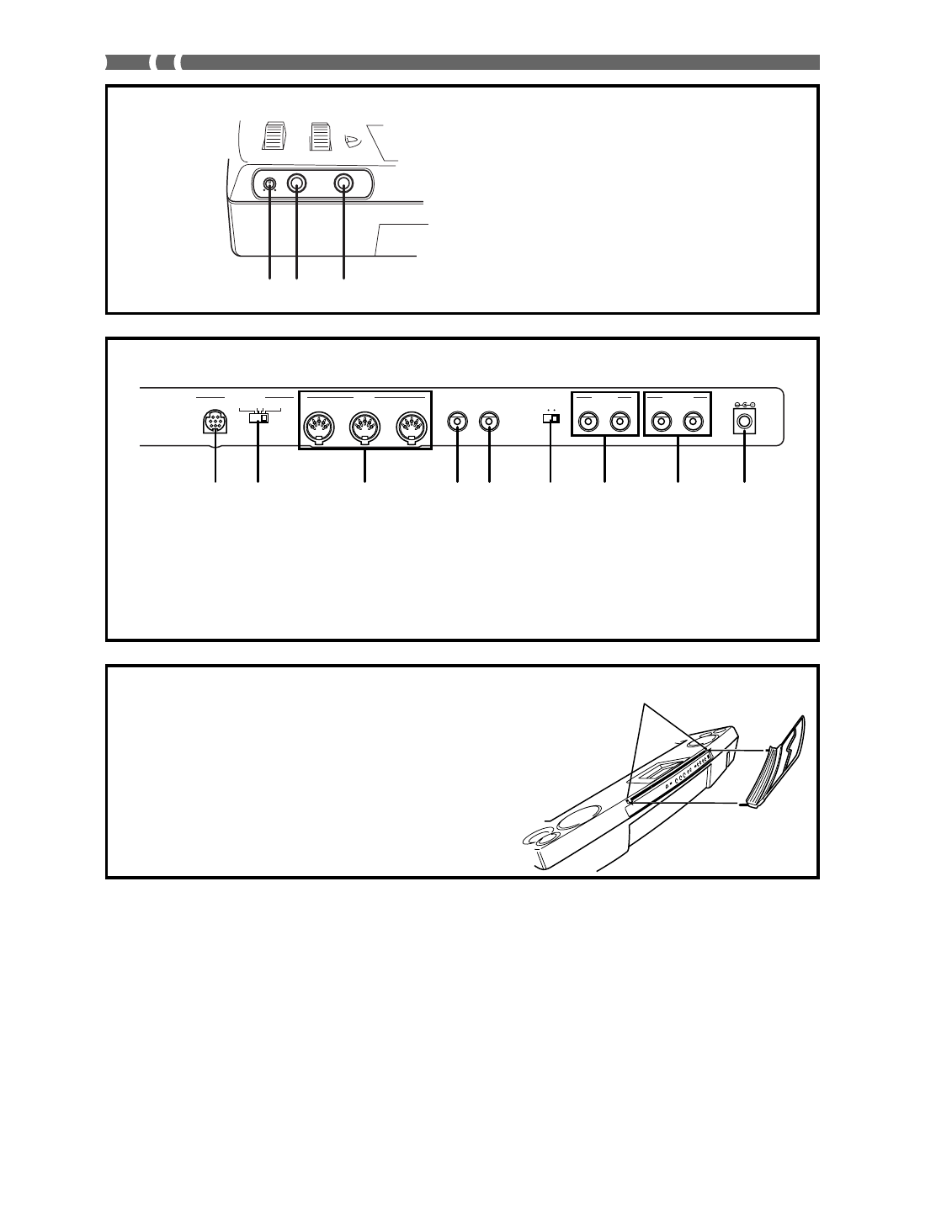

Frontplatte
rP Mikrofon-Lautstärkeregler MIC VOLUME
rQ Mikrofon-Eingangsbuchse MIC IN
rW Kopfhörerbuchse PHONES
Rückwand
OUT
THRU
TO HOST
MAC PC-1 PC-2 MIDI
IN
SUSTAIN
PEDAL
EXPRESSION
PEDAL
COMPUTER
DC 16V
MIDI
R
ON OFF
L
LINE IN
BYPASS
R
L
LINE OUT
rE
rR
rT
rZ
rU
rI
rO
tP
tQ
rE To-Host-Anschlussbuchse TO HOST
rR Host-Wahlschalter (MAC, PC-1, PC-2, MIDI)
rT MIDI-Buchsen (MIDI-Durchschleifbuchse THRU,
MIDI-Ausgangs OUT, MIDI-Eingang IN)
rZ Buchse für SUSTAIN PEDAL
rU Buchse für PEDAL
rI BYPASS
rO Rechter Audioeingang LINE IN R,
Linker Audioeingang LINE IN L
tP Rechter Audioausgang LINE OUT R,
Linker Audioausgang LINE OUT L
tQ Anschluss für externes Netzteil DC 16V
Anbringen des Notenständers
Setzen Sie den mit dem Keyboard mitgelieferten
Notenständer in die dafür vorgesehenen Bohrun-
gen am Keyboard ein.
Bohrungen für Notenständer
