Lieferumfang
Nehmen Sie Ihr Ergometer aus dem Karton und legen Sie die
Einzelteile vorsichtig auf den Fußboden, sorgen Sie für ausrei-
chend Platz zum Aufbau und schützen Sie, wenn nötig, den
Boden, damit er nicht während des Aufbaus verkratzt.
Teile des Lieferumfangs befinden sich auch auf den
Rückseiten der Styroporteile!
(1) Computer
(3) Lenker
(10) Lenkerabdeckung
(11) Computerhalterung
(12) Standfuß hinten
(14) Lenkerstütze
(15) Trinkflasche
(16) Trinkflaschenhalterung
(21) Abdeckung Lenkerstütze
(23) Sattelstütze
(26) Sattelklemme
(28) Sattel
(29) Hauptrahmen
(32L und 32R) Pedale links, Pedale rechts
(32L und 32R) Schlaufe links, Schlaufe rechts
(38) Standfuß vorne
Teilenummern gemäß Explosionszeichnung Seite 41.
scope of delivery
Take your ergometer out of the box and carefully place the indivi-
dual parts onto the floor. Allow ample space for assembly and, if
necessary, protect the floor to avoid scratches during assembly.
Some of the parts of this package are on the reverse sides of
the polystyrene packaging!
(1) Computer
(3) Handlebar
(10) Handlebar cover
(11) Computer bracket
(12) Rear foot
(14) Handlebar post
(15) Water bottle
(16) Water bottle holder
(21) Handlebar post cover
(23) Seat post
(26) Seat clamp
(28) Seat
(29) Main frame
(32L and 32R) left pedals, right pedals
(32L and 32R) left strap, right strap
(38) Front foot
Part numbers per exploded view page 22.

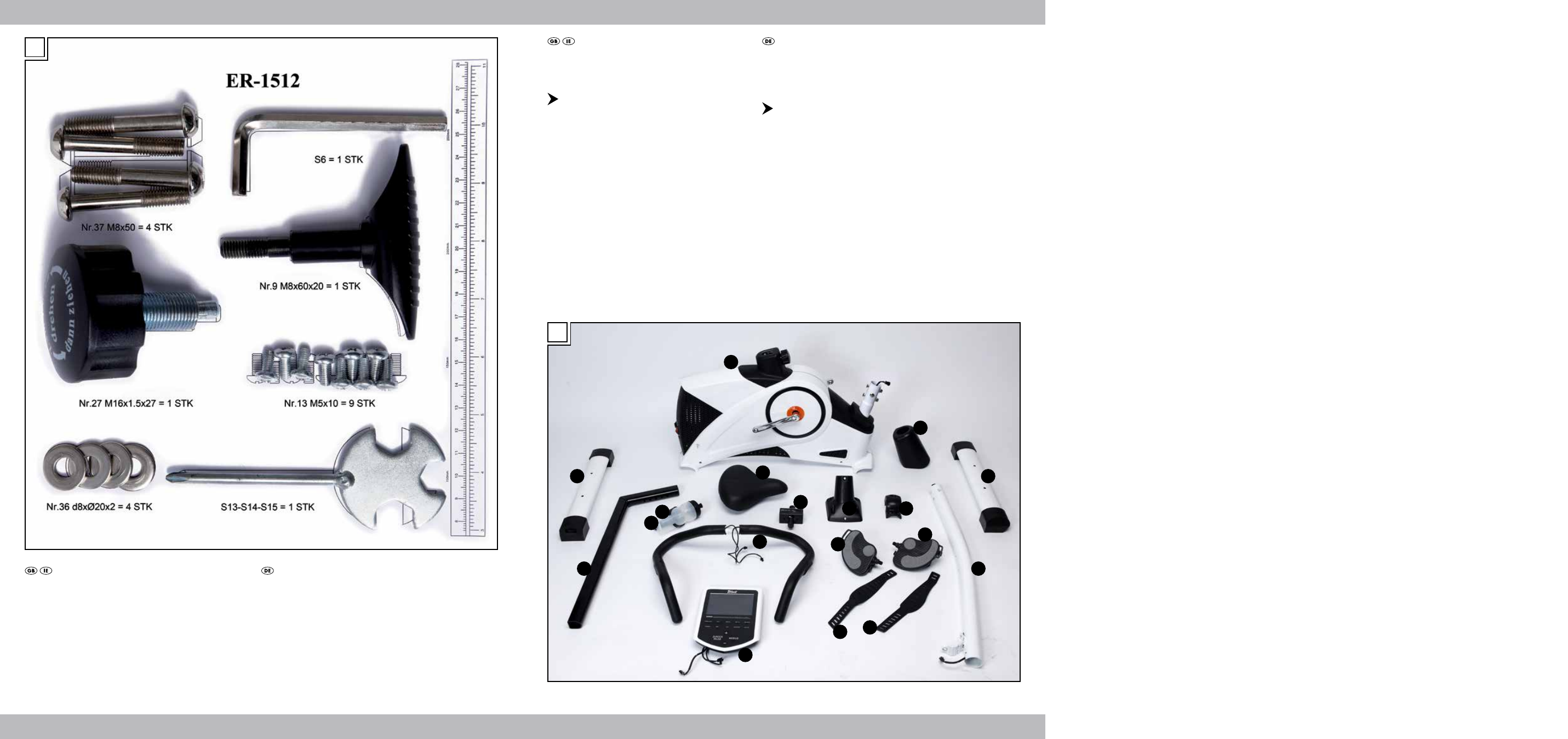

Contents / Lieferumfang Screw Set Contents / Schraubenset
A
Lieferumfang schraubenset
(9) T-Griff-Schraube zur Lenkerbefestigung
(13) M5x10 Schraube
(27) Sattelverstellschraube
(36) d8 Unterlegscheibe zur Montage der Standfüße
(37) M8x50 Schrauben zur Befestigung der Standfüße
Innensechskantschlüssel
Universalwerkzeug
scope of delivery, screw set contents
(9) T-handle screw to attach handlebar
(13) M5x10 screw
(27) Adjustable screw for seat
(36) d8 washer to mount feet
(37) M8x50 screws to secure feet
Allen key
All-purpose tool
