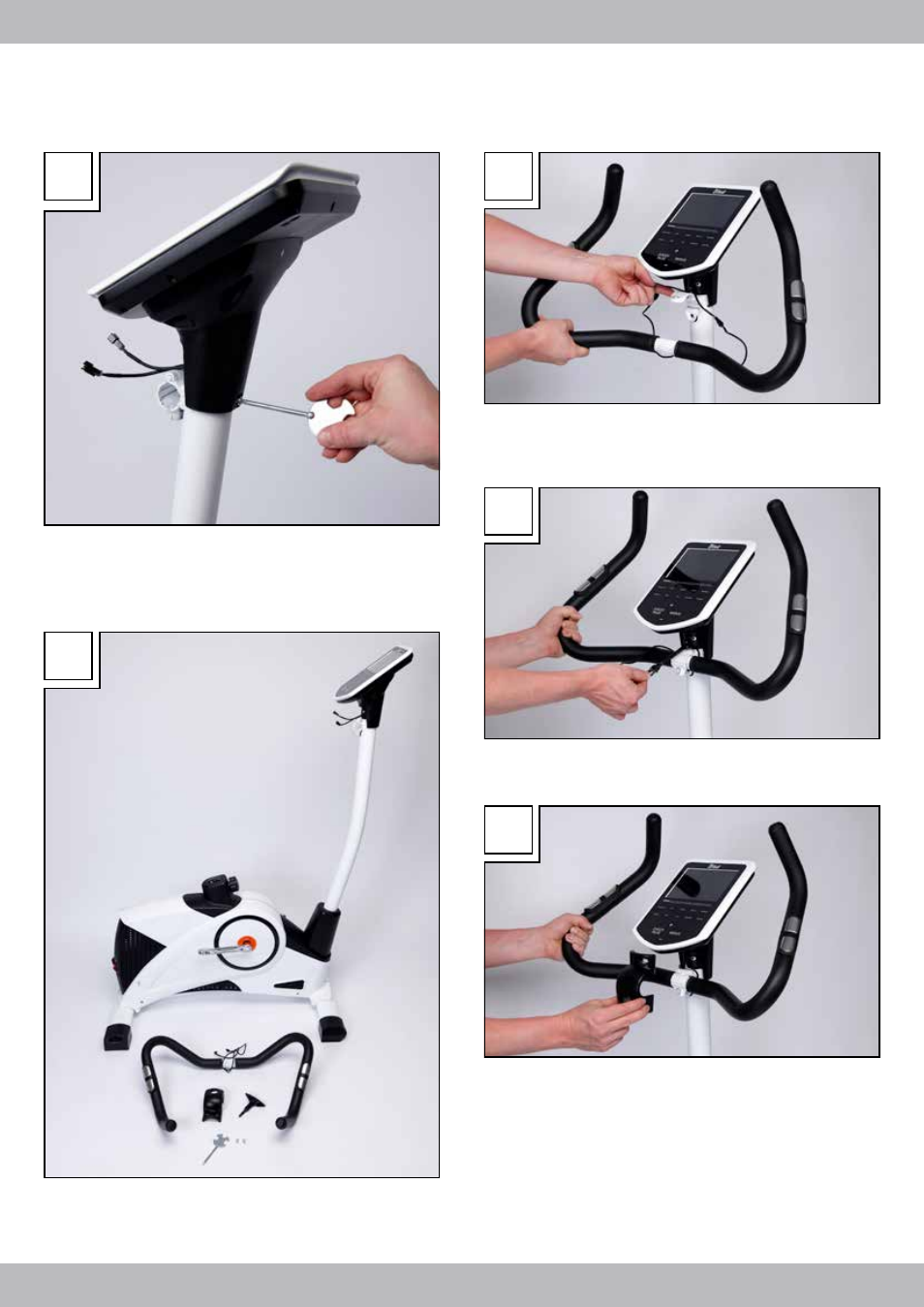

Schieben Sie anschließend alle Kabel ganz in die Lenkerstütze und
stecken Sie die Computerhalterung mit dem Computer auf die Lenker-
stütze. Achten Sie darauf, keine Kabel einzuklemmen. Befestigen Sie die
Halterung anschließend nur mit einer der entnommenen Schrauben an
der Ergometervorderseite (Abb. 3e).
Montage Lenker
Für diesen Montageschritt benötigen Sie den Lenker (3), die Lenkerabde-
ckung (10), die T-Griff-Schraube (9) und zwei Schrauben (13) (Abb. 4a).
Wir empfehlen, die Lenkermontage mithilfe einer 2. Person durchzufüh-
ren.
3e
4a
Halten Sie den Lenker vor die Lenkeraufnahme und verbinden Sie die
beiden Kabel aus der runden Öffnung der Lenkerstütze mit den Kabeln
des Lenkers. Öffnen Sie nun die Halteklemme der Lenkerbefestigung und
legen Sie den Lenker mit dem geriffelten Metallteil in die Halbschale der
Lenkeraufnahme (Abb. 4b).
Klappen Sie die Halteklemme wieder zu, sodass sie den Lenker umgreift.
Halten Sie den Lenker weiterhin in dieser Position. Anschließend schieben
Sie die beiden Kabel zusammen mit den Steckverbindungen so weit wie
möglich wieder zurück in die Lenkerstütze (Abb. 4c).
Stecken Sie anschließend die Lenkerabdeckung (10) auf.
Beachten Sie dabei unbedingt, dass die Pulskabel nicht eingeklemmt
werden (Abb. 4d).
4b
4c
4d
