Ouvrir et bloquer
Le sens de rotation indiqué est
valable, lorsque la barre médiane
est maintenue et que les extrémités
sont tournées comme indiqué.
La partie médiane peut uniquement
être tournée lorsque la barre se trouve légèrement fixée dans l’encadrement de la porte, et le
sens de rotation s’inverse. Bloquez la barre fixe de porte aussi fort que possible, elle ne doit
plus bouger ! (Veuillez noter qu’une déformation de l’encadrement peut se produire malgré
une manipulation conforme) ! Les surfaces en caoutchouc aux extrémités de la barre fixe de
porte doivent toujours reposer complètement sur l’encadrement.

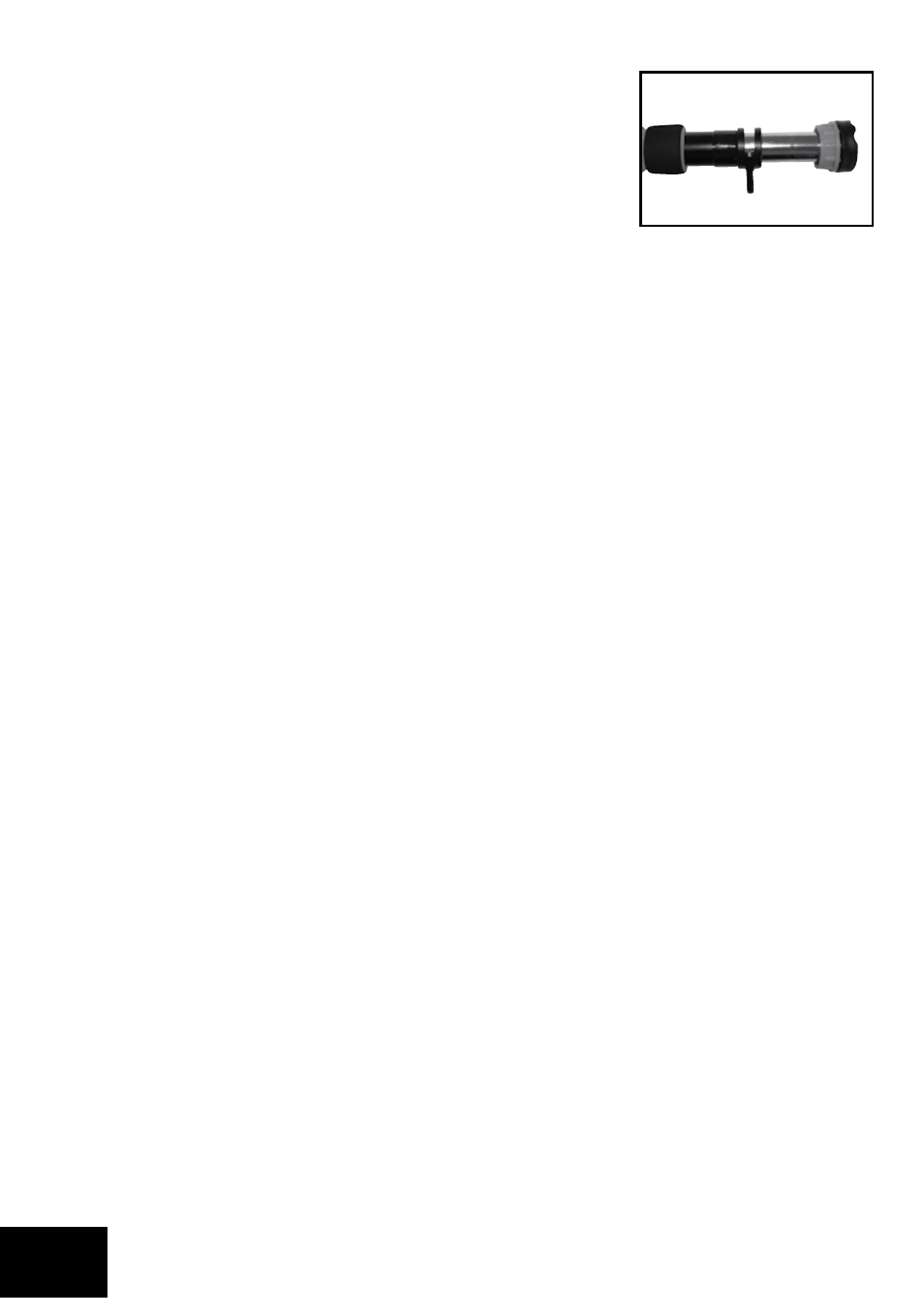

Montage avec étrier de sécurité
Attention ! L’utilisation des étriers de sécurité est impérativement nécessaire lors d’exercices
avec les extenseurs.
- Veillez lors du blocage de la barre fixe de porte dans l’encadrement de porte, à ce
que les étriers de sécurité soient placés du côté opposé à celui du sens d’extension
des extenseurs (illustration D).
- Dévissez le capuchon écrou rouge (illustration A).
- Placez les étriers de sécurité joints sur la barre de porte (illustration B).
- Ensuite, glissez l’étrier de sécurité contre l’extrémité noire et revissez ces deux pièces.
Ne serrez pas cet assemblage trop fort, les étriers de sécurité devant rester mobiles pour
le montage ultérieur dans l’encadrement de la porte. Ensuite remettez cet assemblage avec
étrier de sécurité la barre fixe de porte (illustration C).
- Après le blocage de la barre de porte dans l’encadrement de la porte, bloquez à
fond l’assemblage de l’étrier de sécurité.
Liste des outils nécessaires
Vous aurez besoin d’un tournevis cruciforme et d’un foret correspondant pour le vissage dans
l’encadrement de la porte.
12
Bloquer Ouvrir
Ouvrir
Bloquer
Ouvrir
Bloquer
B D A C
