MCZ PowerTherm Benutzerhandbuch
Seite 10
PELLETHEIZÖFEN Kapitel
2
INSTALLATIONS- UND GEBRAUCHSANLEITUNG
Seite
10
Theoretische Grundlagen für die Installation
Technischer Service - Alle Rechte sind der Fa. MCZ S.p.A. vorbehalten - Vervielfältigung verboten
WICHTIG!
Alle Richtungswechsel mit 90° des
Rauchabzugskanals sollten mit einem “T”-Stück f2r
die Inspektion versehen sein. (siehe Zubehör
Pelletheizofen)
Es ist strikt verboten, am Ende des Rauchgasrohrs
ein Gitter einzubauen, da dieses den
Heizofenbetrieb beeinträchtigen könnte.
FÜR DEN ANSCHLUSS AN DEN RAUCHFANG
SOLLTEN NICHT MEHR ALS 2-3 m. HORIZONTALE
ROHRLEITUNG UND NICHT MEHR ALS 3 90° -
BÖGEN VERWENDET WERDEN. ANDERFALLS
SOLLTE MAN DEN QUERSCHNITT UND
ANSCHLUSS NACH EN 13384/T1 ODER, FALLS
MEHRFACHBELEGUNG, MITTELS EN 13384/T2
BERECHNEN.
AUSSERDEM SOLLTEN 4 METER LÄNGE MIT EINEM
ROHR Ø 80 mm NICHT ÜBERSCHRITTEN WERDEN
DAS ROHR Ø 80 mm DIENT NUR FÜR DEN
ANSCHLUSS AN DEN RAUCHFANG UND DARF
NICHT ALS "RAUCHFANG" BETRACHTET
WERDEN. Der Rauchfang hat andere
Eigenschaften, die in den folgenden Absätzen
beschrieben werden
3-5 %
2 - 3 mt. MAX
H
>
4
m
t.
H
>
1,
5
m
t.

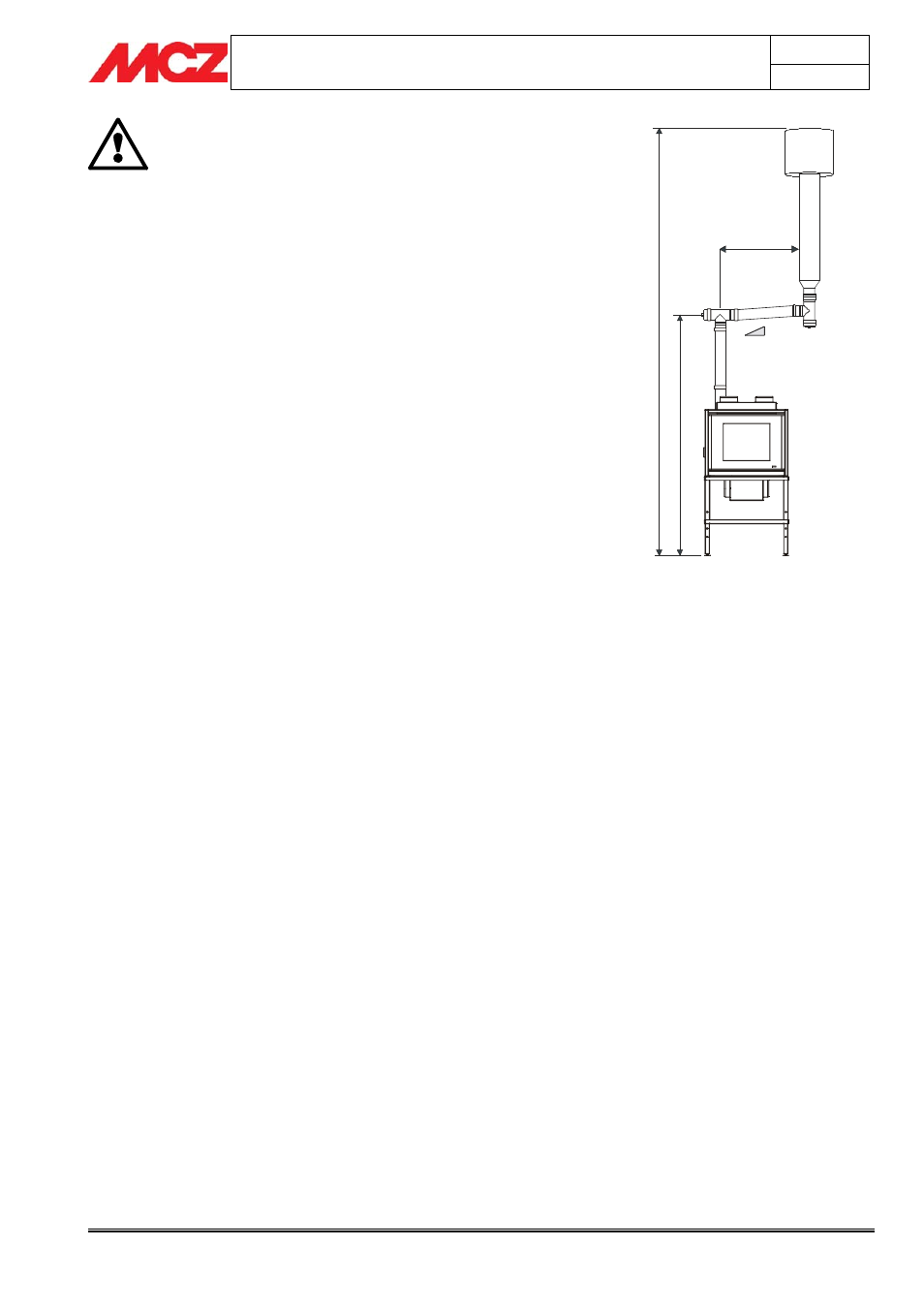

Installationsbeispiel eines Vivo 80 Pellet
