3.5. DEMONTAGE DES AUSGLEICHSRAHMENS
Um zu vermeiden, dass der Abschlussrahmen um die Feuerraumtür
beschädigt wird, wird empfohlen, diesen sofort nachdem die Beine
befestigt wurden abzumontieren und ihn an einem sicheren Ort
abzustellen. Für die Demontage siehe
Kap. 3.13
3.6. MONTAGE DER PELLETRUTSCHE
Eine andere Entscheidung, die vor der Aufstellung des Heizofens
getroffen werden muss, ist die Wahl der Seite, an der die Rutsche für
die Brennstoffbeschickung montiert werden soll.
Der VIVO 80 PELLET Link wird mit zwei Rohrschellen, dem
Anschlussrohr und der Rutsche mit Tür geliefert.
Die Rutsche kann rechts, links oder frontseitig montiert werden. Das
Anschlussrohr ist 1 Meter lang.
Das Kürzen des Anschlussrohrs ist je nach Aufstellung
(seitlich oder vorn) Vorschrift, es muss gut gespannt
sein und wie im Abschnitt 3.1 zur Horizontalen einen
Mindestwinkel bilden.
Dies ist notwendig, um das Absinken der Pellets zu
erleichtern.
Vor dem Verkleiden die Brennstoffbeschickung testen,
um das korrekte Absinken des Brennstoffs in Richtung
Behälter sicherzustellen.
Das Rohr muss unbedingt korrekt isoliert werden, falls
es auf der linken Seite neben dem Rauchabzug
montiert wird.
MCZ weist jegliche Haftung zurück, falls die oben
genannten Hinweise nicht eingehalten werden.
Brandgefahr!!
3.6.1. Seitliche Montage der Rutsche
Falls entschieden wird, die Rutsche seitlich zu positionieren, darf der
Abstand von der Achse des Geräts bis zur Wand maximal 80 cm

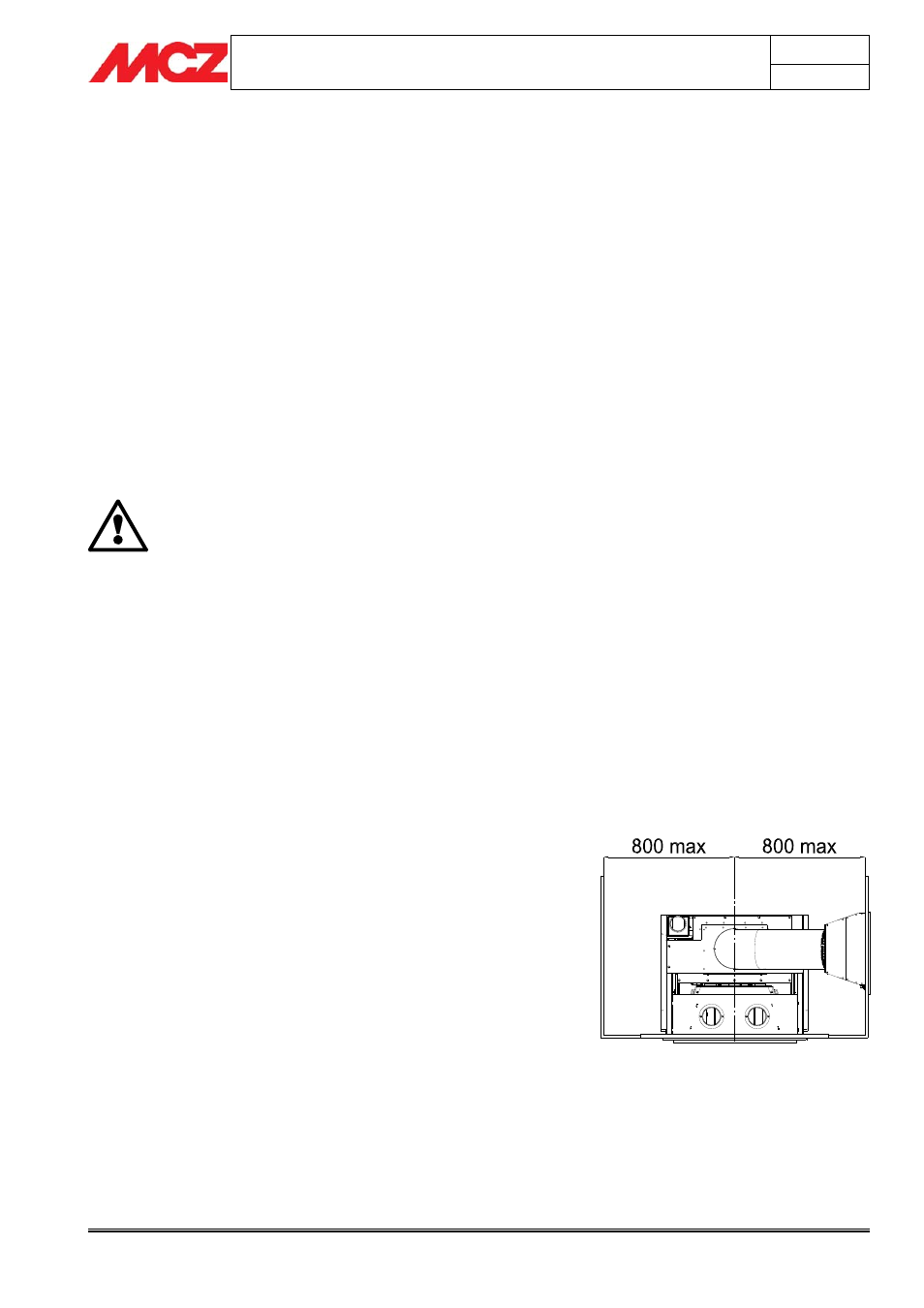

betragen (nebenstehende Abbildung).
Um die Rutsche zu positionieren, wie folgt vorgehen:
Das mitgelieferte Rohr an den VIVO 80 PELLET anschließen.
Dabei darauf achten, dass es seitlich gedreht ist, und es mit der
Rohrschelle befestigen.
Das Rohr (auf der Oberseite) mit der mitgelieferten Rohrschelle
an der Tülle der Klappenstruktur befestigen.
Das Rohr mit der Klappenstruktur so positionieren, dass man es
nach dem Verkleiden an der für seinen Einsatz vorgesehenen
Bohrung an der Verkleidungswand anschrauben und
befestigen kann.
Für die Montage der externen Klappe siehe Absatz 3.16.2, da
diese Arbeit erst nach vollständiger Verkleidung
Seitliche Montage der Rutsche
