Installation und montage
Technischer Service - Alle Rechte sind der Fa. MCZ S.p.A. vorbehalten - Vervielfältigung verboten
3.10.6.

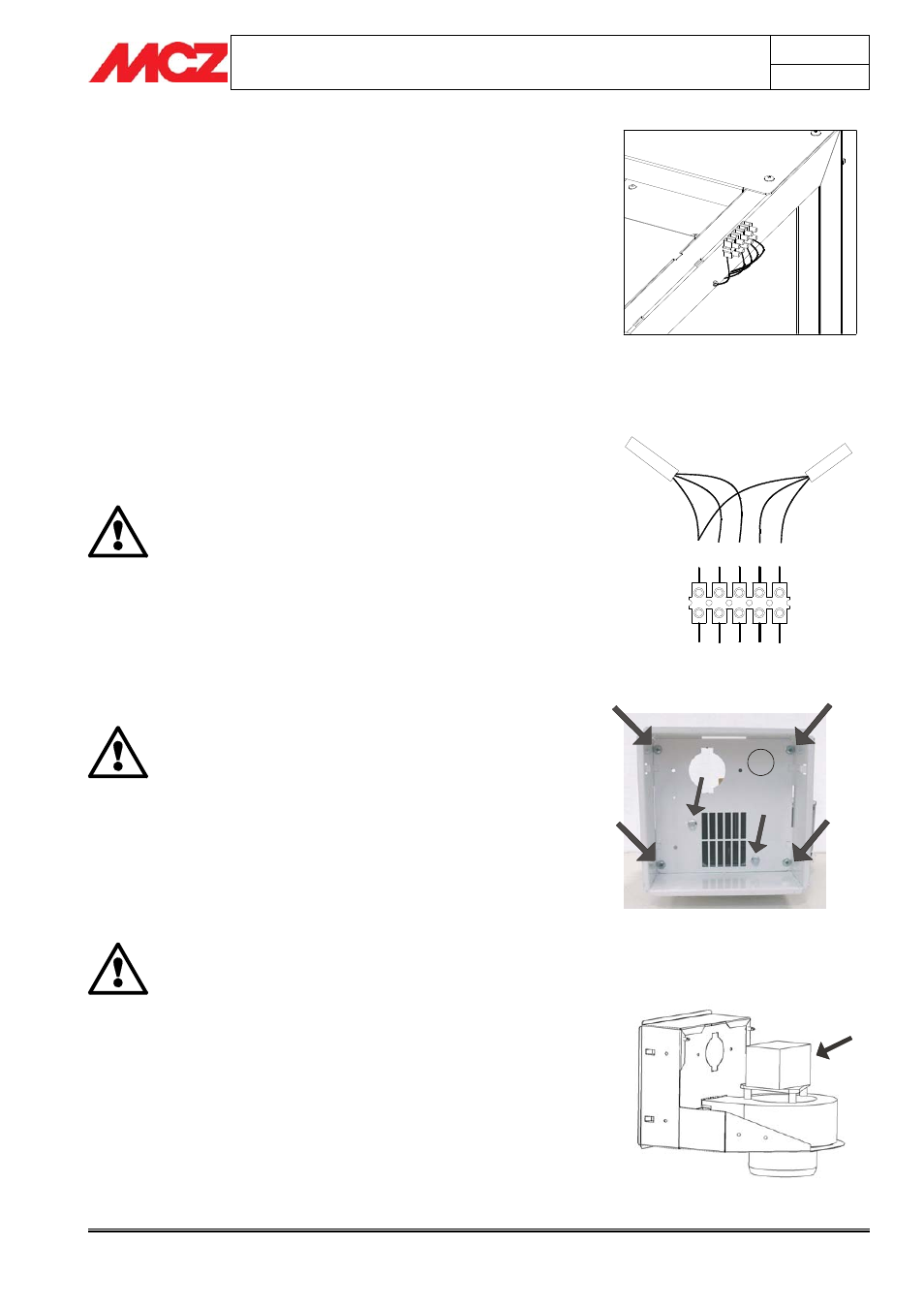

Stromanschluss der Gebläse
Mit dem Bausatz werden 2 Silikonkabel 2,5 Meter lang für die
Verkabelung der Gebläse geliefert. Die Kabelverlegung wie folgt
beginnen:
In der Position 2 den gelb/grünen Draht und in der Position 1 die
übrigen zwei Drähte anschließen (da die Gebläse nicht gepolt sind, hat
die Reihenfolge der Farbe keine Bedeutung (Abb.7).
Im rechten Teil des VIVO 80 PELLET (von der Tür aus gesehen)
befindet sich im oberen Teil an der Montageleiste des Korpus die
Klemmenleiste, an der die Kabel des Gebläses (Abb. 8) verdrahtet
werden.
Die zwei Erdungskabel der Gebläse an der ersten linken Klemme (T)
anschließen. Die anderen zwei Kabel, die vom linken Gebläse kommen,
an den Klemmen, die mit den weißen Kabeln (B) verdrahtet sind,
anschließen. Die anderen zwei Kabel, die vom rechten Gebläse
kommen, an den Klemmen, die mit den violetten Kabeln (V) verdrahtet
sind, anschließen.
WICHTIG!
Das Kabel für den Anschluss des Gebläses ist aus
Silikonmaterial, um die hohen Temperaturen zu
ertragen. Man sollte sich, falls das Kabel verlängert
wird (über 2,5 m) und auch sonst, auf jeden Fall
versichern, dass das Kabel nicht mit den heißen Teilen
des Kompaktofens und den Luftanschlussrohren unter
der Verkleidung oder der Struktur in Berührung
kommt.
3.10.7.
AUSTAUSCH DES VENTILATORS
ACHTUNG!
DIE 230 V-VERSORGUNG ABSTELLEN.
Den Auslass entfernen
Die vier Schrauben A losschrauben, die sich an den vier Ecken
des Gitters befinden Abb. 9
Die beiden zentralen Schrauben B, die den Ventilator an der
Förderung befestigen, losschrauben
ACHTUNG!
BEIM HERAUSZIEHEN DER KABEL DARAUF ACHTEN,
DASS MAN SIE SICHER UNTERBRINGT.
WENN SIE HINTER DIE VERKLEIDUNG FALLEN,
KOMMT MAN NICHT MEHR AN SIE HERAN.
Das Gitter C abnehmen
Das Ventilatorkabel herausziehen
Im Falle einer Beleuchtungsschale mit Lampe darauf achten,
dass die Netzkabel während des Abnehmens der Flansch nicht
angeschlossen sind.
Abbildung 8– Position Klemmenleiste
Abbildung 10– Position des Ventilators
A
A
A
A
B
B
C
Abbildung 9– Austausch des Ventilators
T B B V V
T X X X X
SX
DX
