MCZ PowerTherm Benutzerhandbuch
Seite 19
PELLETHEIZÖFEN Kapitel
3
INSTALLATIONS- UND GEBRAUCHSANLEITUNG
Seite
19
Installation und montage
Technischer Service - Alle Rechte sind der Fa. MCZ S.p.A. vorbehalten - Vervielfältigung verboten

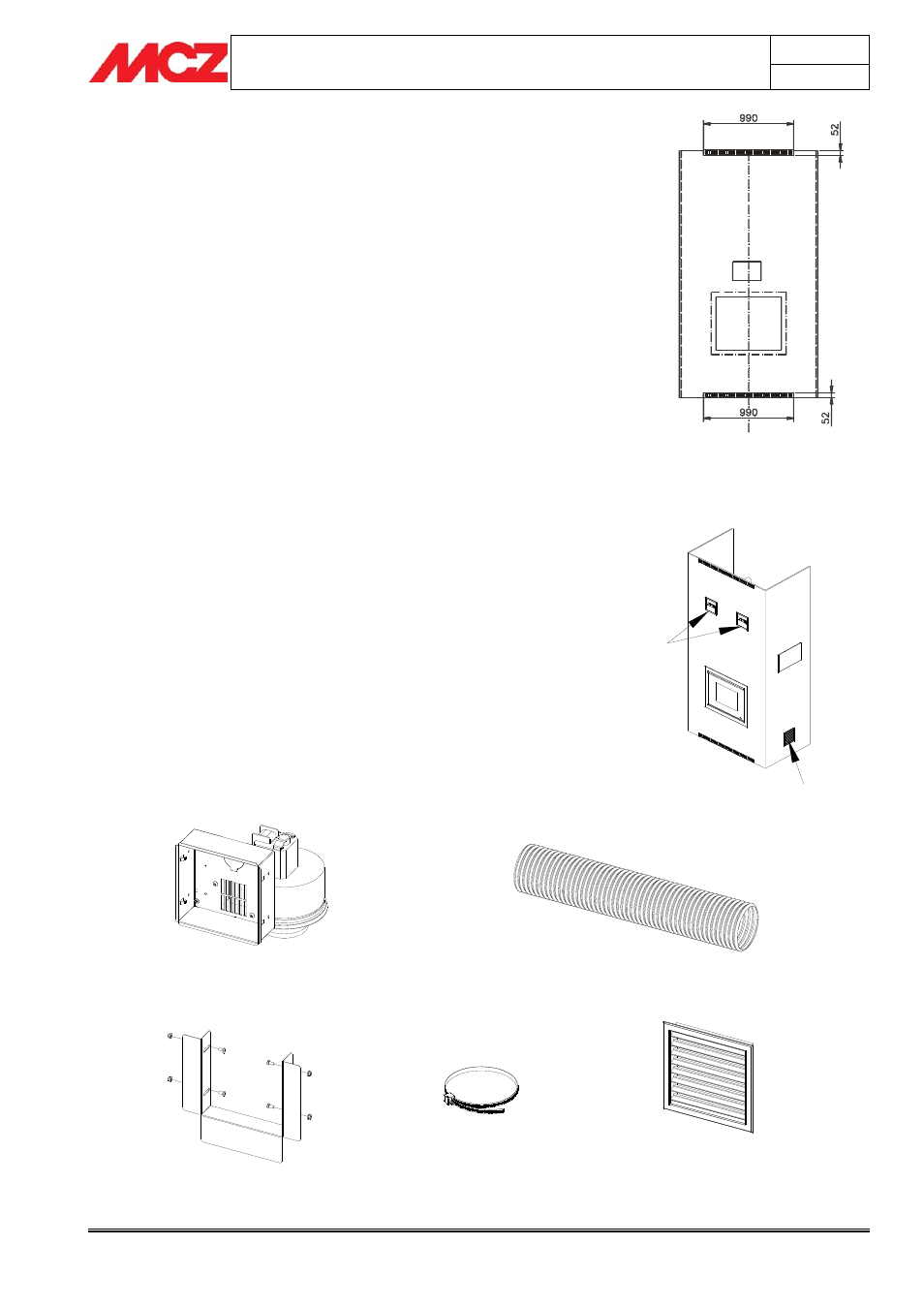

3.9.1. Maske für die Ausführung der Bohrungen für
die serienmäßigen Lüftungsgitter der Haube
Die Position für die Ausführung der Bohrungen für die Luftein- und
Austrittsöffnungen der Ventilation ist nicht fix, sondern wird vom
Installateur auf der Grundlage der gewünschten Leitungskanäle
bestimmt. Für die Ventilationsauslässe der Haube existieren hingegen
feste Positionen.
Diese Positionen und Abmessungen können aus der nebenstehenden
Maske entnommen werden, die die genaue Positionierung der Gitter
zeigt.
3.10. KANALISIERUNG DES WARMLUFTAUSTRITTS
Der VIVO 80 PELLET besitzt die Möglichkeit mit einem
Zwangsbelüftungssatz (liegt bei) die Warmluft nach der Methode der
ZWANGSKONVEKTION zu verteilen.
Der Bausatz besteht aus zwei Lüftergruppen (A), die am Kompaktofen
anzuschließen sind.
Im Installationsraum ist eine Frischluftzufuhr vorzusehen, die eine frei
Oberfläche nicht unter 150 cm
2
. für den Frischlufteintritt haben muss
(B)
3.10.1.
Bauteile des Zwangsbelüftungssatzes
Der Zwangsbelüftungssatz besteht aus:
1) Struktur Auslass mit Gebläse (Anz. 2 Stück);
2) Gruppe Befestigungsbügel (Anz. 2 Stück);
3) Schlauch D.100 L.=1,5 m (Anz. 2 Stück);
4) Schlauchschelle D.60-170 (Anz. 4 Stück);
5) Luftauslässe in mehrere Richtungen (Anz. 2 Stück).
2
1
4
3
5
Schema für die Ausführung der Bohrungen für
die serienmäßigen Lüftungsgitter der Haube
A
B
