PELLETHEIZÖFEN Kapitel
3
INSTALLATIONS- UND GEBRAUCHSANLEITUNG
Seite
22
Installation und montage
Technischer Service - Alle Rechte sind der Fa. MCZ S.p.A. vorbehalten - Vervielfältigung verboten
Das mitgelieferte Kabel für den Anschluss der Lampe ist 2,5 Meter lang; für
größere Längen muss eine Verlängerung vorgesehen werden.
WICHTIG!
Das Kabel für den Anschluss der Lampe/des
Ventilators ist aus Silikonmaterial, um die hohen
Temperaturen zu ertragen. Man sollte sich, falls das
Kabel verlängert wird (über 2,5 m) und auch sonst,
auf jeden Fall versichern, dass das Kabel nicht mit den
heißen Teilen des Kompakt-Heizkamins und der
Luftverbindungsrohre innerhalb der Verkleidung oder
der Struktur in Berührung kommt.
Wenn der Lüftungssatz mit Beleuchtung installiert
wird, muss die Lampe auf dem Bausatz montiert
werden bevor er in die Bohrung eingesetzt wird.
Der Schalter der Leuchte gehört nicht zum
Lieferumfang.
Wartung Auslass mit Beleuchtung
ACHTUNG!
VOR JEDEM WARTUNGSEINGRIFF DAS
VERSORGUNGSKABEL 230 V ABTRENNEN.
Austausch der Lampe
1. den Auslass abnehmen, indem man auf die Ränder desselben
einwirkt.
2. die defekte Lampe herausschrauben
3. die neue Lampe (15 Watt) einschrauben.
4. den Auslass wieder einsetzen
Ausschließlich Lampen verwenden die
hitzewiderstandsfähig sind, wie jene, die in
Küchenöfen verwendet werden.
Reinigung des Auslassglases
1. Die Klappe öffnen, die die Entfeuchterwanne enthält.
2. Die Wanne entfernen
3. Mit dem mitgelieferten Schlüssel die zwei Schrauben lockern, so
dass der Bügel, der das Glas hält auf den entsprechenden
Schlitzen gleiten kann. Mit einer Hand das Glas festhalten und
mit der anderen auf den Bügel einwirken, um es zu lösen. Das
Glas herausnehmen und reinigen.
4. Das gereinigte Glas wieder einsetzen und festklemmen, indem
die zuvor beschriebenen Schritte in umgekehrter Reihenfolge
ausgeführt werden.
5. Die Wanne und die Klappe wieder in die ursprüngliche Position
bringen.
WICHTIG!
Während die Schrauben gelöst werden, um das Glas
herauszunehmen, mit einer Hand das Glas halten, weil
es sonst herausfällt.

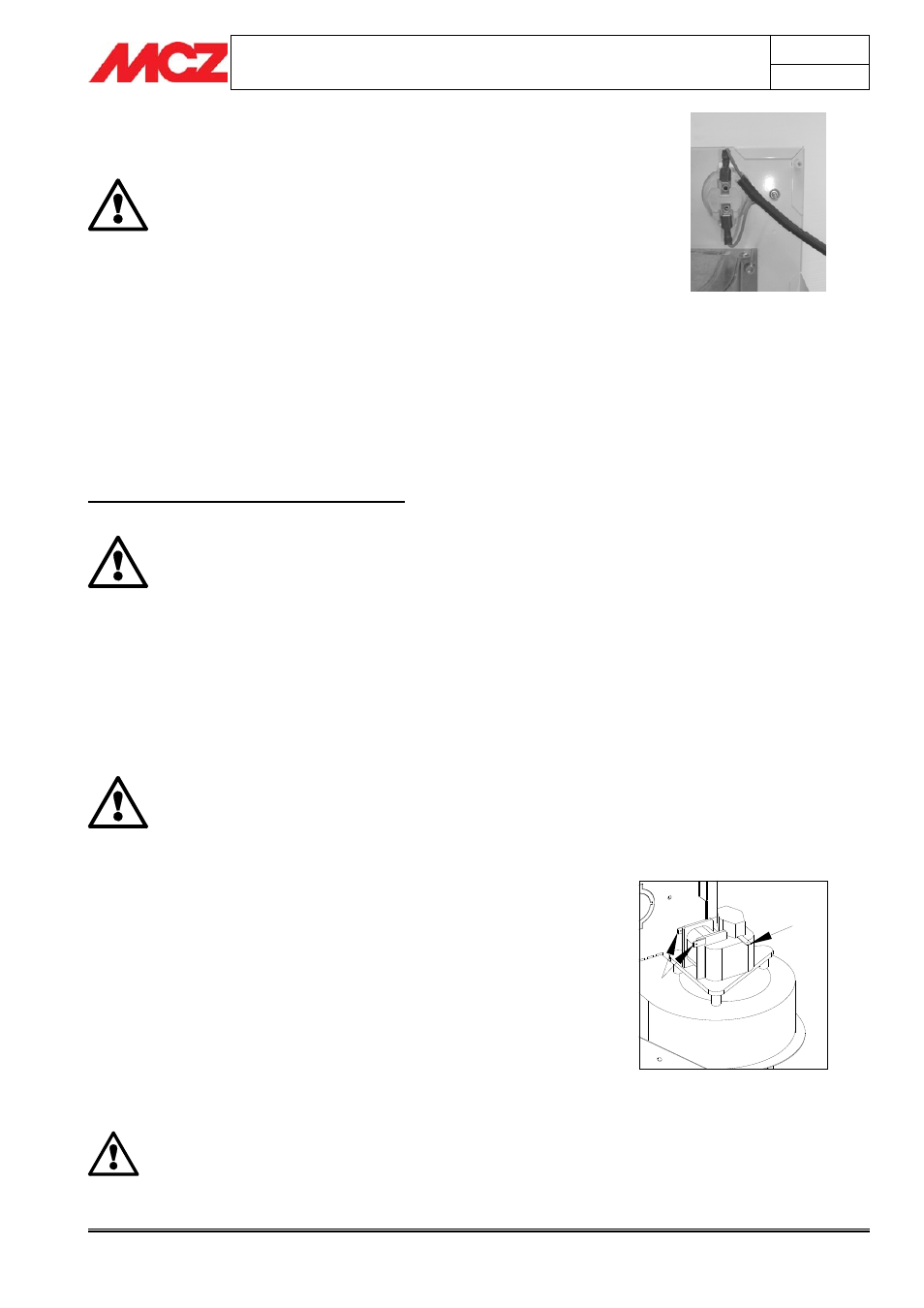

Abbildung 6-Elektrische Anschlüsse Lampe
1
2
Abbildung 7– Position der
Gebläseklemmen
