Installation und montage Technischer Service - Alle Rechte sind der Fa. MCZ S.p.A. vorbehalten - Vervielfältigung verboten

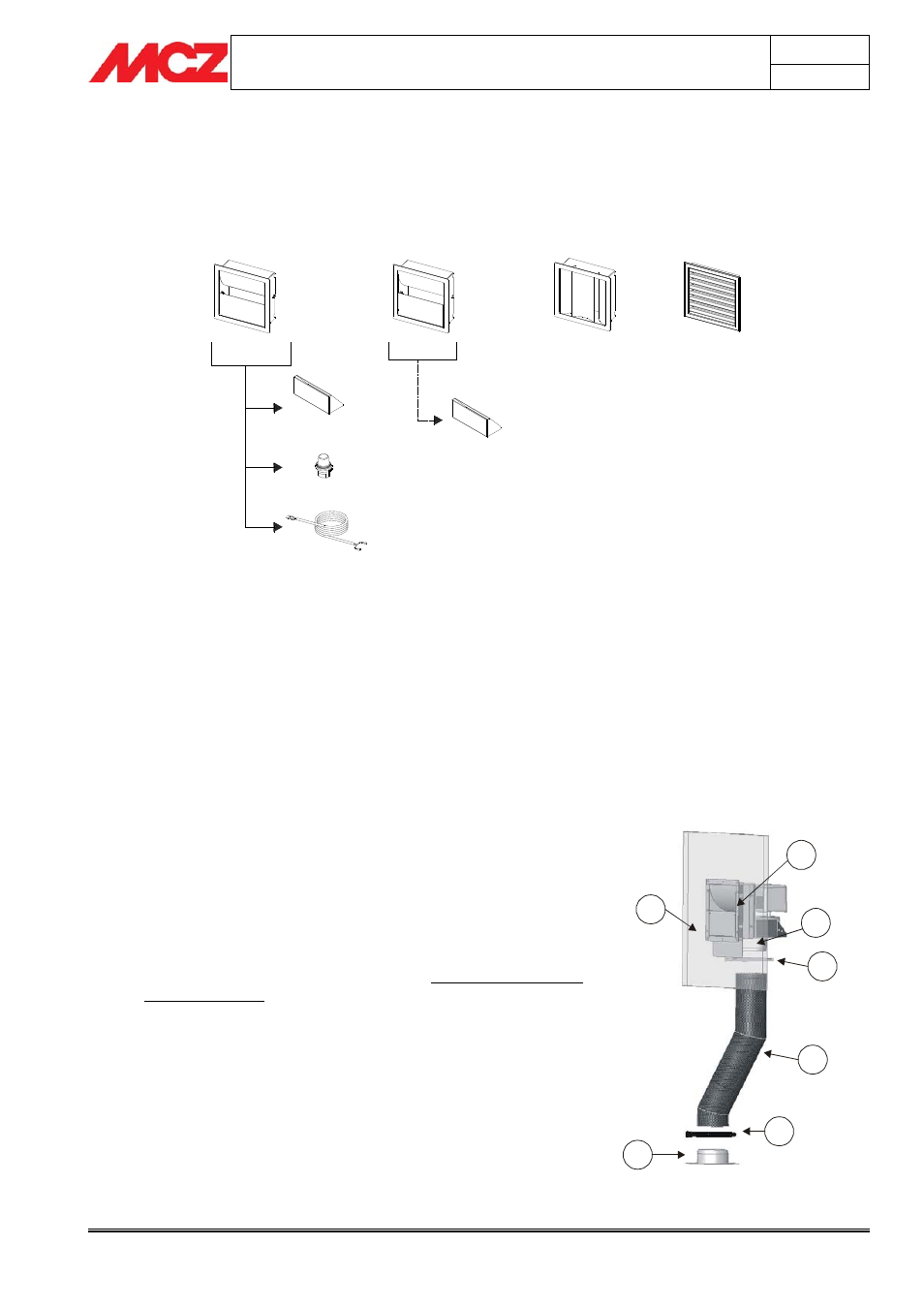

3.10.2.
Auslässe für den Zwangsbelüftungssatz
1
3 2 4
A
A
B
C
1) Luftauslass in eine Richtung
A) Schale
B) Leuchte
C) Silikonkabel für Leuchte
2) Luftauslass in eine Richtung
A) Schale
3) Luftauslass in zwei Richtungen
4) Luftauslass in mehrere Richtungen (liegt bei).
3.10.3.
Installation des Zwangsbelüftungssatzes
Vor dem Einbau des Zwangsbelüftungssatzes sicher stellen, dass das
Material folgendermaßen vorbereitet ist (Abb. 1):
1) Die Flansche (d), die sich im oberen Teil des Kompaktofens
befinden und die Rohre (a) mit den beiliegenden Rohrschellen
(b) anschließen.
2) An der Wand (f) in gewünschter Höhe (empfehlenswert sind2
m vom Fußboden) zwei Bohrungen für den Warmluftauslass mit
den Maßen 185 x 185 mm anlegen.
3) Die Struktur des Auslasses (g) in die Bohrungen 185 x 185 mm
einsetzen (g), indem man an der Wand von außen nach innen
vorgeht.
4) Innen an der Wand, auf der Höhe der Auslassstruktur (1), mit
den vier beiliegenden Schrauben und Muttern (3) den
Befestigungsbügelsatz (2), (Abb.2) befestigen.
5) Den zuvor am Kompaktofen befestigten Schlauch (a), am
Anschlussstutzen (e) an der Auslassstruktur befestigen.
6) Den Schlauch am Anschlussstutzen mit der beiliegenden
Schlauchschelle (c) befestigen.
a
b
d
c
f
g
e
Abbildung 1– Rohranschluss
