Kurzanleitung zur Inbetriebnahme
Schritt
2
Lautsprecher Kabel
Die Abbildungen zeigen jeweils das Modell SC-EH770.
Schließen Sie das Netzkabel erst an, nachdem alle aride
ren Anschlüsse hergestellt worden sind.
© Mittellautsprecher
Surround-Lautsprecher und Mittellautsprecher
© Surround-Lautsprecher
(links)
© Surround-
Lautsprecher
(rechts)
Lautsprecherseite
©Grau
Kabel
der
vorderen
Laut
sprecher

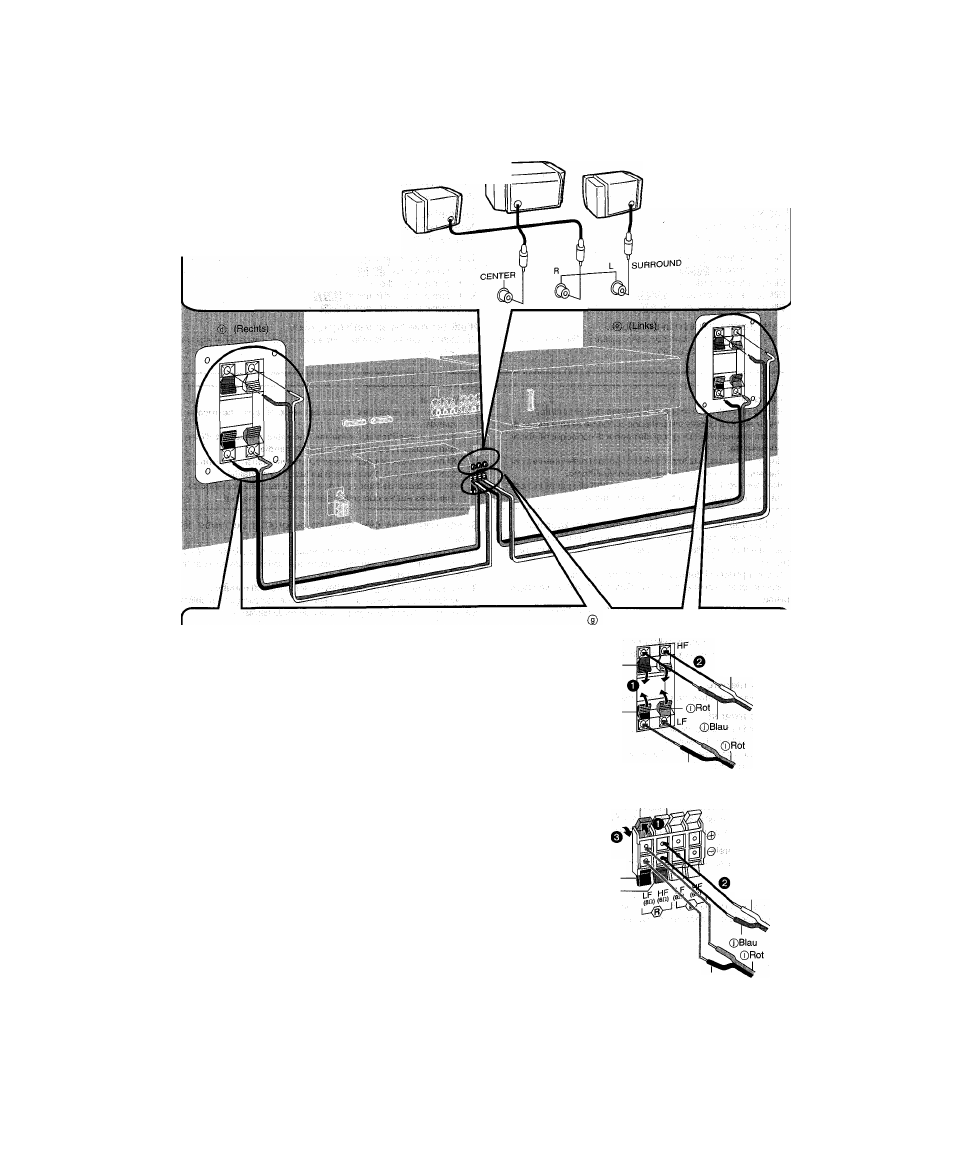

Schließen Sie jeden Draht der Laut
sprecherkabel an die jeweils mit der
gleichen
Farbe
gekennzeichneten
Lautsprecherklemme an.
Die Abkürzungen „LF“ und „HF“ bedeuten
jeweils „niedrige Frequenzen“ und „hohe
Frequenzen“.
Stellen Sie die Anschlüsse für den lin
ken Kanal (L) auf gleiche Welse her.
• Um eine Beschädigung der Schaltungen
zu vermeiden, dürfen die positiven (-I-)
und negativen (-) Drähte der Laut
sprecherkabel auf keinen Fali kurzge
schlossen werden,;
•Achten Sie darauf, die positiven (roten
oder grauen) Drähte nur an die positiven
(-F) Klemmen, und die negativen
' (schwarzen oder blauen) Drähte nur an
die negativen (-) Klemmen an
zuschließen.
Durch einen fehlerhaften Anschluss kön
nen die Lautsprecher beschädigt werden.
© Verdrehen und abziehen ein
kurzes Stück der Isolierung.
✓
X
©Blau
©Schwarz
©Grau
©Schwarz
® Tuner/Verstärker-Seite
©Rot ©Grau
©Schwarz-
©Blau
©Grau
©Schwarz
