3.2 CMOS-Batterie
Das Board wird mit einem CR2032-Batteriehalter (Renata VBH2032-1) samt 3V-Batterie ausgeliefert,
kann aber außerdem über einen zweipoligen Gehäusestecker (JST B2B-EH-A, passender Gegenstecker:
EHR-2) an eine externe Batterie angeschlossen werden, um die integrierte Uhr auch bei Wegfall der
Versorgungsspannung weiter zu versorgen.

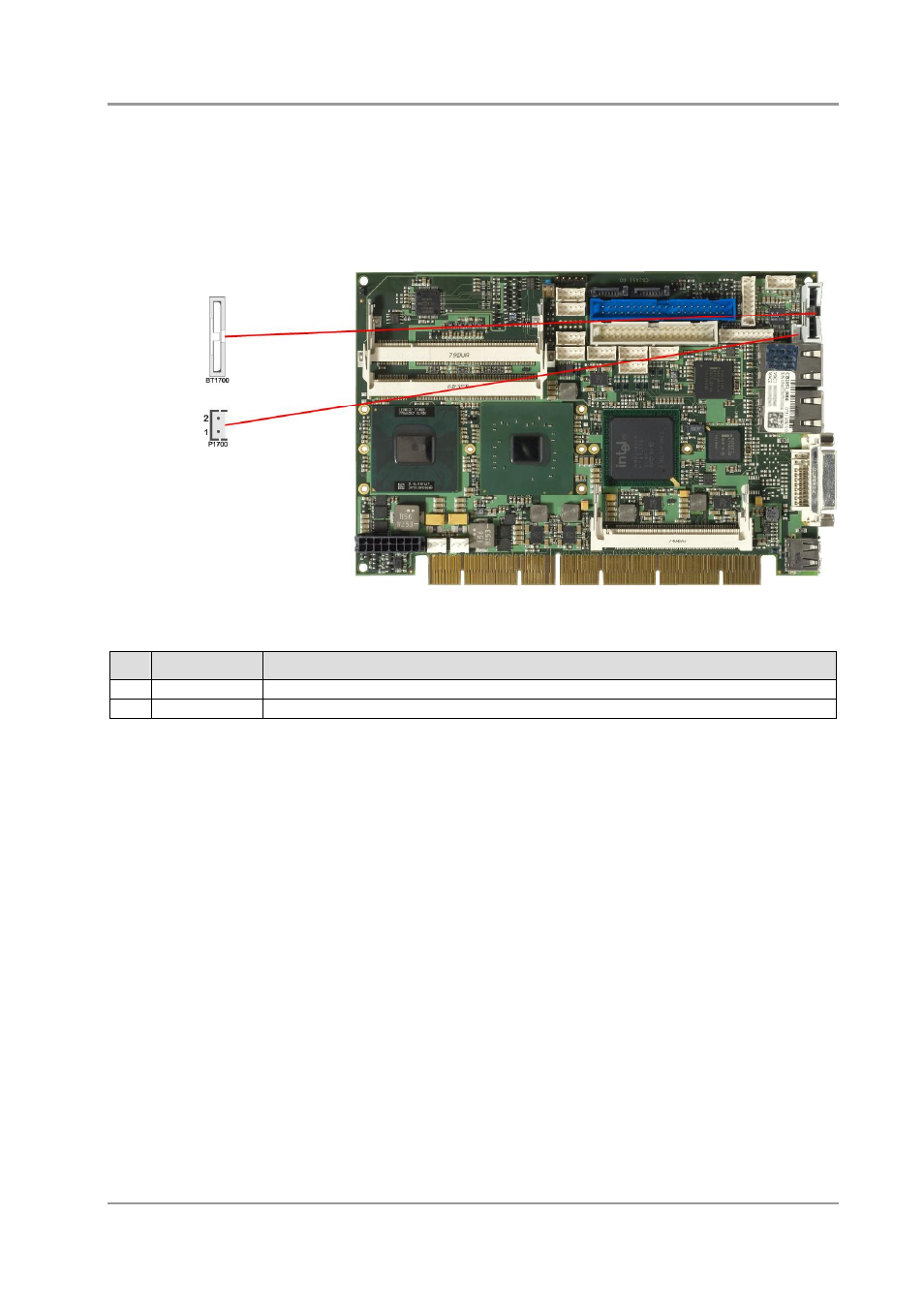

Pinbelegung Batteriestecker:
Pin Name Beschreibung
1 BATT 3,3V Batteriespannung
2 GND Masse
