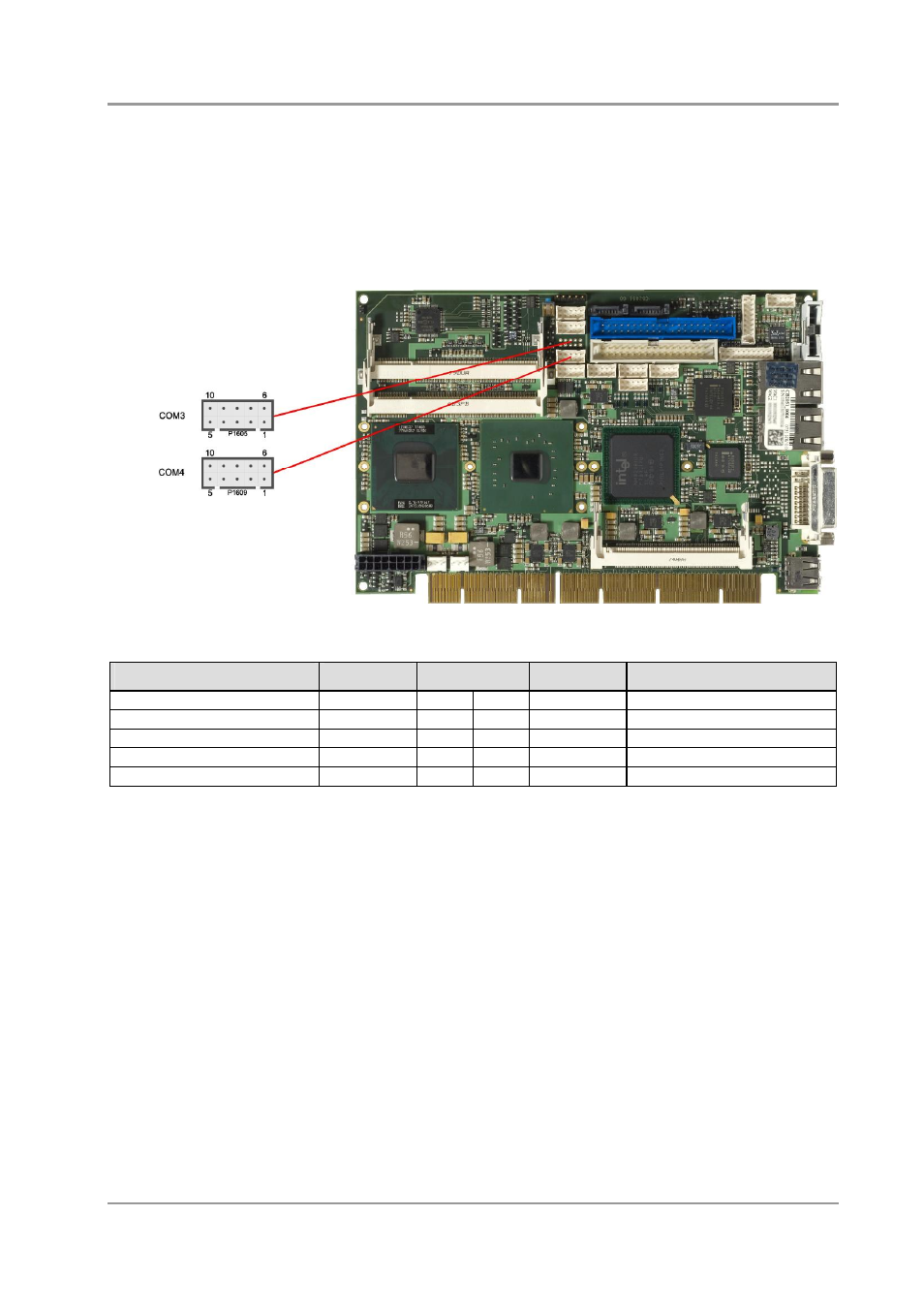

3.12 Serielle Schnittstellen COM3 und COM4
Die seriellen Schnittstellen COM3 und COM4 stehen in Form von 2x5poligen Wannensteckern zur
Verfügung (JST B10B-PHDSSLFSN, passender Gegenstecker: PHDR-10VS). Die Bestückung des
COM3-Steckers ist optional. Bei der Bestellung des Produkts besteht die Option, die Signale statt nach
RS232-Norm in TTL-Pegel zur Verfügung gestellt zu bekommen.
Die Port-Adresse und der benutzte Interrupt werden mit Hilfe des BIOS-Setups eingestellt.
Beschreibung
Name
Pin
Name
Beschreibung
Data Carrier Detect
DCD
1
6
DSR
Data Set Ready
Receive Data
RXD
2
7
RTS
Request to Send
Transmit Data
TXD
3
8
CTS
Clear to Send
Data Terminal Ready
DTR
4
9
RI
Ring Indicator
Masse
GND
5
10
VCC
Versorgungsspannung 5V
