Kapitel: Anschlüsse Touchscreen-Anschluss
Seite 36 Beckhoff New Automation Technology CB2051

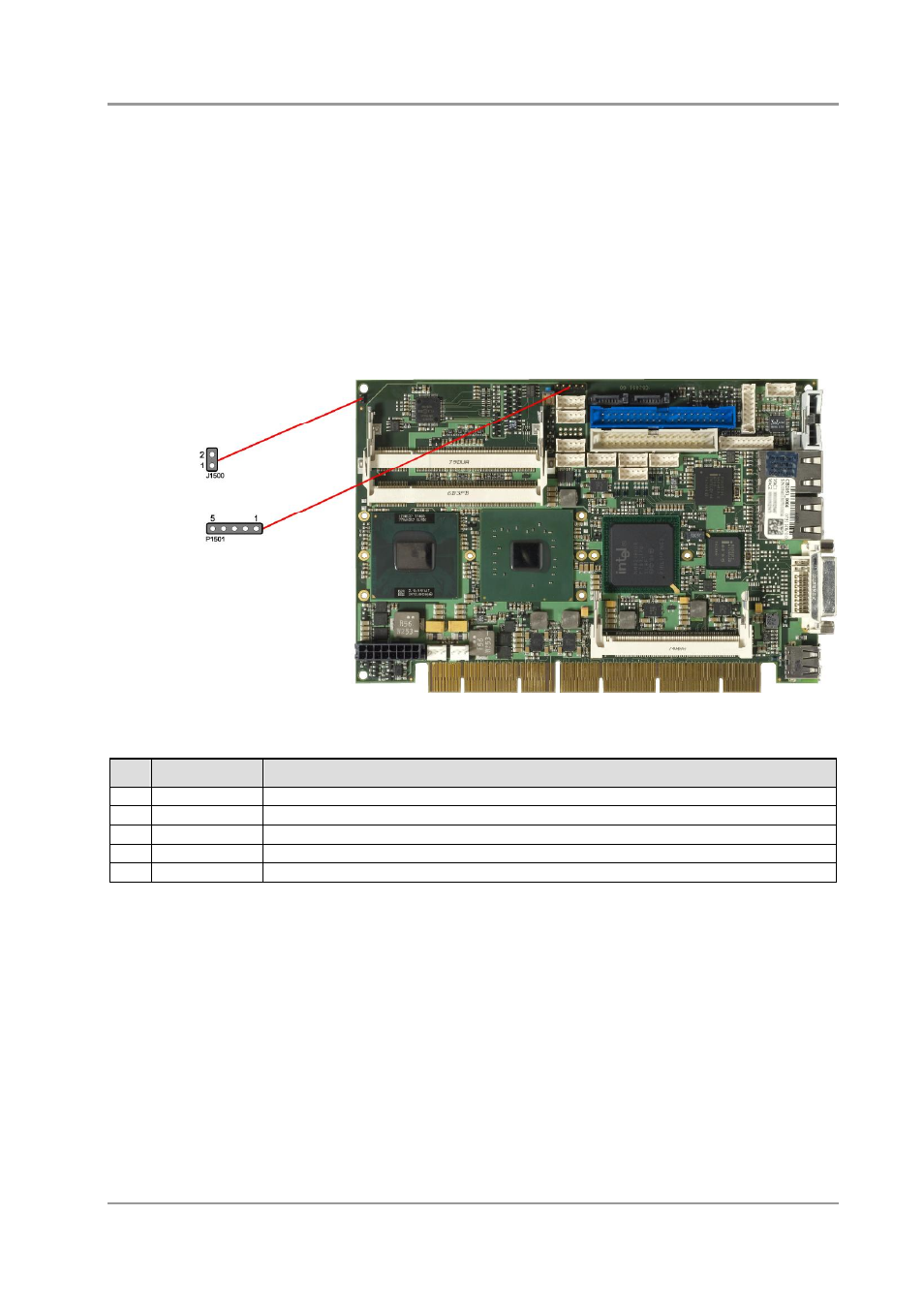

3.17 Touchscreen-Anschluss
Zu den Besonderheiten des Boards zählt die Möglichkeit, einen Touchscreen anzuschließen.
Es werden Touchscreens des Typs 4-wire bzw. 5-wire resistiv unterstützt. Die eingehenden Signale
werden dabei über eine fünfpolige Stiftleiste im 2,54mm-Rastermaß entgegengenommen. Wenn man den
direkt daneben positionierten 2poligen Jumper überbrückt, löst dies beim Booten die NVRST-Funktion
des Controllers aus, bei der alle NVRAM-Parameter auf Default-Werte zurückgesetzt werden.
Wenn ein vierädriger Touchscreen angeschlossen werden soll, dann wird Pin 1 nicht benötigt. Die
korrekte Umsetzung auf den Anschlussstecker des Touchscreens muss extern erfolgen. Dabei sind die
Vorgaben des jeweiligen Herstellers zu beachten.
Anmerkung zur Pinbelegungstabelle (s. u.): H, X, S, Y und L sind die Signalnamen bei 5-wire, XL, XR, YT
und YB bei 4-wire.
Pinbelegung Touchscreen-Anschluss:
Pin Name Beschreibung
1 H-DRV H-Driver Control
2 X/XL-DRV X/XL-Driver Control
3 S/XR-DRV S/XR-Driver Control
4 Y/YT-DRV Y/YT-Driver Control
5 L/YB-DRV L/YB-Driver Control
