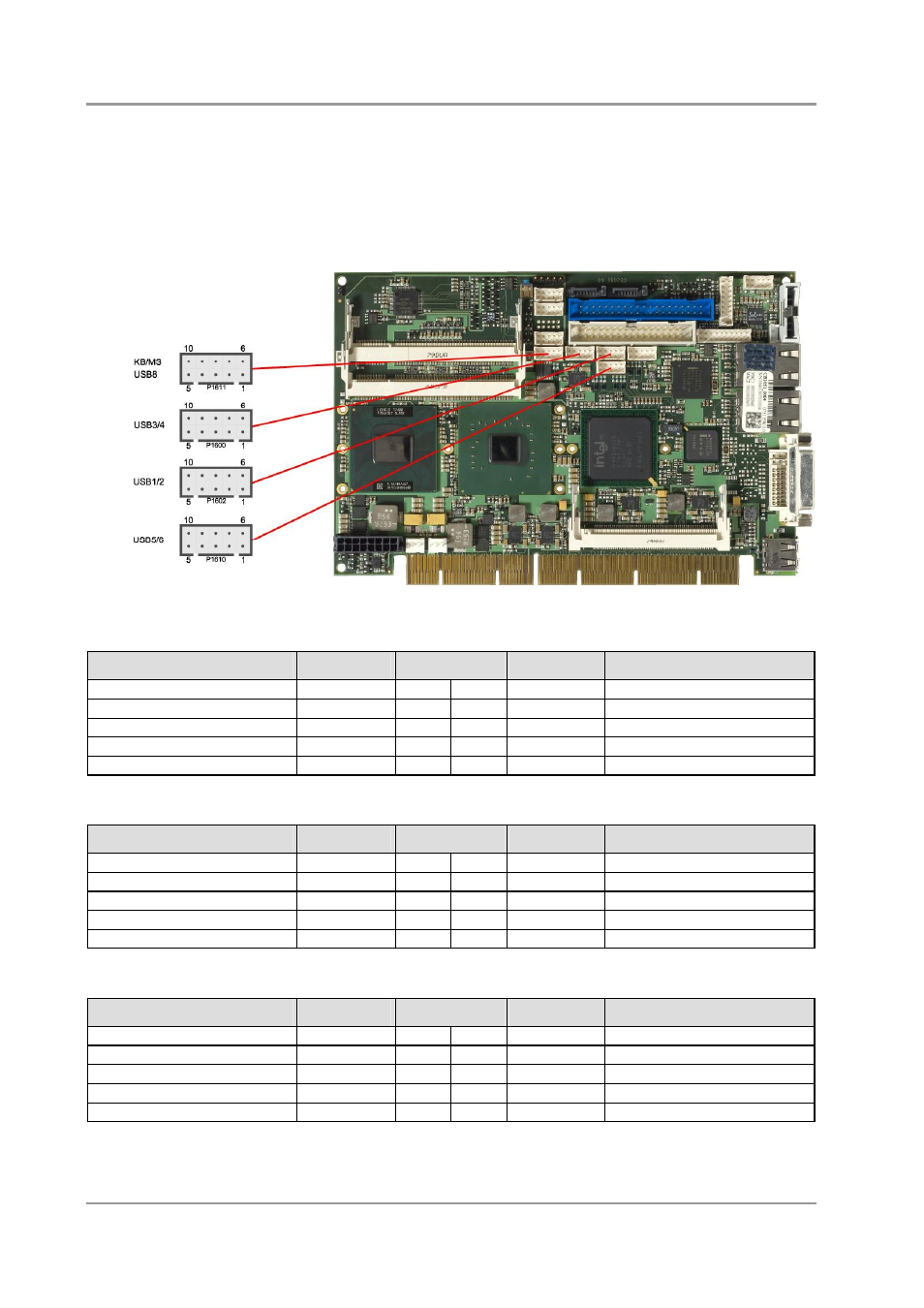

3.10 USB-Schnittstellen, Keyboard/Mouse
Das CB2051 verfügt über acht USB-Kanäle, von denen einer (USB7) über einen Standard USB-Stecker
herausgeführt wird. Die anderen sieben (USB1-6 und USB8) stehen über 2x5polige Wannenstecker zur
Verfügung. Im Falle von USB8 liegen an diesem Wannenstecker zusätzlich noch die Signale für
Keyboard und Mouse an.
Pinbelegung Wannenstecker USB 1/2
Beschreibung
Name
Pin
Name
Beschreibung
5V für USB1
VCC
1
6
VCC
5V für USB2
Minus-Datenkanal USB1
USB1-
2
7
USB2-
Minus-Datenkanal USB2
Plus-Datenkanal USB1
USB1+
3
8
USB2+
Plus-Datenkanal USB2
Masse
GND
4
9
GND
Masse
Reserviert
N/C
5
10
N/C
Reserviert
Pinbelegung Wannenstecker USB 3/4
Beschreibung
Name
Pin
Name
Beschreibung
5V für USB3
VCC
1
6
VCC
5V für USB4
Minus-Datenkanal USB3
USB3-
2
7
USB4-
Minus-Datenkanal USB4
Plus-Datenkanal USB3
USB3+
3
8
USB4+
Plus-Datenkanal USB4
Masse
GND
4
9
GND
Masse
Reserviert
N/C
5
10
N/C
Reserviert
Pinbelegung Wannenstecker USB 5/6
Beschreibung
Name
Pin
Name
Beschreibung
5V für USB5
VCC
1
6
VCC
5V für USB6
Minus-Datenkanal USB5
USB5-
2
7
USB6-
Minus-Datenkanal USB6
Plus-Datenkanal USB5
USB5+
3
8
USB6+
Plus-Datenkanal USB6
Masse
GND
4
9
GND
Masse
Reserviert
N/C
5
10
N/C
Reserviert
