Kapitel: Anschlüsse
GPIO
Seite 38
Beckhoff New Automation Technology CB2051
3.19 GPIO

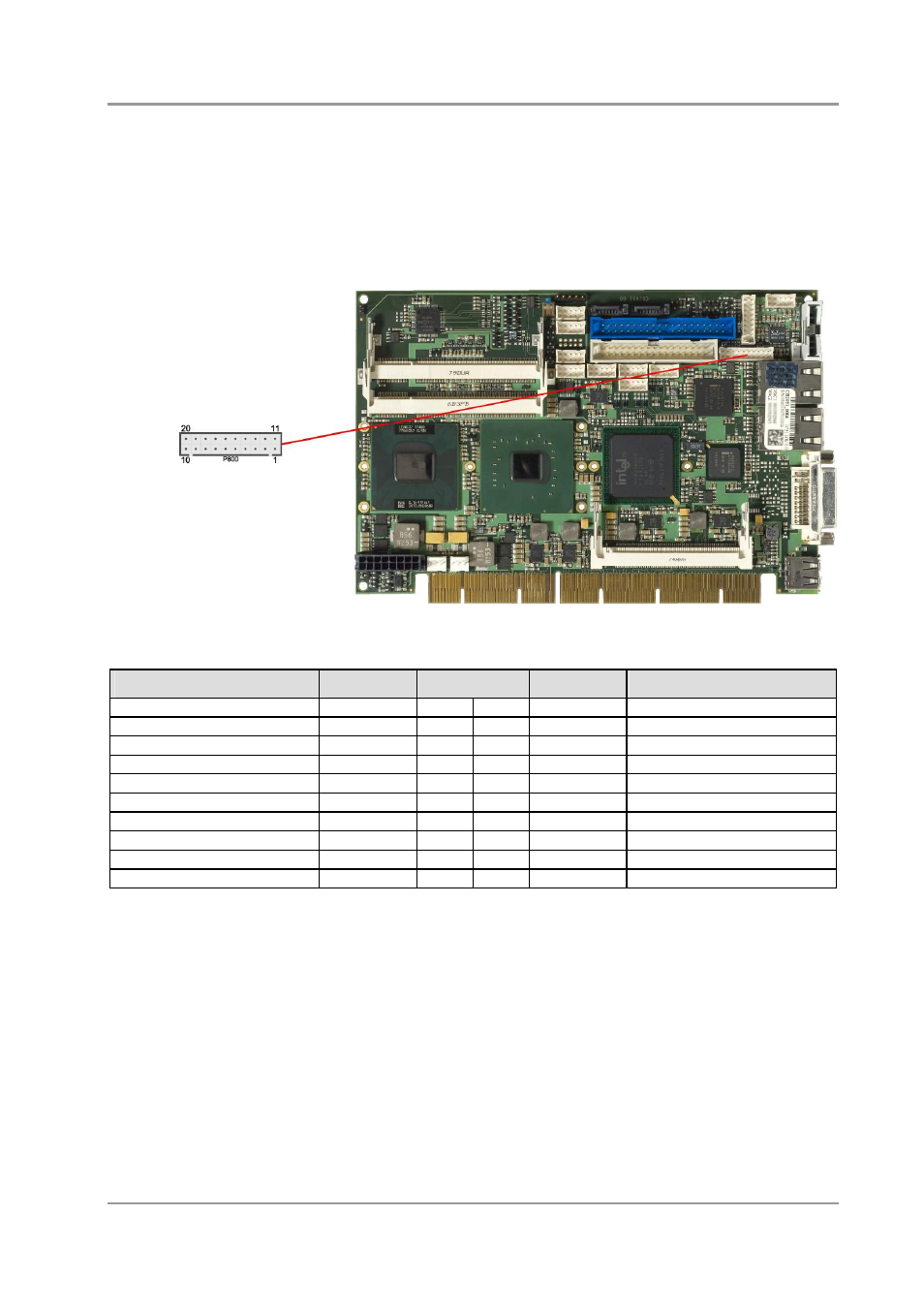

Das Board verfügt über eine General Purpose Input/Output-Schnittstelle, die über einen 2x10poligen
Wannenstecker herausgeführt ist (JST B20B-PHDSSLFSN, passender Gegenstecker: PHDR-20VS).
Durch entsprechende Programmierung des zugehörigen Chips (Super-IO) können hier in sehr flexibler
Weise I/O-Funktionen angelegt werden. Erkundigen Sie sich bei Ihrem Distributor nach entsprechender
Software-Unterstützung.
Pinbelegung GPIO-Stecker:
Beschreibung
Name
Pin
Name
Beschreibung
Versorgungsspannung 5V
VCC
1
11
VCC
Versorgungsspannung 5V
GP Input/Output 10
GPIO10
2
12
GPIO20
GP Input/Output 20
GP Input/Output 11
GPIO11
3
13
GPIO21
GP Input/Output 21
GP Input/Output 12
GPIO12
4
14
GPIO22
GP Input/Output 22
GP Input/Output 13
GPIO13
5
15
GPIO23
GP Input/Output 23
GP Input/Output 14
GPIO14
6
16
GPIO24
GP Input/Output 24
GP Input/Output 15
GPIO15
7
17
GPIO25
GP Input/Output 25
GP Input/Output 16
GPIO16
8
18
GPIO26
GP Input/Output 26
GP Input/Output 17
GPIO17
9
19
GPIO27
GP Input/Output 27
Masse
GND
10
20
GND
Masse
