Kapitel: Anschlüsse
USB-Schnittstellen, Keyboard/Mouse
Seite 28
Beckhoff New Automation Technology CB2051
Pinbelegung Wannenstecker USB 8/Keyboard-Mouse
Beschreibung
Name
Pin
Name
Beschreibung
5V für USB8
VCC
1
6
VCC
Spannungsversorgung 5V
Minus-Datenkanal USB8
USB8-
2
7
KCLK
Keyboard Clock
Plus-Datenkanal USB8
USB8+
3
8
KDAT
Keyboard Data
Masse
GND
4
9
MCLK
Mouse Clock
Masse
GND
5
10
MDAT
Mouse Data

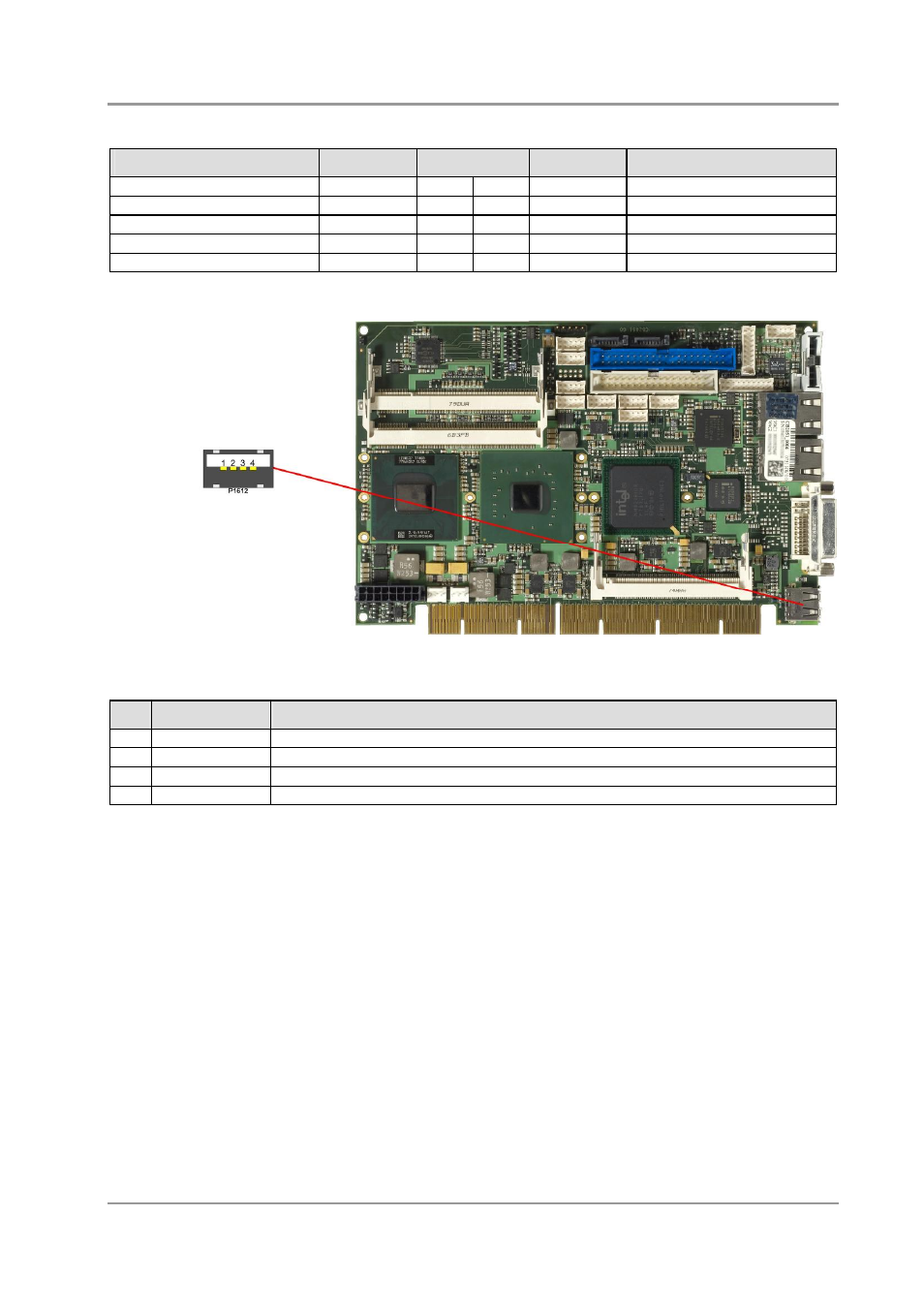

Pinbelegung USB-Stecker für Port X:
Pin
Name
Beschreibung
1
VCC
5V für USBX
2
USBX#
Minus-Datenkanal USBX
3
USBX
Plus-Datenkanal USBX
4
GND
Masse
