IDE-Schnittstelle
Kapitel: Anschlüsse
Beckhoff New Automation Technology CB2051
Seite 25

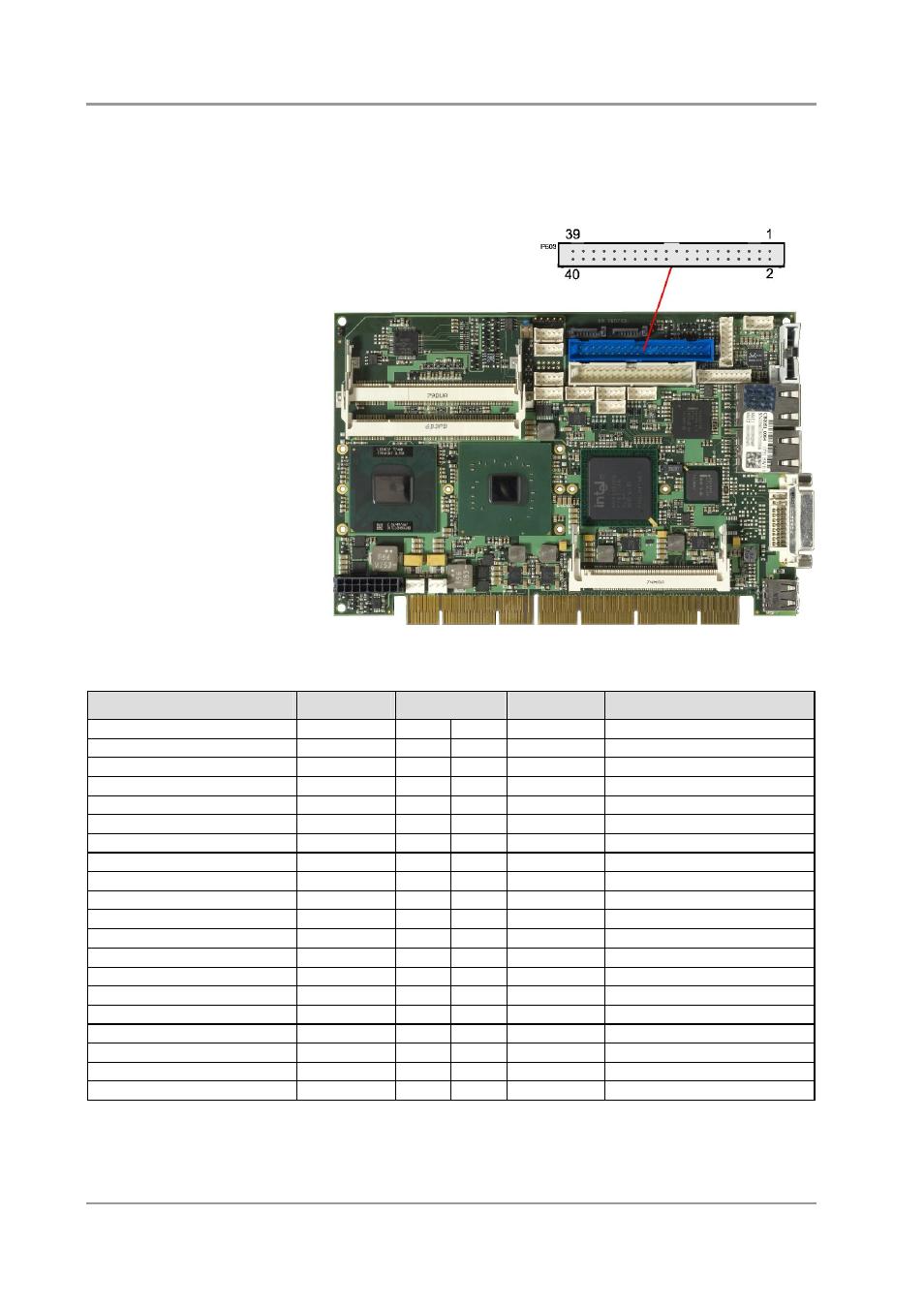

3.8 IDE-Schnittstelle
Zum Anschluss von IDE-Geräten über Flachkabel steht ein 40poliger Standardstecker zur Verfügung.
Pinbelegung der IDE-Schnittstelle:
Beschreibung
Name
Pin
Name
Beschreibung
Reset
PRST#
1
2
GND
Masse
HD Data 7
PDD7
3
4
PDD8
HD Data 8
HD Data 6
PDD6
5
6
PDD9
HD Data 9
HD Data 5
PDD5
7
8
PDD10
HD Data 10
HD Data 4
PDD4
9
10
PDD11
HD Data 11
HD Data 3
PDD3
11
12
PDD12
HD Data 12
HD Data 2
PDD2
13
14
PDD13
HD Data 13
HD Data 1
PDD1
15
16
PDD14
HD Data 14
HD Data 0
PDD0
17
18
PDD15
HD Data 15
Masse
GND
19
20
N/C
Kodiert
DMA Request Signal
PDDREQ
21
22
GND
Masse
Write Signal
PDIOW#
23
24
GND
Masse
Read Signal
PDIOR#
25
26
GND
Masse
Ready Signal
PDRDY
27
28
N/C
Reserviert
DMA Acknowledge Signal
PDDACK#
29
30
GND
Masse
Interrupt Signal
PDIRQ
31
32
N/C
Reserviert
Address Bit 1
PDA1
33
34
PDMA66EN Enable UDMA66
Address Bit 0
PDA0
35
36
PDA2
Address Bit 2
Chip Select Signal 0
PDSC0#
37
38
PDCS1#
Chip Select Signal 1
LED
PHDLED
39
40
GND
Masse
