LAN2
Kapitel: Anschlüsse
Beckhoff New Automation Technology CB2051
Seite 35

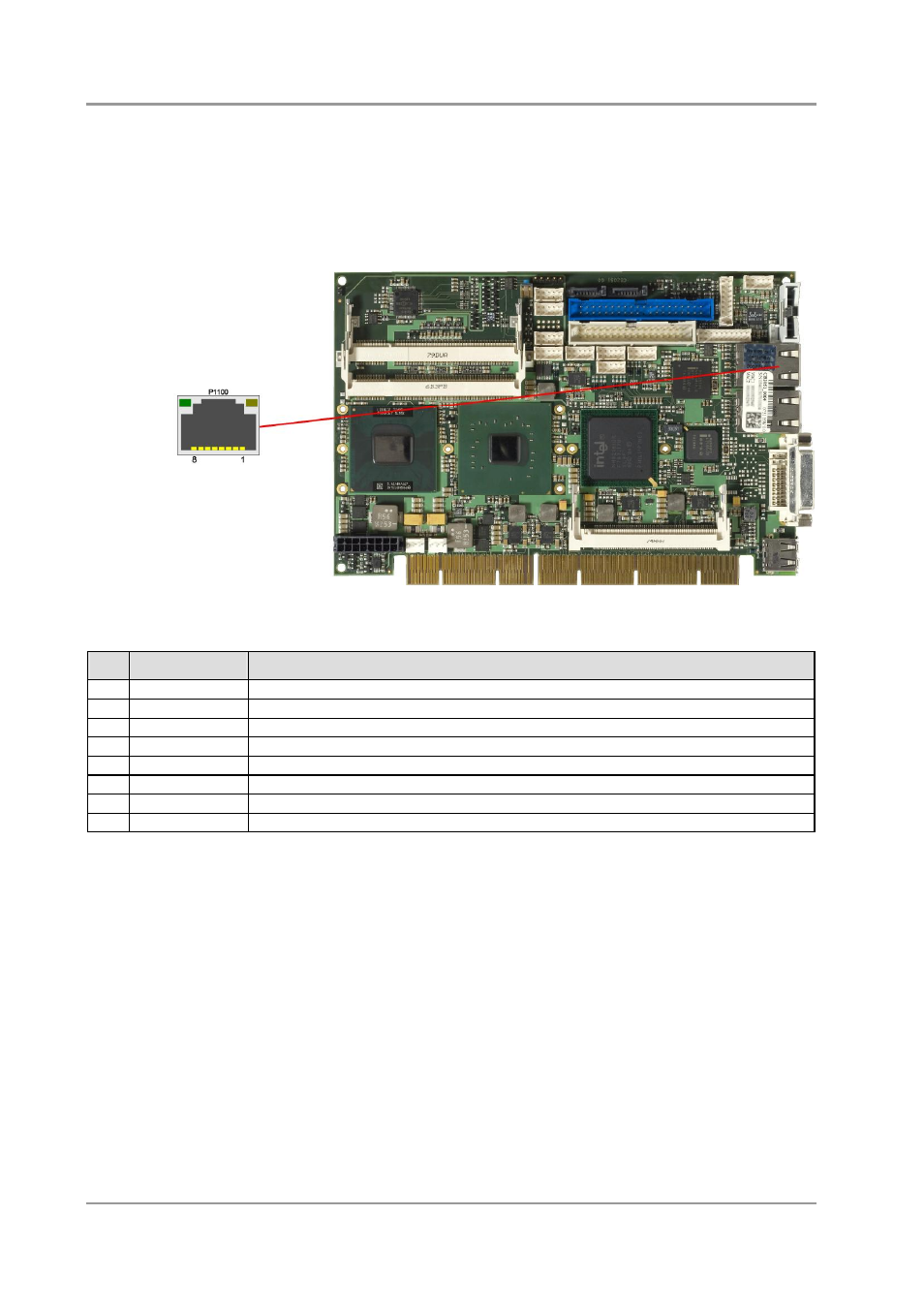

3.16 LAN2
An LAN2 können neben 10BaseT- und 100BaseT- auch 1000BaseT-kompatible Netzwerkkomponenten
angeschlossen werden. Die erforderliche Geschwindigkeit wird automatisch gewählt. Der Anschluss ist
nicht Auto-Cross- oder Auto-Negotiate-fähig. Controller-Chip ist hier Intel®s 82573L(E). PXE und RPL
stehen nicht zur Verfügung.
Pinbelegung LAN 10/100/1000:
Pin
Name
Beschreibung
1
LAN2-0
LAN2 Leitung 0 Plus
2
LAN2-0#
LAN2 Leitung 0 Minus
3
LAN2-1
LAN2 Leitung 1 Plus
4
LAN2-1#
LAN2 Leitung 1 Minus
5
LAN2-2
LAN2 Leitung 2 Plus
6
LAN2-2#
LAN2 Leitung 2 Minus
7
LAN2-3
LAN2 Leitung 3 Plus
8
LAN2-3#
LAN2 Leitung 3 Minus
