3.7 SATA-Schnittstellen

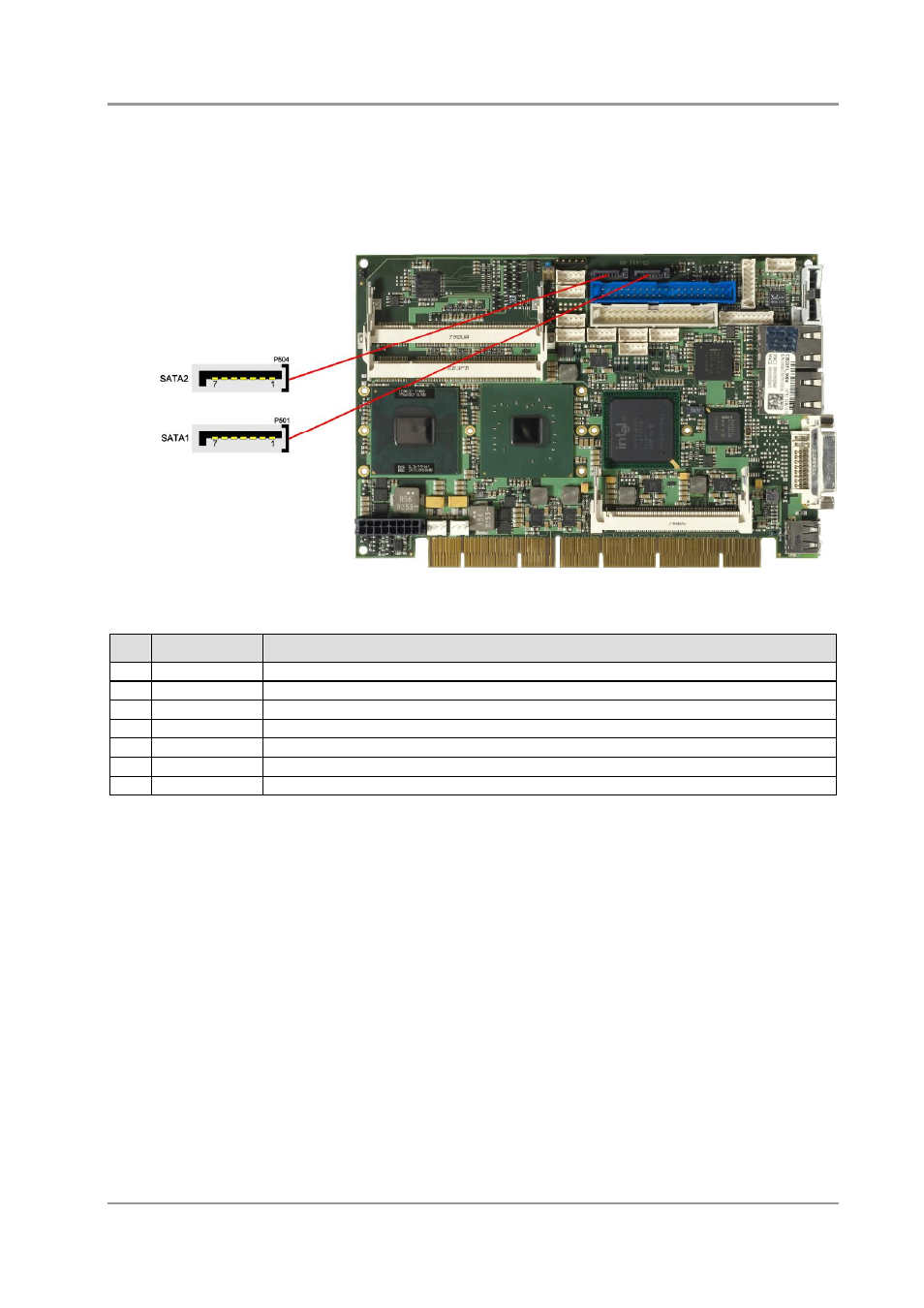

Das CB2051-Board ist mit zwei SATA-Schnittstellen ausgestattet, die eine Übertragungsrate von bis zu
3Gbit pro Sekunde erlauben. Die Schnittstellen stehen als 7polige SATA-Stecker zur Verfügung.
Die notwendigen Einstellungen werden über das BIOS-Setup vorgenommen.
Pinbelegung SATA:
Pin
Name
Beschreibung
1
GND
Masse
2
SATATX
SATA Senden +
3
SATATX#
SATA Senden -
4
GND
Masse
5
SATARX
SATA Empfangen +
6
SATARX#
SATA Empfangen -
7
GND
Masse
