3.4 PISA-Slot
Das CB2051-Board wird in einen PISA-Steckplatz eines Trägerboards eingesteckt. Der PISA-Slot stellt
eine Möglichkeit dar, auf begrenztem Raum sowohl PCI-Bus als auch ISA-Bus über einen integrierten
Stecker zur Verfügung zu stellen.
H
INWEIS

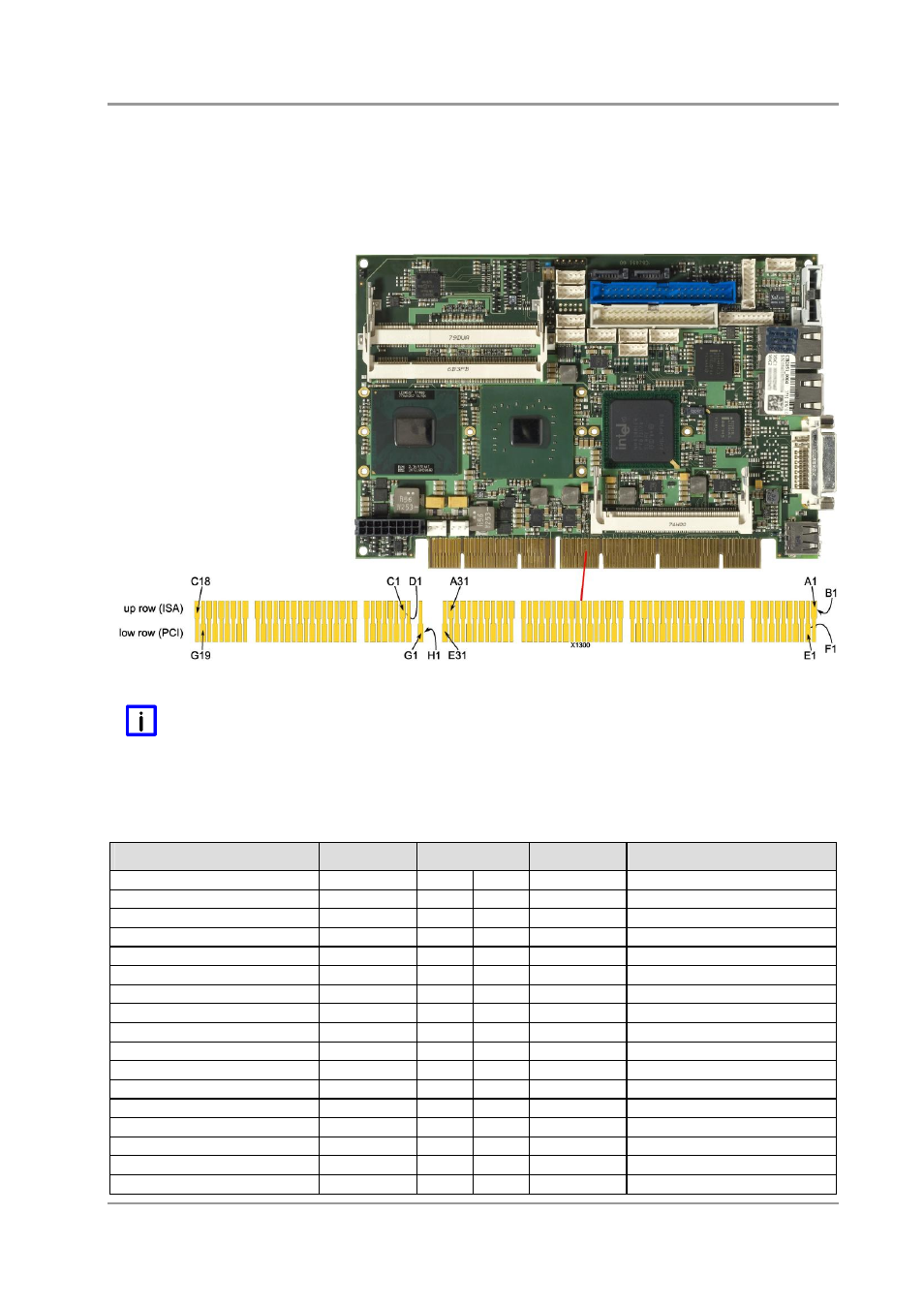

Bitte beachten Sie die besondere Pin-Nummerierung des PISA-Slot-Steckers, bei der eine "up row" (für
ISA-Signale) und eine "low row" (für PCI-Signale) unterschieden wird. Wie aus der obigen Illustration
ersichtlich ist die "up row" in die Segmente A bis D eingeteilt und die "low row" in die Segmente E bis H.
Pinbelegung "up row":
Beschreibung
Name
Pin
Name
Beschreibung
IO Channel Check
IOCHK#
A1
B1
GND
Masse
System Data 7
SD7
A2
B2
RSTDRV
Reset Drive
System Data 6
SD6
A3
B3
VCC
Versorgungsspannung 5V
System Data 5
SD5
A4
B4
IRQ9
Interrupt Request 9
System Data 4
SD4
A5
B5
-5V
Versorgungsspannung -5V
System Data 3
SD3
A6
B6
DRQ2
DMA Request 2
System Data 2
SD2
A7
B7
-12V
Versorgungsspannung -12V
System Data 1
SD1
A8
B8
WS0#
Wait State 0
System Data 0
SD0
A9
B9
12V
Versorgungsspannung 12V
IO Channel Ready
IOCHRDY
A10
B10
GND
Masse
Address Enable
AEN
A11
B11
SMEMW#
Memory Write Below 1MB
System Address 19
SA19
A12
B12
SMEMR#
Memory Read Below 1MB
System Address 18
SA18
A13
B13
IOW#
IO Write
System Address 17
SA17
A14
B14
IOR#
IO Read
System Address 16
SA16
A15
B15
DACK3#
DMA Acknowledge 3
System Address 15
SA15
A16
B16
DRQ3
DMA Request 3
System Address 14
SA14
A17
B17
DACK1#
DMA Acknowledge 1
