Beckhoff New Automation Technology CB2051
Seite 21

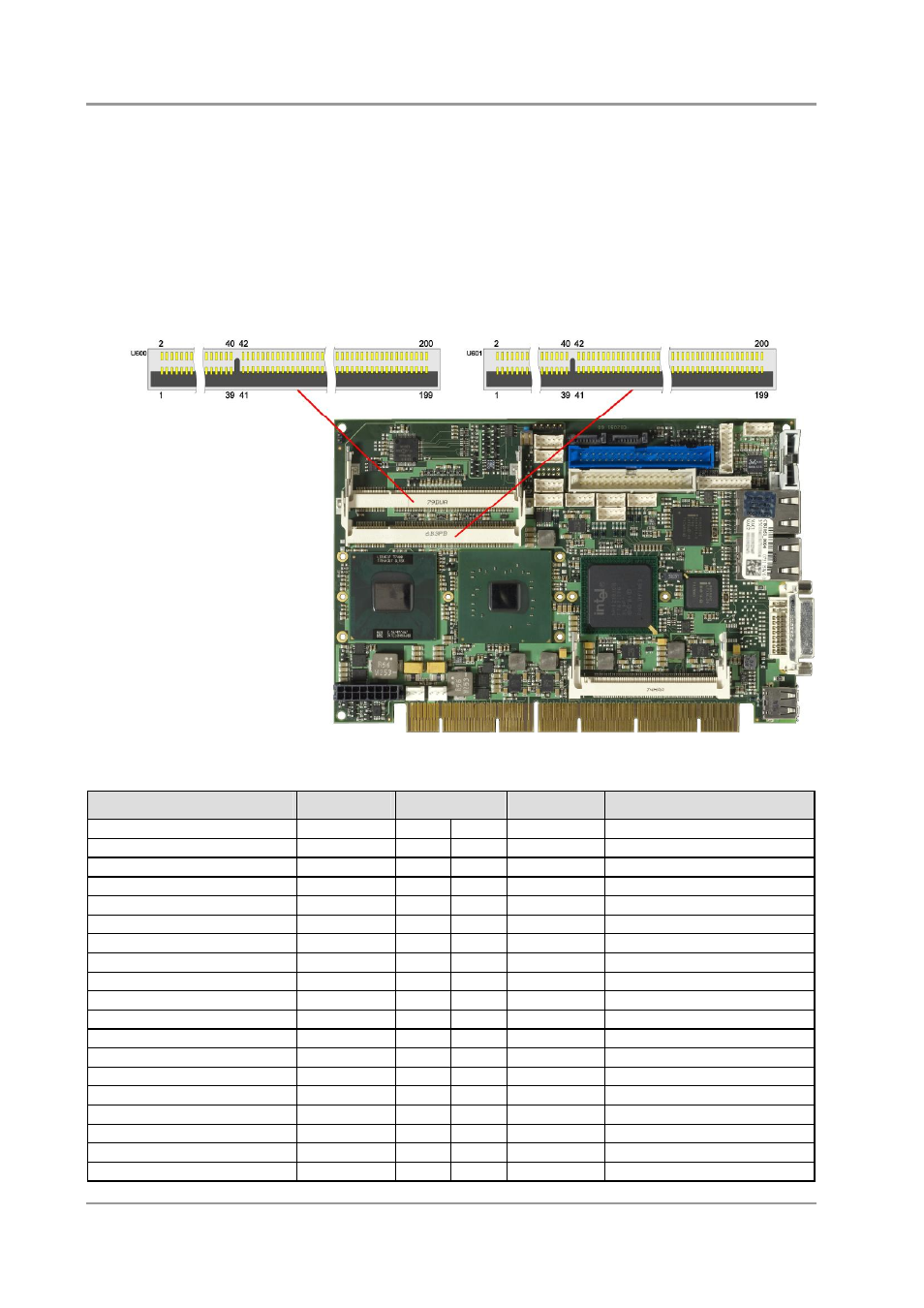

3.6 Speicher
Auf dem CB2051-Board kommen SO-DIMM200-Speichermodule (DDR2-667), wie sie in Notebooks
üblich sind, zum Einsatz. Aus mechanischen Gründen ist es möglich, dass bestimmte Speichermodule
nicht eingesetzt werden können. Informieren Sie sich bei Ihrem Distributor über die empfohlenen
Speichermodule.
Mit derzeit erhältlichen SO-DIMM200-Modulen ist ein Speicherausbau bis 2 GByte möglich.
Alle Timingparameter für die unterschiedlichen Fabrikate und Ausbaustufen werden durch das BIOS
automatisch eingestellt.
Beschreibung
Name
Pin
Name
Beschreibung
Referenzspannung Memory REF
1
2
GND
Masse
Masse
GND
3
4
DQ4
Datenleitung 4
Datenleitung 0
DQ0
5
6
DQ5
Datenleitung 5
Datenleitung 1
DQ1
7
8
GND
Masse
Masse
GND
9
10
DQM0
Data Mask 0
Data Strobe 0 -
DQS0#
11
12
GND
Masse
Data Strobe 0 +
DQS0
13
14
DQ6
Datenleitung 6
Masse
GND
15
16
DQ7
Datenleitung 7
Datenleitung 2
DQ2
17
18
GND
Masse
Datenleitung 3
DQ3
19
20
DQ12
Datenleitung 12
Masse
GND
21
22
DQ13
Datenleitung 13
Datenleitung 8
DQ8
23
24
GND
Masse
Datenleitung 9
DQ9
25
26
DQM1
Data Mask 1
Masse
GND
27
28
GND
Masse
Data Strobe 1 -
DQS1#
29
30
CK0
Clock 0 +
Data Strobe 1 +
DQS1
31
32
CK0#
Clock 0 -
Masse
GND
33
34
GND
Masse
Datenleitung 10
DQ10
35
36
DQ14
Datenleitung 14
Datenleitung 11
DQ11
37
38
DQ15
Datenleitung 15
