Kapitel: Anschlüsse
LAN1
Seite 34
Beckhoff New Automation Technology CB2051

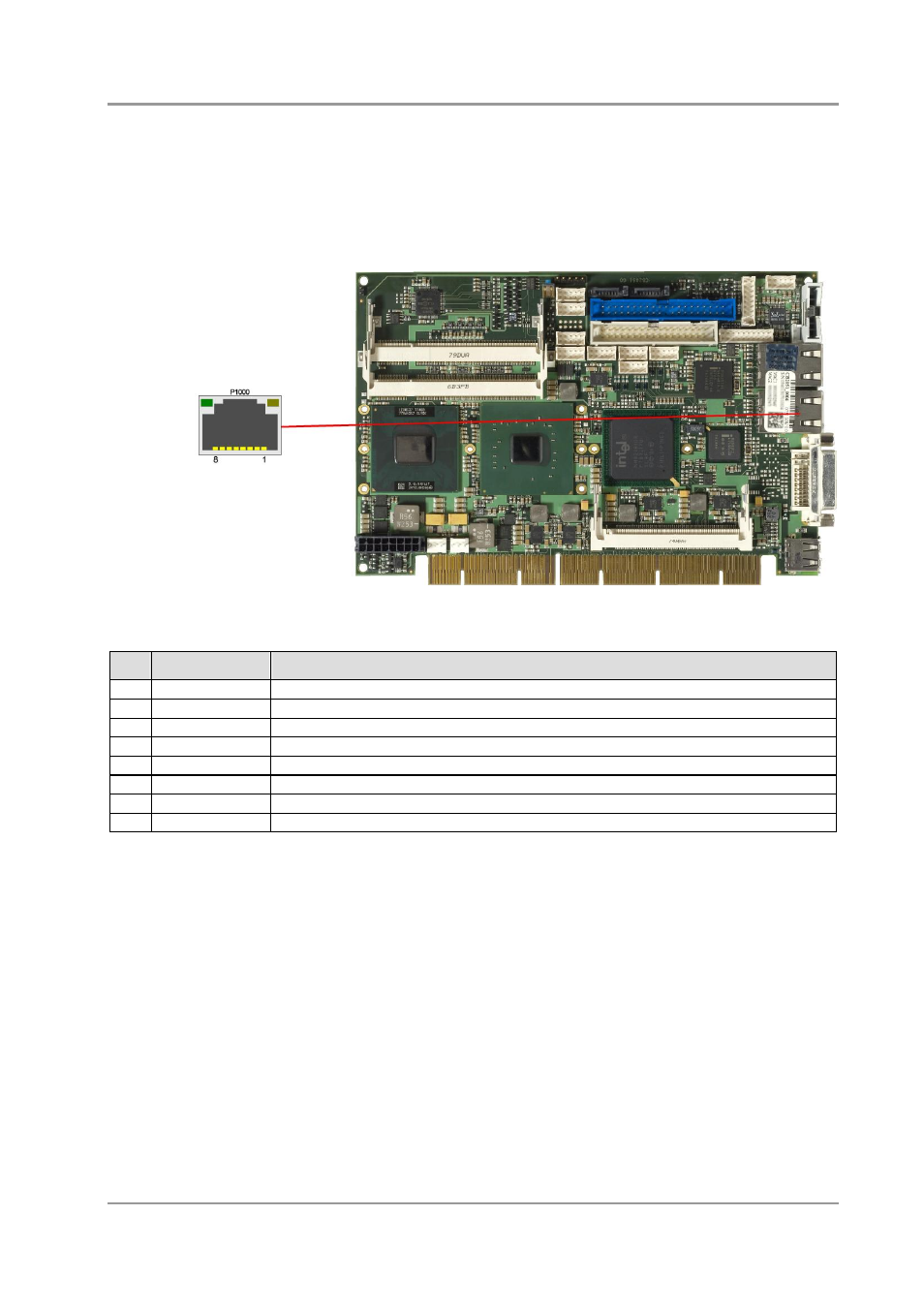

3.15 LAN1
Das Board hat zwei LAN-Anschlüsse. An LAN1 können sowohl 10BaseT- als auch 100BaseT-kompatible
Netzwerkkomponenten angeschlossen werden. Die erforderliche Geschwindigkeit wird automatisch
gewählt. Der LAN1-Anschluss beherrscht außerdem Auto-Cross und Auto-Negotiate. Als Controller-Chip
kommt Intel®s 82562EZ zum Einsatz. PXE- und RPL-Funktion wird ebenfalls unterstützt.
Pinbelegung LAN 10/100:
Pin
Name
Beschreibung
1
LAN1-0
LAN1 Transmit Plus
2
LAN1-0#
LAN1 Transmit Minus
3
LAN1-1
LAN1 Receive Plus
4
N/C
Reserviert
5
N/C
Reserviert
6
LAN1-1#
LAN1 Receive Minus
7
N/C
Reserviert
8
N/C
Reserviert
