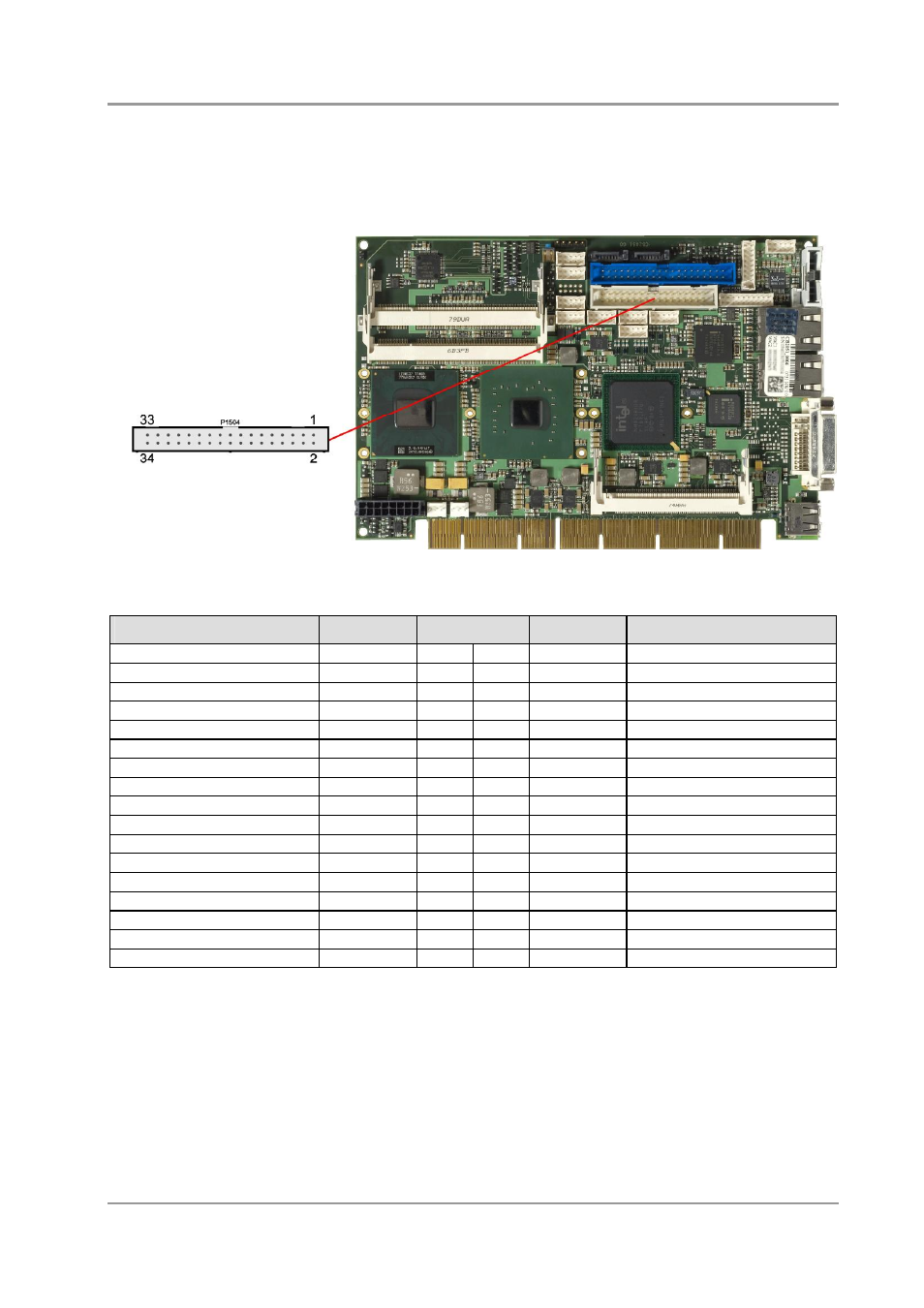

3.9 Floppy-Schnittstelle
Ein Floppy-Laufwerk kann über einen herkömmlichen 2x17-poligen Wannenstecker (FCI 75869-306LF)
angeschlossen werden.
Pinbelegung FDD-2x17-Wannenstecker:
Beschreibung
Name
Pin
Name
Beschreibung
Masse
GND
1
2
DRVDEN0
Drive Density Sel 0
Masse
GND
3
4
N/C
Reserviert
Masse
GND
5
6
DRVDEN1
Drive Density Sel 1
Masse
GND
7
8
IDX#
Index
Masse
GND
9
10
MT0#
Motor Enable 0
Masse
GND
11
12
DR1#
Drive Sel 1
Masse
GND
13
14
DR0#
Drive Sel 0
Masse
GND
15
16
MT1#
Motor Enable 1
Masse
GND
17
18
DIR#
Direction
Masse
GND
19
20
STP#
Step
Masse
GND
21
22
WD#
Write Data
Masse
GND
23
24
WE#
Write Enable
Masse
GND
25
26
TR0#
Track 0
Masse
GND
27
28
WPRT#
Write Protect
Reserviert
N/C
29
30
RDATA#
Read Data
Masse
GND
31
32
HDSL#
Head Select
Reserviert
N/C
33
34
DC#
Disk Change
