14
3. Insérez l'extrémité du câble de la
console dans l'orifice de
branchement depuis l'arrière du
boîtier SIM.
Note: Faites passer le câble par
l'orifice de branchement avec la
languette de connexion
rabaissée.
4. Sur le SIM, insérez fermement
une extrémité du câble à 4
conducteurs dans le connecteur
modulaire situé près de
l'emplacement de la pile. Ce
connecteur est étiqueté
CONSOLE.
Note: Si vous n'avez pas encore mis
sous tension la console, reportez-
vous aux instructions
d'installation dans le Manuel de la
console Vantage Pro2 et alimentez
la console.
5. À l'arrière de votre console,
insérez l'autre extrémité du câble
dans la prise femelle modulaire
étiquetée ISS.
6. Replacez fermement la mousse
entre les câbles et au sommet de
l'orifice de branchement, en vous
assurant que la mousse isole
entièrement l'orifice de
branchement, ne laissant pas
d'interstices pour l'eau ou les
insectes.
Reportez-vous au graphique de
la page 11 pour plus
d’information sur la mise en
place de l'isolant en mousse.
Brancher le câble de la console à
la console alimente l'ISS et
établit la communication entre
l'ISS et la console. L'ISS devrait
immédiatement commencer à
collecter des données météo et à
les envoyer à la console.
3. Stecken Sie das Kabelende des
Konsolensteckverbinders in den
Kabelzugangsanschluss
von unten in den
Sensorschnittstellenmodulkasten.
Hinweis: Schieben Sie das Kabel durch
den Kabelzugangsanschluss,
wobei die Kontaktnase des
Steckverbinders nach unten
weist.
4. Auf dem
Sensorschnittstellenmodul das
eine Ende des 4-poligen Kabels
in den modularen Steckverbinder
neben dem Batterieeinsatz
einstecken. Dies ist der
Steckverbinder CONSOLE.
Hinweis: Wenn Sie die Konsole noch
nicht eingeschaltet haben,
siehe Installationsanweisungen
in der Bedienungsanleitung für die
Vantage Pro2 Konsole und
schalten Sie die Konsole ein.
5. Auf der Rückseite der Konsole
stecken Sie das andere Ende des
Konsolenkabels in die modulare
Buchse ISS.
6. Stecken Sie den Schaumstoff
wieder fest zwischen den Kabeln
und der Oberseite des
Kabelzugangsanschlusses ein.
Achten Sie dabei darauf, dass der
Schaumstoff den gesamten
Zugangsanschluss abdichtet und
keine Löcher oder Lücken für
eindringende Feuchtigkeit oder
Insekten übrig bleiben. Weitere
Informationen zum Austausch
des Schaumstoffeinsatzes finden
Sie in der Grafik auf Seite 11.
Durch Anschließen des
Konsolenkabels an der Konsole
erhält die integrierte
Sensoreinheit Strom und die
Kommunikation zwischen der
integrierten Sensoreinheit und
der Konsole ist aufgebaut. Die
integrierte Sensoreinheit sollte
sofort mit dem Sammeln von
Wetterdaten beginnen und sie an
die Konsole senden.
3. Inserte el extremo del cable de la
consola en el orificio de acceso
bajo la caja del SIM.
Nota: Deslice el cable por el orificio de
acceso con la lengüeta del
conector bajada.
4. En el SIM, inserte firmemente un
extremo del cable de 4
conductores en el conector
modular ubicado al lado del
hueco de la batería. Este
conector está rotulado
CONSOLE.
Nota: Si todavía no ha encendido la
consola, consulte las
instrucciones de instalación en el
Manual de la consola Vantage Pro2
y alimente la consola.
5. En la parte posterior de la
consola, inserte el otro extremo
del cable de la consola en el
conector rotulado ISS.
6. Coloque firmemente el inserto
de espuma entre los cables y en
la parte superior del orificio de
acceso, teniendo cuidado de que
el inserto cierre completamente
el orificio, sin dejar agujeros o
espacios para insectos o lluvia.
Vea el gráfico en la página 11
para más información sobre el
reemplazo del inserto de espuma.
Al enchufar el cable en la
consola se alimenta el ISS y se
establece comunicación entre el
ISS y la consola. El ISS deberá
empezar inmediatamente a
recoger datos meteorológicos y a
enviarlos a la consola.

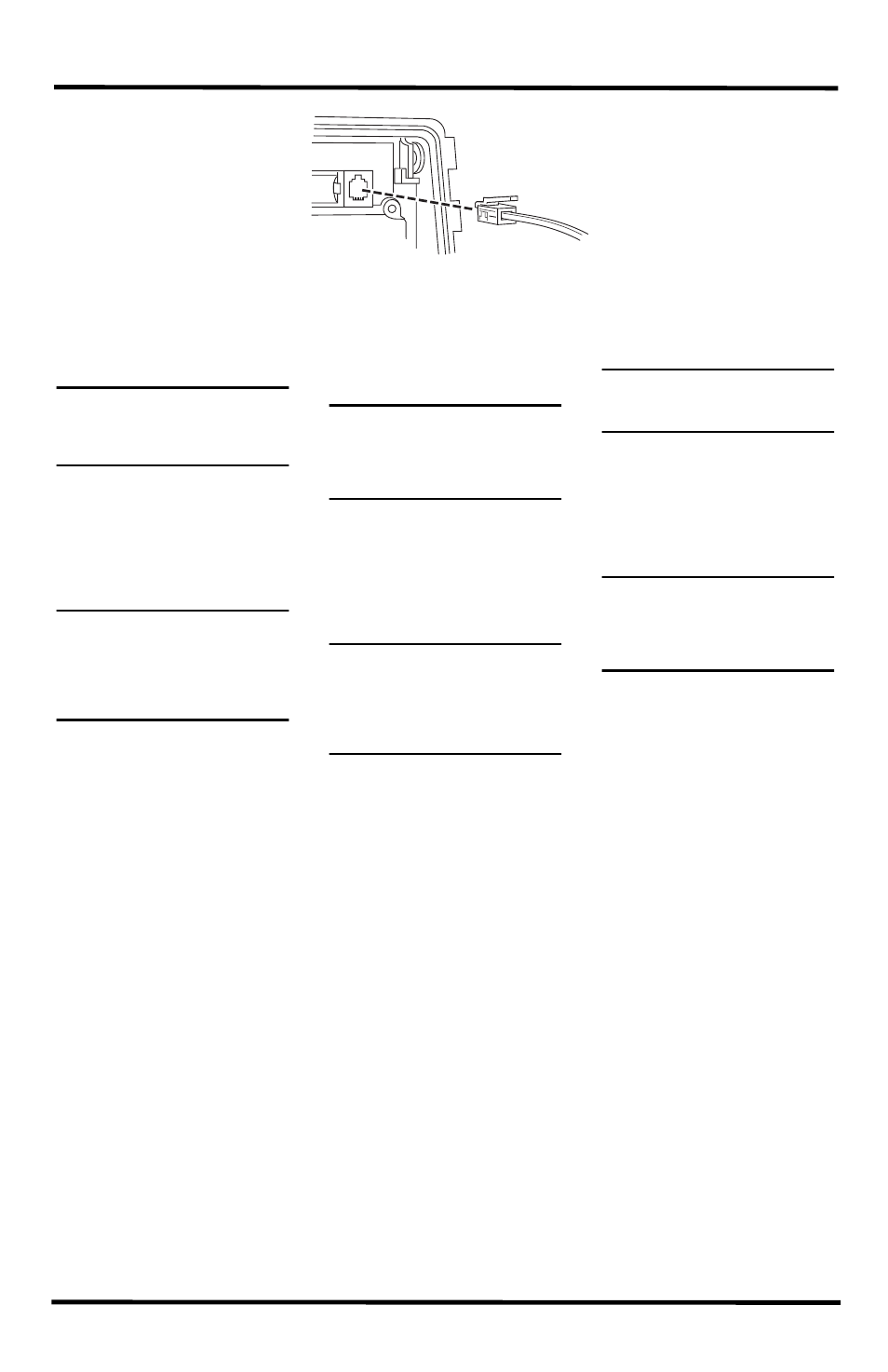

SIM (Sensor InterfaceModule - Module d’Interface de Capteur)
Sensorschnittstellenmodul (SIM)
Módolo de interfaz de sensores (SIM)
Depuis la console
câblée Vantage Pro 2
Von kabelgebundener
Vantage Pro2 Konsole
Desde la consola
Vantage Pro2 cableada
