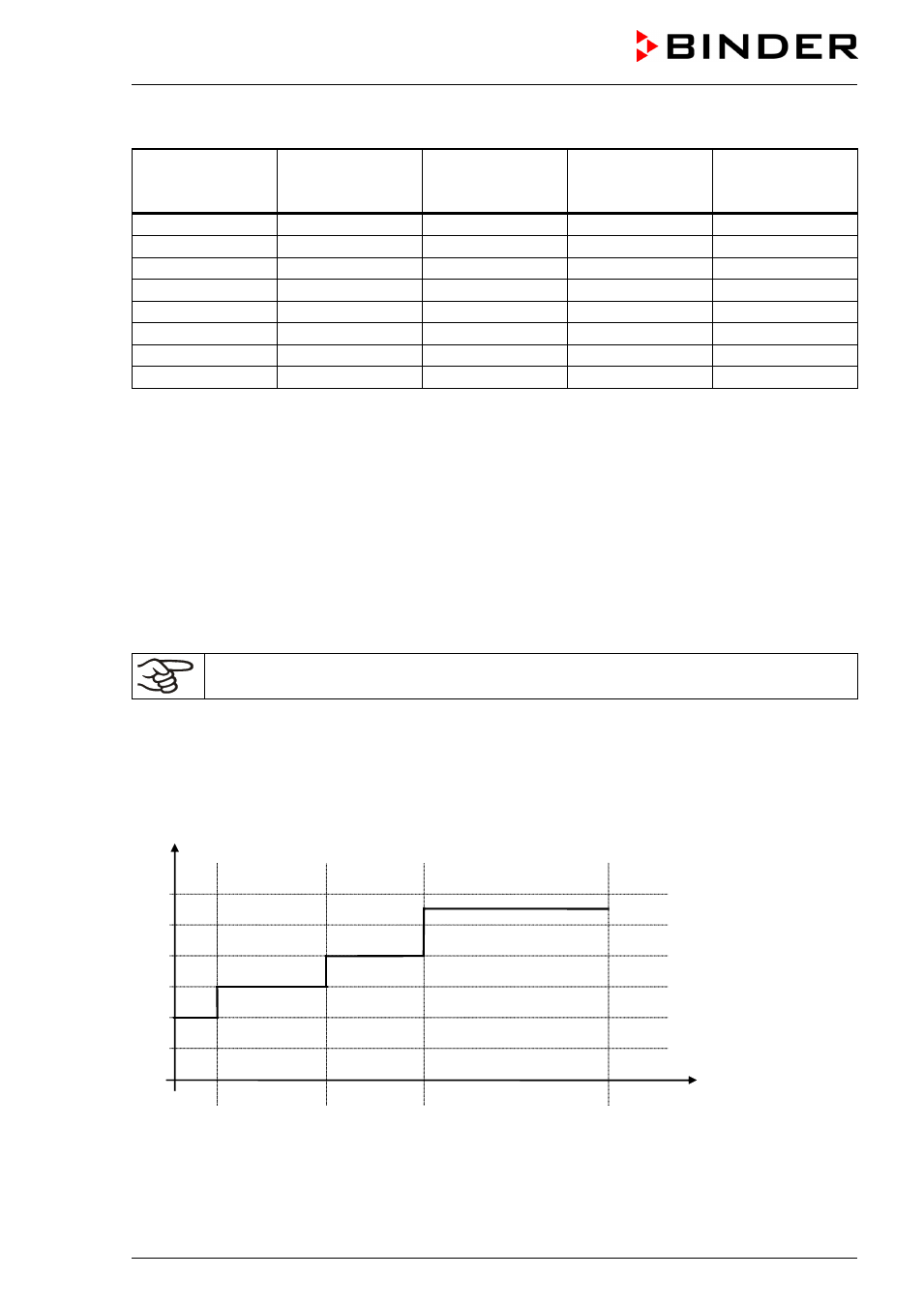

FP (E1.1) 06/2014 Seite 29/88
Programmtabelle zur Grafik (bei Standardeinstellung „Rampe“):
Abschnitt
SEC
Temperatur Soll-
wert [ °C]
TEMP
Abschnittsdauer
[hh.mm]
TIME
Lüfterdrehzahl
[%]
FAN
Steuerkontakte *
O.LINE
S01 40 00:30 50 000
S02 40 00:01 100 000
S03 60 01:30 100 000
S04 60 00:01 100 000
S05 80 01:00 100 000
S06 80 00:01 100 000
S07 110 03:20 100 000
S08 110 00:01 100 000
* Nur bei Option Schaltausgänge über Steuerkontakte, Kap. 15.5.
Die Daten aus einer solchen Programmtabelle können nun in den RD3-Regler eingegeben werden (Kap.
8.2).
Der Endpunkt des gewünschten Zyklus muss durch Anhängen eines zusätzlichen Abschnitts mit mind.
einer Minute Abschnittsdauer programmiert werden (in unseren Beispielen sind dies die Abschnitte S05
bei Sollwertrampe bzw. S08 bei Sollwertsprung). Ansonsten bricht das Programm bereits einen Zeitab-
schnitt zu früh ab, da die Programmzeile unvollständig ist.
8.1.2 Programmierung mit Einstellung „Sprung“
Die Einstellung „Sprung“ spart beim Programmieren das Programmsegment des Übergangs.
Wird die Einstellung „Sprung“ gewählt, so werden nur noch konstante Temperaturen ausge-
regelt; es können dann keine Rampen mehr programmiert werden.
Sollwerte werden für die Dauer eines Programmabschnitts konstant gehalten. Zu Beginn jedes Pro-
grammabschnitts heizt das Gerät, um den eingetragene Sollwert mit maximaler Geschwindigkeit zu errei-
chen.
Beispiel einer Programmeingabe als Sollwertsprung:
W/°C
t/min.
S01 S03 S05 S07
0
20
40
60
80
100
30 120 180 380
