SMS-MULTI-IO
- 11 -

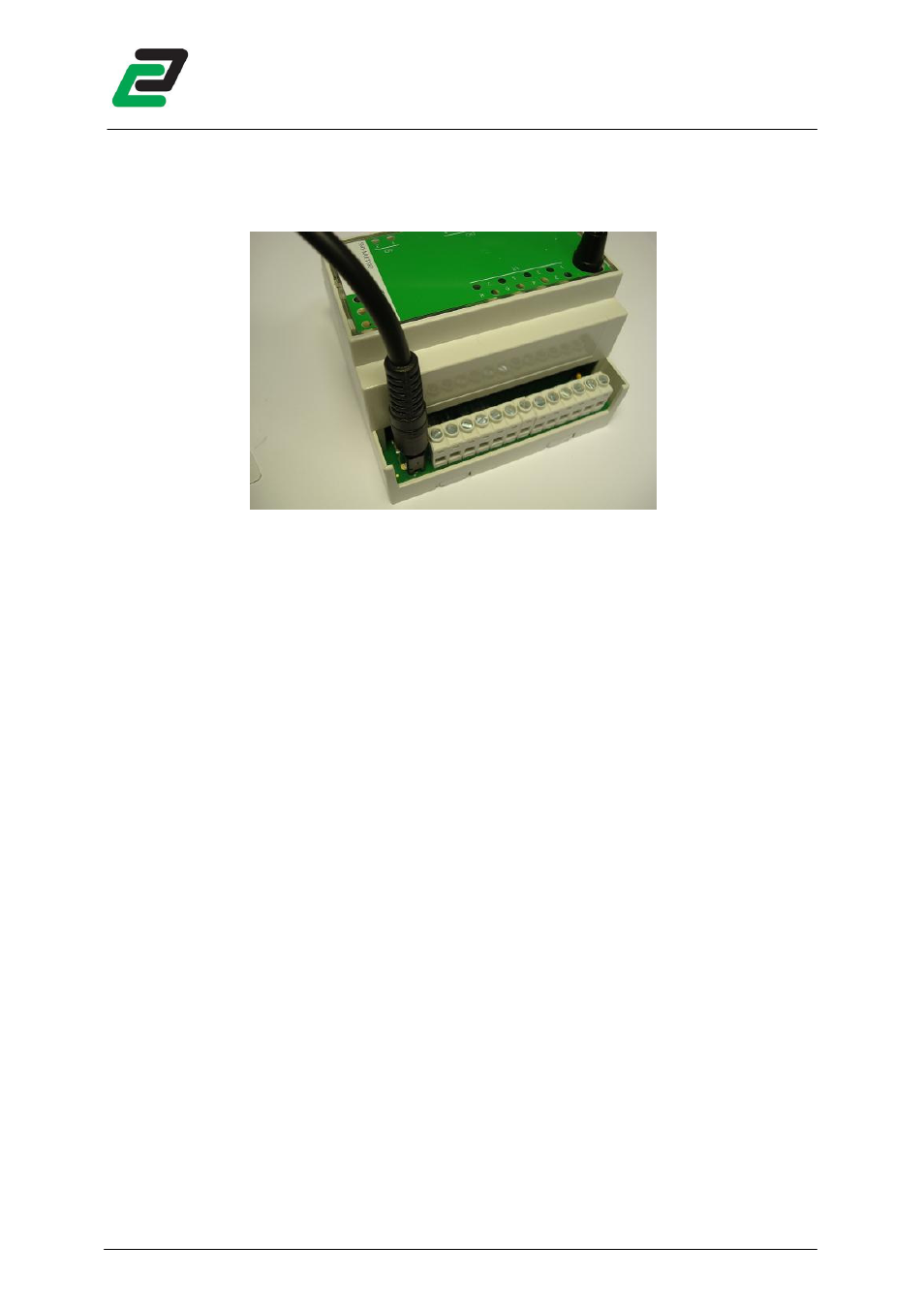

Schließen Sie das Programmierkabel (Art.-Nr. 16062.2, wird separat vertrieben, bitte kontaktieren Sie
CONTA-CLIP für weitere Informationen) an die Audiobuchse und das andere Ende an die USB-Schnittstelle
des PCs an.
3.5 Beschreibung der LEDs 3.5 Beschreibung der LEDs 3.5 Beschreibung der LEDs 3.5 Beschreibung der LEDs
3.5.1 Modulzustands 3.5.1 Modulzustands 3.5.1 Modulzustands 3.5.1 Modulzustands----Anzeigen Anzeigen Anzeigen Anzeigen
Die LED 'Run' zeigt die Funktion des Moduls an:
• Blinkend = sucht nach einem Modem
• EIN = Versorgungsspannung EIN und Modem gefunden
• AUS = keine Versorgungsspannung / keine CPU-Aktivitäten
Die LED 'Com' zeigt die Netzwerkaktivität des Moduls an:
• Grün EIN = mit dem GSM-Netzwerk verbunden
• Grün blinkend = Ein Roaming des GSM-Netzwerks wird durchgeführt
• Grün AUS
= nicht mit dem GSM-Netzwerk verbunden
Die LED 'Busy' zeigt die Modemaktivität an:
• EIN = Modem ist gegenwärtig aktiv
• AUS = keine Modemaktivität
Nachdem die neuen Parameter ins Modul geladen wurden wird ein automatischer Reset durchgeführt.
Während dieser Zeit leuchtet die Com LED für ca. 5 Sekunden in der Farbe rot.
3.5.2 E/A 3.5.2 E/A 3.5.2 E/A 3.5.2 E/A----Anzeigen Anzeigen Anzeigen Anzeigen
• Bei jedem der Digitalausgänge leuchtet eine LED auf, wenn das Relais aktiviert ist.
• Die Helligkeit der Analogausgangs-LED variiert in Abhängigkeit von der Höhe der Ausgangsspan-
nung.
• Die Universaleingangs-LEDs leuchten auf, wenn:
• Bei einer Einstellung als Digitaleingang : der Eingang aktiv ist (1)
• Bei einer Einstellung als Analog- oder RTD-Eingang : der obere oder untere
Schwellwert erreicht wird
