SMS-MULTI-IO
- 24 -
5.6 5.6 5.6 5.6 RTD RTD RTD RTD----Eingänge Eingänge Eingänge Eingänge

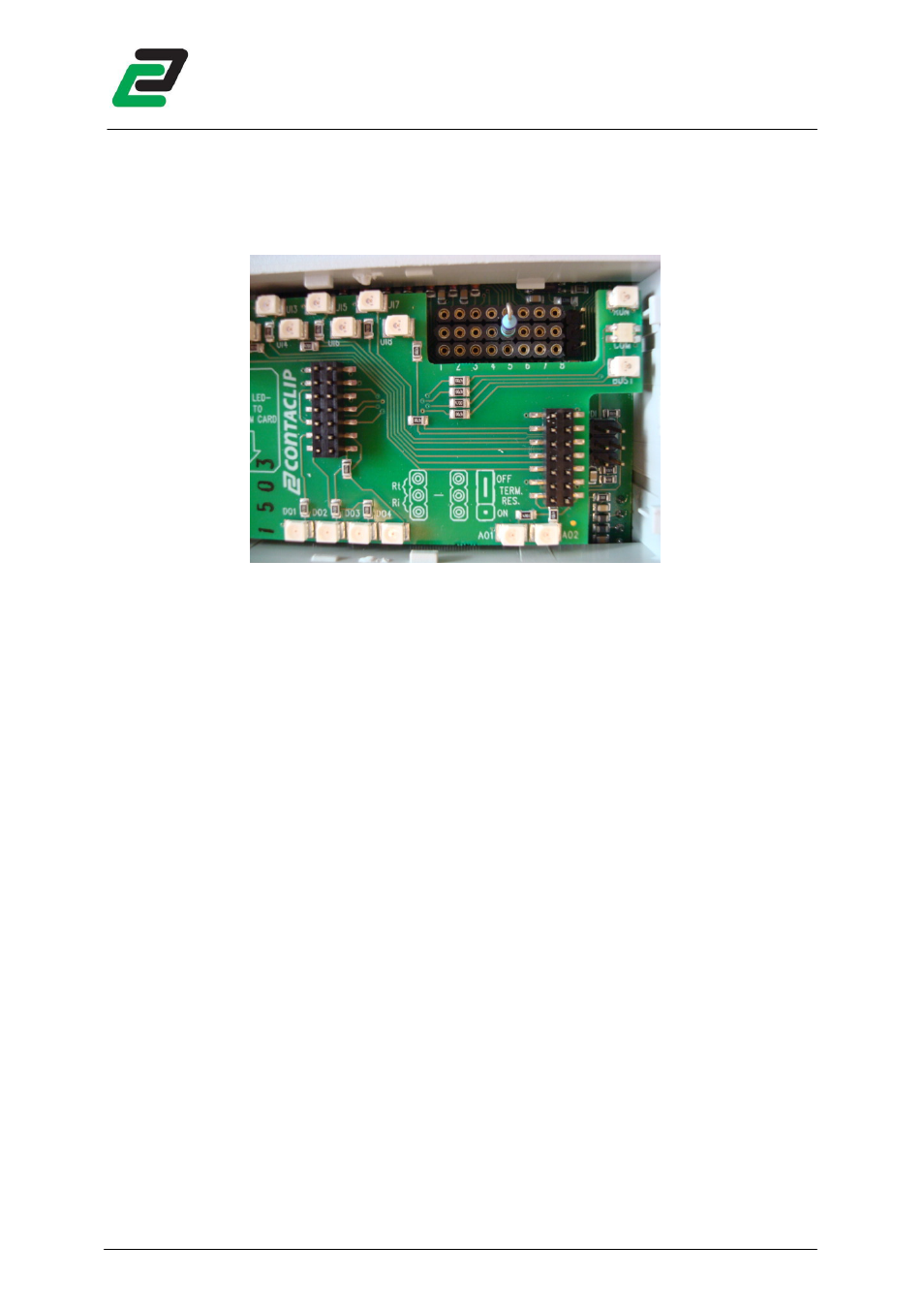

Um einen Eingang als RTD-Eingang zu nutzen, heben Sie den Deckel (sehen Sie 3.1) an, und setzen Sie
einen Widerstand mit 5,11kΩ / 0,1% in die Steckleiste auf Rt ein:
Schließen Sie das RTD-Element an zwischen Masse und dem RTD Eingang.
5.6.1 5.6.1 5.6.1 5.6.1 Konfiguration Konfiguration Konfiguration Konfiguration
Konfigurieren Sie die folgenden Objekte per Software:
• Name, dieser Name muss einzigartig sein und kann nicht für einen anderen Ein- oder Ausgang
verwendet werden.
Die Vorgabeeinstellung ist RTD1 bis RTD8.
• Die Einheit für die Eingangsrückkopplung:
• °C, Grad Celsius
• °F, Grad Fahrenheit
• Das RTD-Element:
• PT1000
• NI1000
• PT100
• Untere Schwellenwertgrenze.
• Obere Schwellenwertgrenze.
• Kleinste Änderung (Hysterese).
• Die analogen Eingänge können Meldungen mit Werten und Einheiten generieren, wenn:
• Die obere + Hysteresegrenze erreicht wird
• Die untere – Hysteresegrenze erreicht wird
• Der Zustand zwischen der oberen und unteren +/- Hysteresegrenze pendelt
Hinweis: Schwellen-/Hysteresewerte sind auf 5 Stellen mit max. 2 Nachkommastellen begrenzt.
