SMS-MULTI-IO
- 21 -
5.4 5.4 5.4 5.4 Analoge Eingänge Analoge Eingänge Analoge Eingänge Analoge Eingänge

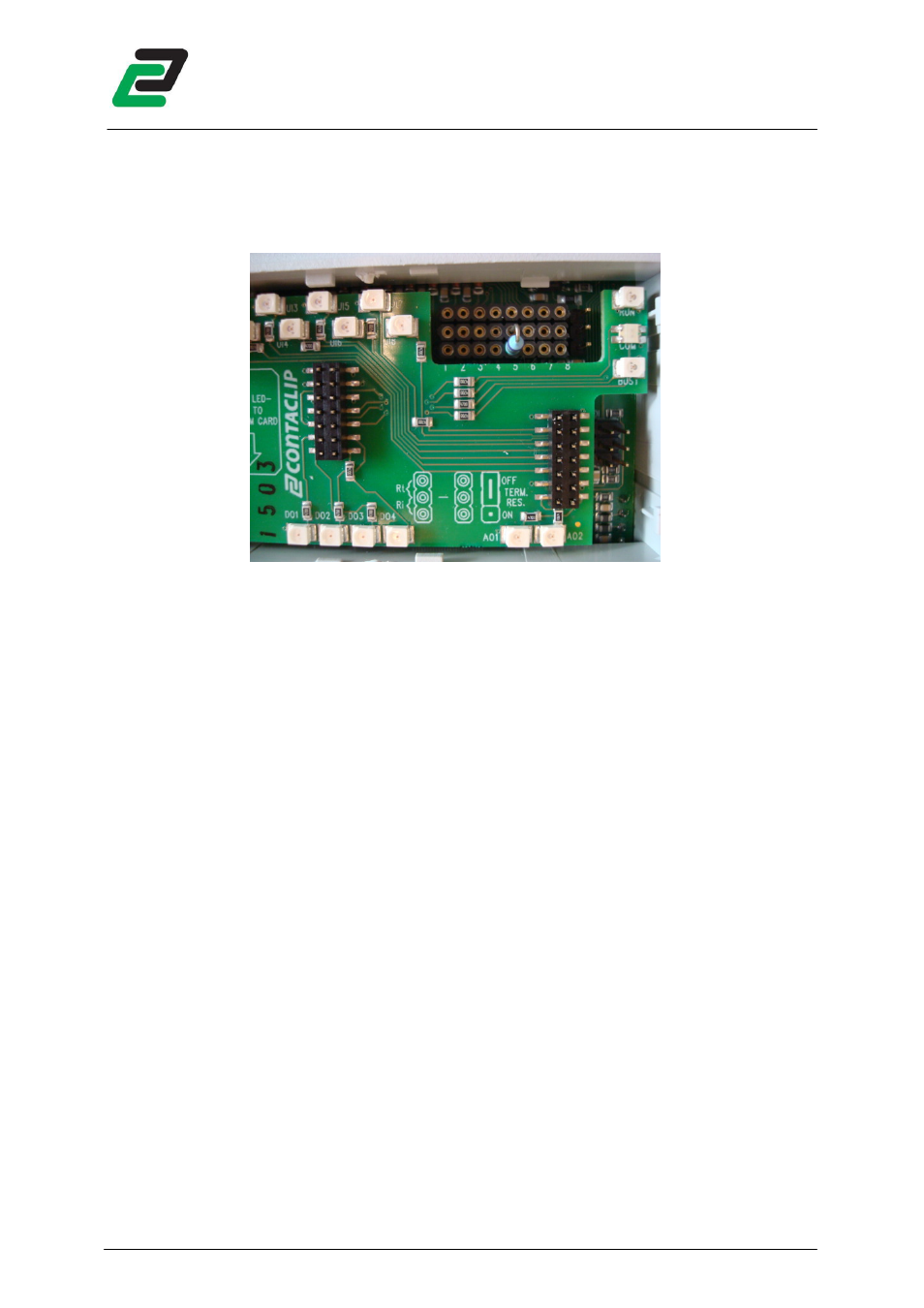

Um einen Eingang als Stromeingang zu nutzen, heben Sie den Deckel (sehen Sie 3.1) an, und setzen Sie
einen Widerstand mit 250Ω / 0,1% in die Steckleiste auf Ri ein:
Bei einem Eingang als Spannungseingang muss die Steckleiste unbestückt bleiben.
5.2.1 5.2.1 5.2.1 5.2.1 Konfiguration Konfiguration Konfiguration Konfiguration
Konfigurieren Sie die folgenden Objekte per Software:
• Name, dieser Name muss einzigartig sein und kann nicht für einen anderen Ein- oder Ausgang
verwendet werden.
Die Vorgabeeinstellung ist AI1 bis AI8.
• Die Eingangsquelle:
• 0 .. 10 V
• 0 .. 20 mA
• 4 .. 20 mA
• Die Einheit für die Eingangsrückkopplung. Z. B. Liter (l) oder Kilogramm (kg).
• Der kleinste Wert repräsentiert den skalierten Wert für 0 V, 0 mA oder 4 mA.
• Der größte Wert repräsentiert den skalierten Wert für 10 V oder 20 mA.
• Untere Schwellenwertgrenze.
• Obere Schwellenwertgrenze.
• Kleinste Änderung (Hysterese).
• Die analogen Eingänge können Meldungen mit Werten und Einheiten generieren, wenn:
• Die obere + Hysteresegrenze erreicht wird
• Die untere – Hysteresegrenze erreicht wird
• Der Zustand zwischen der oberen und unteren +/- Hysteresegrenze pendelt
Hinweis: Min./Max.- und Schwellen-/Hysteresewerte sind auf 5 Stellen mit max. 2 Nachkommastellen
begrenzt.
Z. B.:
Ein Wassertankpegel wird in 0 .. 10 V konvertiert. 0 V repräsentiert 10 Liter und 10 V repräsentieren
100 Liter. Soll eine Meldung gesendet werden, wenn der Tank einen unteren Pegel von 20 Litern und ei-
nen Füllstand von 80 Litern erreicht, so konfigurieren Sie das Modul folgendermaßen:
