SMS-MULTI-IO

- 21 -

5.2.2

5.2.2 Meldungen

Meldungen

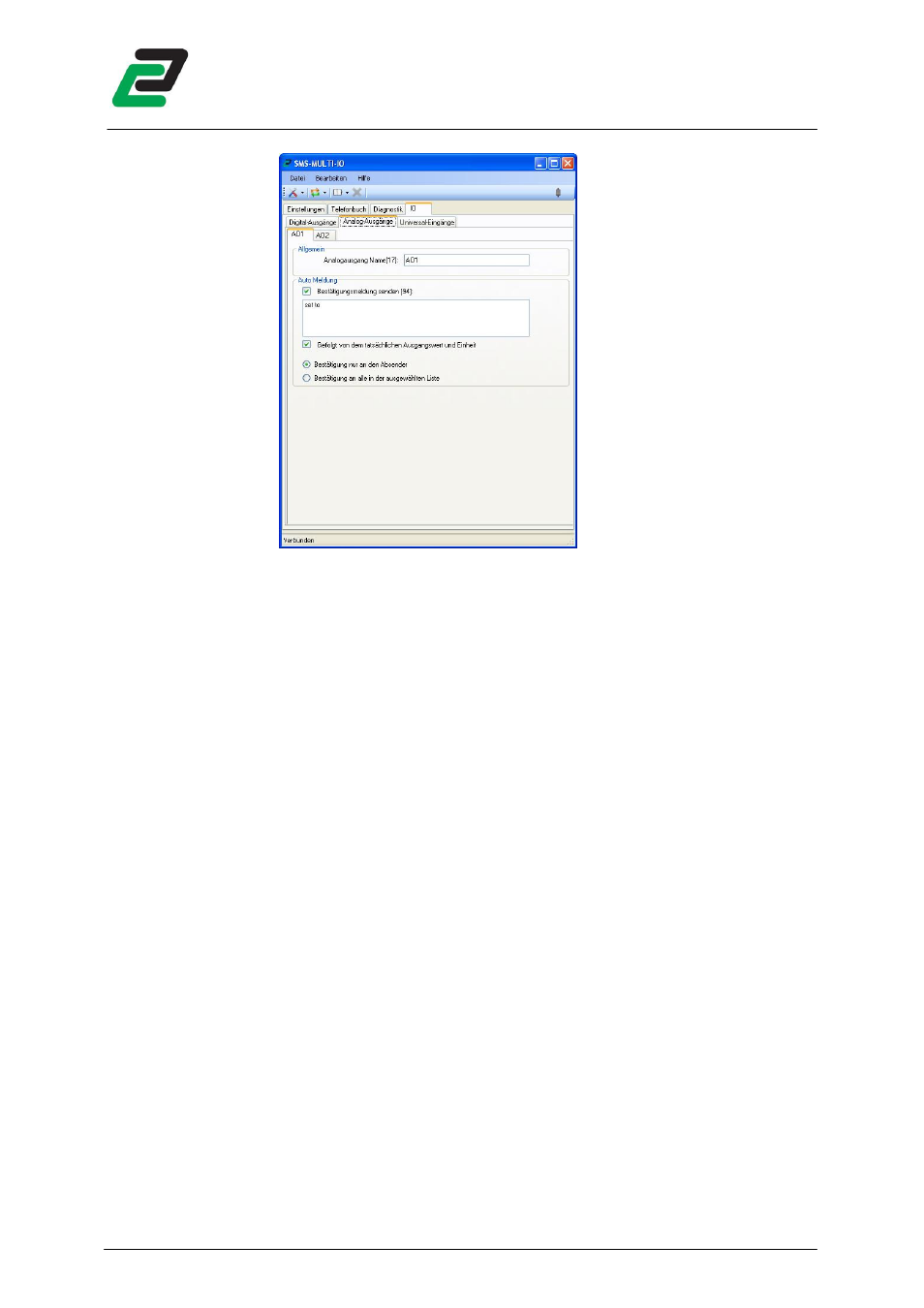

Analoge Ausgänge können einzeln oder als eine Gruppe eingestellt werden.

5.2.2.1

Schreiben auf mehrere analoge Ausgänge

Senden Sie die Vorgabemeldung, um alle analogen Ausgänge zu setzen:

wmaoxx

wmaoxxxxyyyy

xxyyyy

Die vier x repräsentierenden den Wert für AO1, die vier y den Wert für AO2. Die Werte reichen von
0000 (0 V) bis 1000 (10 V). Wenn Sie z. B.

wmao02500750

senden:

• Wird AO1 auf 2,5 V DC eingestellt
• Wird AO2 auf 7,5 V DC eingestellt

Das Modul sendet nur eine Bestätigungsmeldung mit den Ausgangswerten an den Absender: ‘Status
AO1=xxxx, AO2=xxxx‘

5.2.2.2

Schreiben auf einen einzelnen analogen Ausgang

Senden Sie die folgende Vorgabemeldung, um einen einzelnen AO-Punkt einzustellen:

waonxxxx

waonxxxx,

wobei

n= die Ausgangsnummer und xxxx den Wert darstellt. Wenn Sie z. B.

wao20900

senden, wird AO1 auf

9 V DC eingestellt.

Wird einem analogen Ausgang ein anwenderdefinierter Name zugewiesen, kann dieser angesprochen
werden, indem der Name mit Sternchen eingerahmt wird. Ein z. B. ‘Motor’ genannter Ausgang kann
durch Senden von

w*Motor*0500

eingestellt werden; dieser Ausgang wird auf 5 V DC eingestellt.

Nach der Einstellung sendet das Modul eine Bestätigungsmeldung: ‘Status AOn=xxxx‘‘, oder wenn ein
anwenderdefinierter Name zugewiesen wurde: ‘Status

Name

=xxxx‘

5.2.2.3

Lesen von mehreren analogen Ausgängen

Senden Sie, um den Zustand aller analogen Ausgänge abzufragen:

rmao

. Das Modul antwortet mit: ‘Sta-

tus AO1=xxxx, AO2=xxxx’

5.2.2.4

Lesen von einem an

Lesen von einem ana

alogen

logen

logen Ausgang

Ausgang

Senden Sie, um den Zustand eines einzelnen analogen Ausgangs abzufragen:

raon

, wobei n die Nummer

des angeforderten analogen Ausgangs repräsentiert. Das Modul antwortet mit: ‘Status AOn=xxxx’
