4.2. Rackeinbau und Kühlung
Rackeinbau
Das Gehäuse des D80 entspricht dem 19"-Standard und kann in
genormte Racks oder Einbauschränke montiert werden.
Bei der Dimensionierung von Racks oder Einbauschränken ist die
Länge der verwendeten Steckverbinder zu berücksichtigen. Im All‐
gemeinen sind dafür ca. 150 mm / 6" ausreichend.

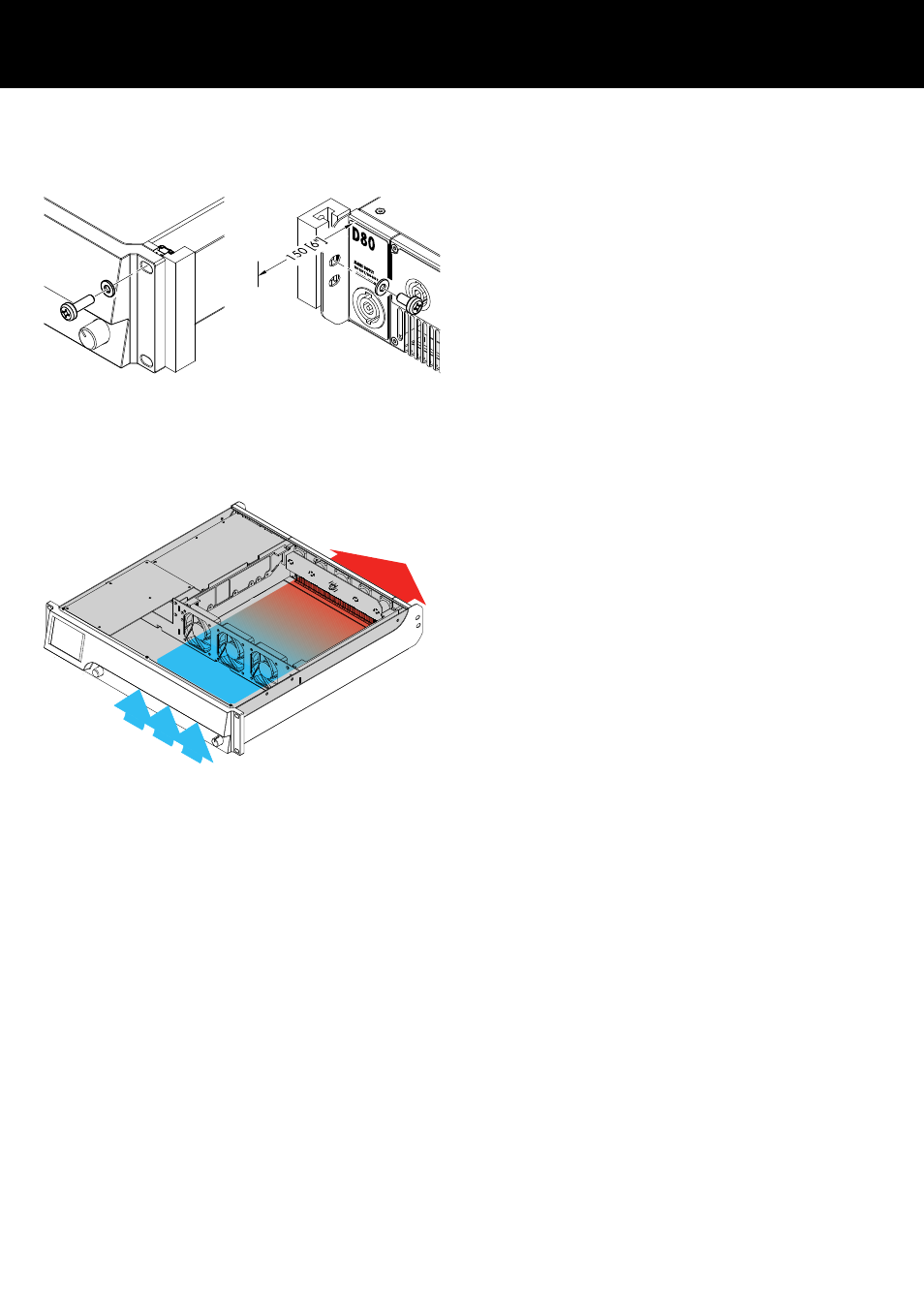

Achten Sie speziell bei mobilen Rack-Einheiten darauf, dass die
Geräte nicht nur an der Frontplatte durch geeignete Befestigungs‐
schrauben und Unterlegscheiben befestigt werden (siehe nebenste‐
hende Abbildung), insbesondere dann, wenn der Verstärker nicht
durch andere Geräte oder den Boden des Racks unterstützt wird.
–
Verschrauben Sie die Haltelaschen am hinteren Ende der Sei‐
tenteile des Verstärkers mit dem Einbauschrank/Rack mit Hilfe
geeigneter Befestigungsschrauben und Unterlegscheiben.
–
Oder verwenden Sie geeignete Gleitschienen.
Kühlung
Für die Betriebssicherheit der Leistungsverstärker sind die thermi‐
schen Verhältnisse von entscheidender Bedeutung. Der D80 Ver‐
stärker saugt die kühle Luft über drei interne Lüfter an der Vorder‐
seite in das Gehäuse und leitet die warme Luft nach hinten zur
Rückseite.
–
Stellen Sie sicher, dass die Zufuhr kühler Luft gewährleistet ist.
–
Blockieren Sie keinesfalls die Lüftungsöffnungen an der Vorder-
und Rückseite des Gerätes.
–
Werden Geräte - z.B. bei Festinstallationen - in geschlossene
19"-Schränke eingebaut, rüsten Sie diese mit einem zusätzli‐
chen Lüftereinschub mit austauschbarer Filtermatte aus.
–
Installieren Sie keine D80 Verstärker zusammen mit D6 oder
D12 Verstärkern in einem Rack.
–
Achten Sie darauf, dass sich neben D80 Verstärkern keine
anderen Geräte im Rack befinden, die zusätzliche Wärme mit
entgegengesetzter Luftströmung produzieren.
Grunderwärmung
Im Gegensatz zu anderen Verstärkern erzeugt der D80 im Leerlauf
eine Grunderwärmung von ca. 40 °C im hinteren Teil des Gerätes.
Während des Betriebs erhöht sich diese Temperatur nur unwesent‐
lich. Siehe dazu auch Þ Kapitel 12.4. "Strom-/Leistungsaufnahme
