Recall:
Aufruf der in einem Preset gespeicherten Geräteeinstel‐
lungen.
Store:
Speichern der aktuellen Geräteeinstellungen in den
gewählten Preset-Speicher.
Clear:
Der gewählte Preset-Speicher wird zurückgesetzt und
der Zusatz «(empty)» erscheint auf der Schalt‐
fläche «Name».
Hinweis: Bei der Auswahl einer dieser Funktionen wird ein
entsprechender Bestätigungsdialog angezeigt, mit dem die
Auswahl entweder bestätigt oder über die Zurück-Schaltfläche
( ) verworfen werden kann.

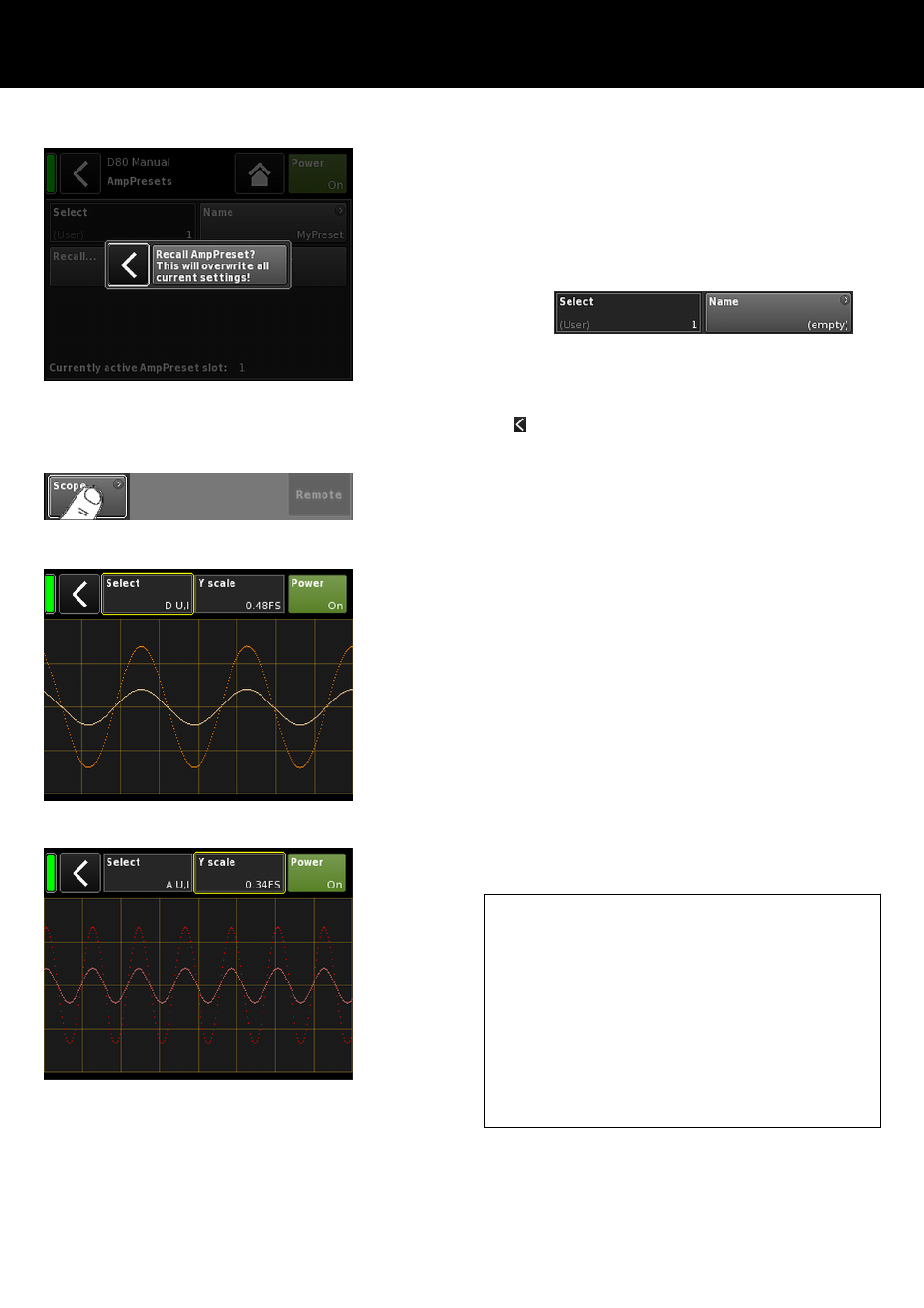

9.5.6. Scope
Die «Scope»-Funktion ermöglicht eine grundlegende Signalbewer‐
tung der Ausgangsspannung (Vollfarbe) und des Ausgangsstroms
(Halbfarbe) des Verstärkers.
Select
A U, I
Ausgangsspannung und -strom Kanal A.
B U, I
Ausgangsspannung und -strom Kanal B.
C U, I
Ausgangsspannung und -strom Kanal C.
D U, I
Ausgangsspannung und -strom Kanal D.
All U
Ausgangsspannung aller Kanäle.
All I
Ausgangsstrom aller Kanäle.
All U, I
Ausgangsspannung und -strom aller Kanäle.
Y scale
Skala der Messwerte in FS (Full Scale). 1.0 FS stellt die maximale
Ausgangsspannung oder den maximalen Ausgangsstrom dar.
Anwendungsbeispiele
Die Scope-Funktion eignet sich beispielsweise für ...:
–
die Bewertung der Signalqualität.
–
die Feststellung von Phasenverschiebungen zwischen den
Kanälen.
–
eine grobe Einschätzung des Crest-Faktors.
–
die Überprüfung der Ausgangskanäle (z.B. kein Aus‐
gangsstrom angezeigt Þ Verbindungskabel defekt oder
kein Lautsprecher angeschlossen.
–
die Überprüfung der Endstufen (z.B. keine Ausgangs‐
spannung angezeigt).
