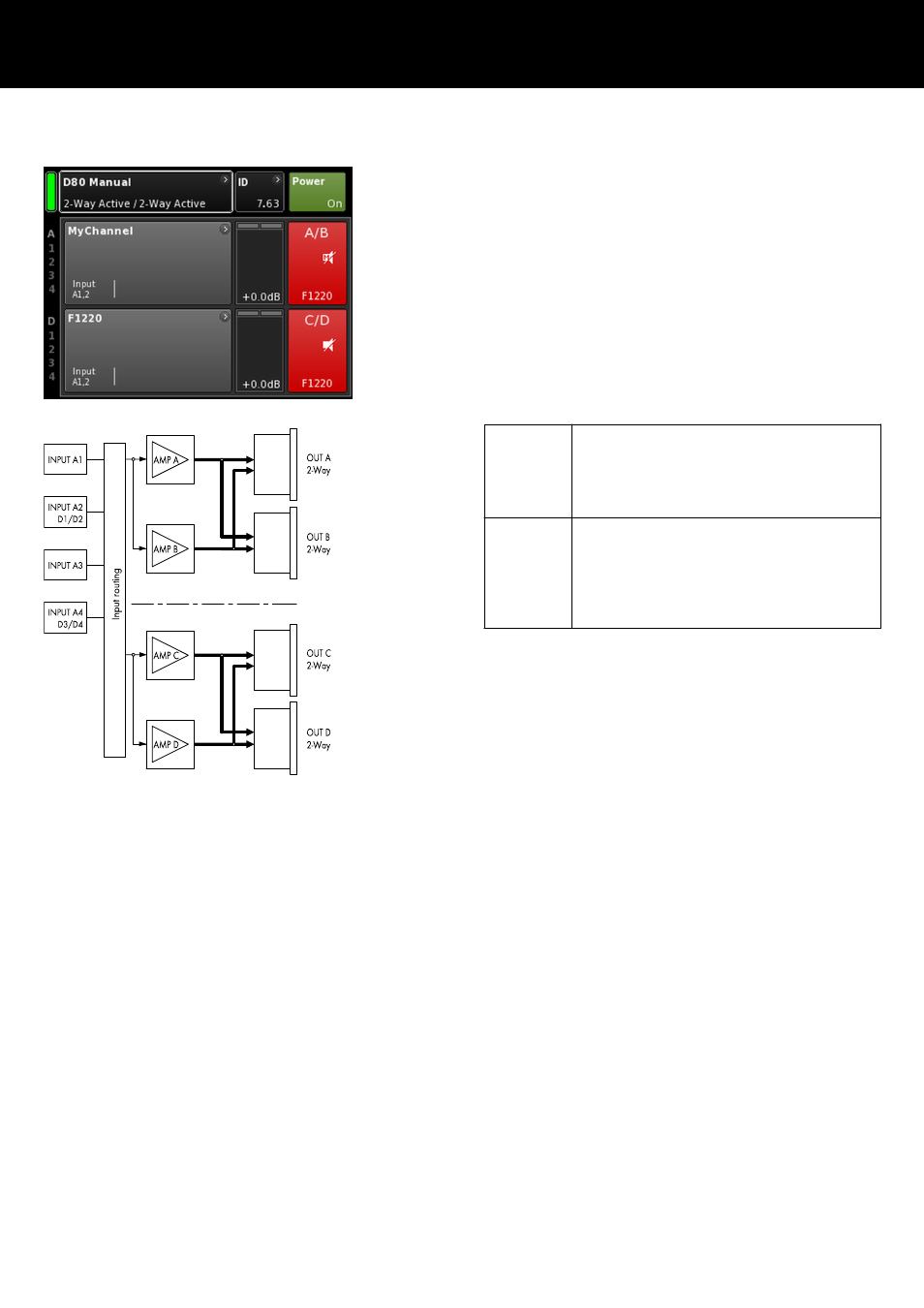

2-Way Active Modus (2-WAY)
Der 2-Way Active Modus dient dem Betrieb der d&b Aktivsysteme.
Im 2-Way Active Modus liegen beide Verstärkerkanäle des ent‐
sprechenden Paares (AMP A/B, AMP C/D) an beiden Ausgangs‐
buchsen an (AMP A und AMP B an OUT A und B ... ). Der Audio-
Eingang für jedes Verstärkerkanalpaar kann über das
Eingangsrouting zugewiesen werden.
Kanal B (D) übernimmt sämtliche Einstellungen und das Eingangs‐
signal von Kanal A (C); er ist nicht individuell konfigurierbar.
Die Pinbelegung von NL4- und EP5-Anschlüssen in Verbindung mit
der Ausgangskonfiguration kann der folgenden Tabelle ent‐
nommen werden.
NL4 SPEAKER OUTPUTS A/B (C/D):
1+ = Amp A (C) pos. (LF)
1— = Amp A (C) neg.(LF)
2+ = Amp B (D) pos. (MF/HF)
2— = Amp B (D) neg. (MF/HF)
EP5 SPEAKER OUTPUTS A/B (C/D):
1 = Amp A (C) pos. (LF)
2 = Amp A (C) neg. (LF)
3 = Amp B (D) pos. (MF/HF)
4 = Amp B (D) neg. (MF/HF)
5 = n.c.
2 x 2-Way Active Modus
