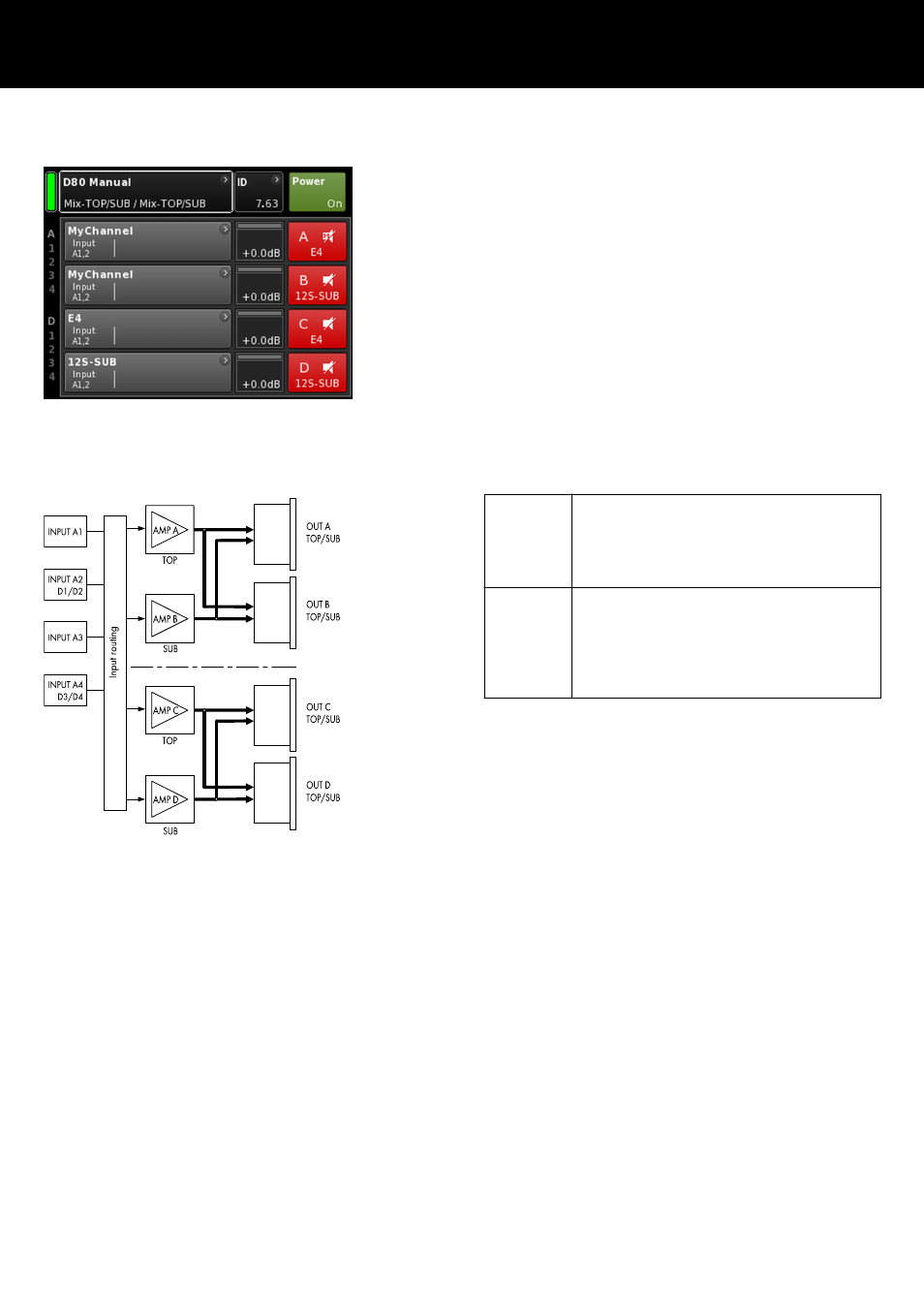

Mix TOP/SUB Modus (A/B MIX, C/D MIX)
Im Mix TOP/SUB Modus können d&b Fullrange-Systeme (Passiv-
Systeme) und aktiv getrennte d&b Subwoofersysteme unterei‐
nander über eine einzige 4-adrige Zuleitung mit dem Verstärker
verbunden werden.
Auf Kanal A (C) sind nur TOP-Lautsprecher und auf Kanal B (D) nur
Subwoofer einstellbar.
Im Mix TOP/SUB Modus liegen beide Verstärkerkanäle des ent‐
sprechenden Paares (AMP A/B, AMP C/D) an beiden Ausgangs‐
buchsen an (AMP A und AMP B an OUT A und OUT B ...), wäh‐
rend der Signaleingang für jeden Verstärkerkanal über das
Eingangsrouting zugewiesen werden kann.
Zwei Ausgänge (A/B, C/D) sind parallel geschaltet und belegen
die entsprechenden Pins für TOP- oder SUB-Konfigurationen.
Die Pinbelegung von NL4- und EP5-Anschlüssen in Verbindung mit
der Ausgangskonfiguration kann der folgenden Tabelle ent‐
nommen werden.
NL4 SPEAKER OUTPUTS A/B (C/D):
1+ = Amp A (C) pos. (TOP)
1— = Amp A (C) neg.(TOP)
2+ = Amp B (D) pos. (SUB)
2— = Amp B (D) neg. (SUB)
EP5 SPEAKER OUTPUTS A/B (C/D):
1 = Amp A (C) pos. (TOP)
2 = Amp A (C) neg. (TOP)
3 = Amp B (D) pos. (SUB)
4 = Amp B (D) neg. (SUB)
5 = n.c.
2 x Mix TOP/SUB Modus
d&b D80 Handbuch 1.9 de 39
