4.3.3. Ausgänge
WARNUNG!
Gefahr eines elektrischen Schlags
Die Ausgänge des Verstärkers können gefährliche Spannungen
führen.
–
Verwenden Sie nur isolierte Lautsprecherkabel mit korrekt
angeschlossenen Steckern.
–
Verbinden Sie auf keinen Fall einen Kontakt eines Verstärker‐
ausgangs mit einem anderen Ausgang, Eingang oder Schutz‐
erde.

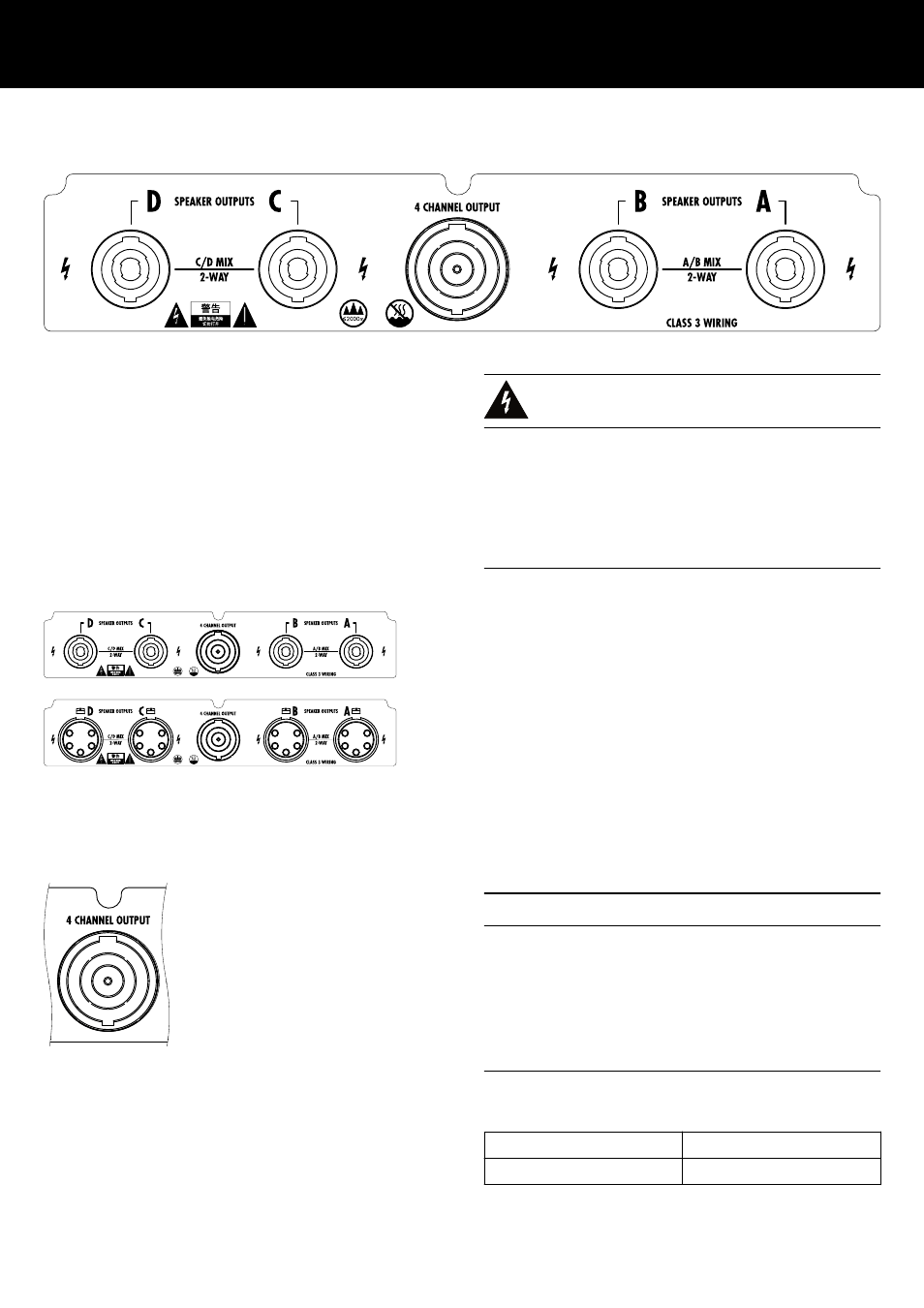

SPEAKER OUTPUTS
Je nach gewählter Ausgangsoption wird der Verstärker mit vier
NL4- oder EP5-Ausgangsbuchsen geliefert.
Die korrekte Pinbelegung richtet sich nach der gewählten Aus‐
gangskonfiguration und wird für die entsprechenden Ausgänge
automatisch eingestellt.
Hinweis: Eine ausführliche Beschreibung der möglichen Aus‐
gangskonfigurationen und die Konfiguration des entsprech‐
enden Ausgangsmodus finden sich in Þ Kapitel 9.3.1. "Aus‐
gangskonfiguration" auf Seite 38.
Welche Systeme in der betreffenden Ausgangskonfiguration
betrieben werden können, entnehmen Sie bitte dem jeweiligen
Lautsprecherhandbuch.
4 CHANNEL OUTPUT
ACHTUNG!
Der 4 CHANNEL OUTPUT ist nur als Schnittstelle für ein Rack-
Panel oder für Lautsprecher-Multicore oder Breakout-Adapter vor‐
gesehen.
Verbinden Sie niemals einen Lautsprecher, weder ein passives
noch ein aktives System, mit diesem Ausgang. Andernfalls besteht
die Gefahr einer Beschädigung der Komponenten oder des Ver‐
stärkers.
Der zentrale NL8-Ausgang führt die Ausgangssignale aller vier
Verstärkerkanäle mit der folgenden Pinbelegung:
1+/— = Channel A pos. / neg. 2+/— = Channel B pos. / neg.
3+/— = Channel C pos. / neg. 4+/— = Channel D pos. / neg.
