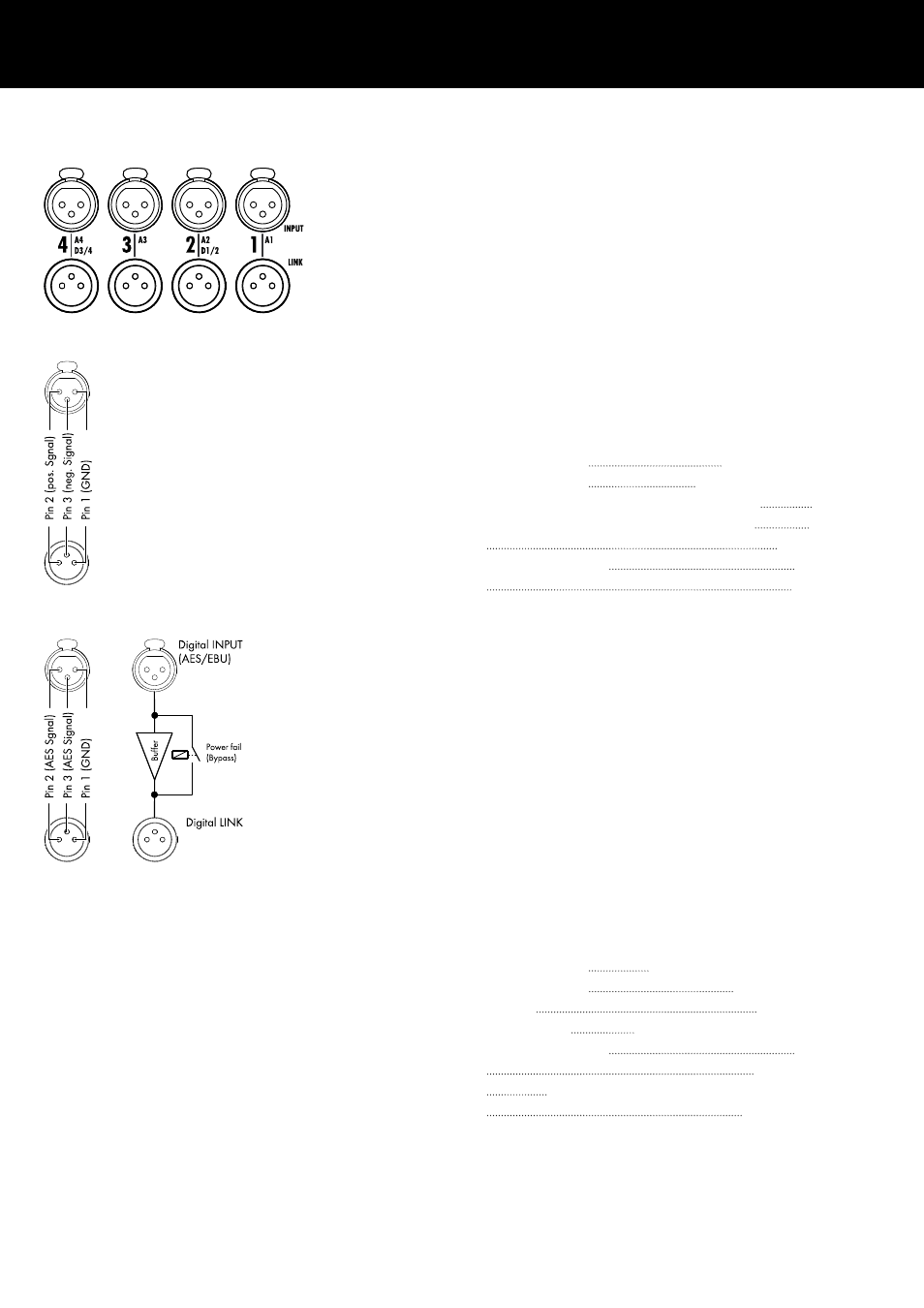

4.3.2. Audio INPUT und LINK Ausgänge
Alle Signalein- und Linkausgänge 1-4 befinden sich auf der Gerä‐
terückseite.
Diese können entweder als vier analoge Eingänge, zwei analoge
und zwei AES-Kanäle oder als vier AES-Kanäle konfiguriert werden
(siehe dazu auch Þ Kapitel 9.2. "Input (Eingang)" auf Seite 35).
Jeder Eingang kann auf jeden der Ausgänge A bis D geroutet
werden (siehe dazu auch Þ Kapitel 10.6. "Input routing"
auf Seite 59).
Analoger INPUT und LINK (A1 - A4)
Für jeden Kanal steht ein dreipoliger, symmetrischer XLR-Eingang
zur Verfügung. Die INPUT LINK-Ausgangsbuchsen sind parallel mit
den Eingangsbuchsen verbunden, um weitere Geräte zu ver‐
sorgen.
Technische Daten
Anschlussbelegung 1 = GND, 2 = pos., 3 = neg.
Eingangsimpedanz 38 kOhm, elektronisch symmetriert
Gleichtaktunterdrückung (CMRR@100 Hz/10 kHz) > 70/50 dB
Max. Eingangspegel (symmetrisch/unsymmetrisch) +25/17 dBu
+27 dBu @ 0 dBFS
LINK analog (A1 - A4) XLR 3-pol. Male
parallel zu Input
Digitaler INPUT und LINK (D1/2 - D3/4)
Die Eingänge 2 (D1/2) und 4 (D3/4) können einzeln als
AES/EBU (AES 3) Eingänge konfiguriert werden.
Hinweis: Bei der Konfiguration der digitalen Eingänge sind
die übrigen Eingänge und Linkausgänge 1 (A1) und/oder 3
(A3) deaktiviert.
Der LINK Ausgang (2/4) erweitert die Funktionalität des D80. Eine
aktive Elektronik führt eine verzögerungsfreie Signalaufbereitung
des Digitalsignals durch (Pegel/Flanken) und stellt dieses am
Digital LINK zur Verfügung. Dies ermöglicht eine deutlich einfa‐
chere Verkabelung (Durchschleifen). Die sonst notwendigen
AES/EBU Verteilverstärker können entfallen.
Für den Havariefall (z.B. bei Stromausfall) schaltet ein Bypass-
Relais das Signal direkt auf die LINK-Buchse durch. In dieser Situa‐
tion wird das digitale Eingangssignal an der Signalaufbereitung
vorbei direkt zum LINK Ausgang geführt.
Technische Daten
Anschlussbelegung 1 = GND, 2 = AES Signal, 3 = AES Signal
Eingangsimpedanz 110 Ohm, trafosymmetriert
Sampling 48 / 96 kHz / 2 Ch/n
Synchronisation Word-Sync: PLL-locked to source (slave mode)
LINK digital (Ausgang) XLR 3-pol. Male
elektronisch symmetriert
analoge Signalaufbereitung (Refresh) in Signalform- und Pegel
Power Fail Relay (Bypass)
