3. Vorbereitungen
3.1. Allgemeine Vorbereitungen
Planen und überprüfen Sie den akustischen und mechanischen Aufbau
zunächst mit ArrayCalc. Anhand des Riggingplots können die Rigger die
exakte Position der Hängepunkte, Sicherungspunkte und Kettenzüge für
die Konfiguration setzen.
WARNUNG! Die Kettenzüge und deren Hängepunkt müssen für das
gesamte Systemgewicht ausgelegt sein.
Wird ein einzelnes Array über zwei Kettenzüge geflogen,
muss jeder Kettenzug für das gesamte Systemgewicht
ausgelegt sein.
Sorgen Sie vor Ort für genügend freien Arbeitsbereich um das Array
aufzubauen und hochzuziehen. Überprüfen Sie, dass die Ketten der Mo-
torzüge gerade hängen, nicht in sich verdreht sind und sich die Motoren
an den vorgesehenen Positionen befinden.
3.2. Prüfungen vor dem Aufbau
Überprüfen Sie vor jedem Einsatz alle Systemkomponenten. Dies bein-
haltet auch die integrierten Riggingkomponenten und Aufnahmevorrich-
tungen an den Lautsprechern.
Wenn auch nur geringste Zweifel an der Sicherheit und Funktion des
Systems oder einer einzelnen Komponente bestehen, darf es nicht ein-
gesetzt werden. Beschädigte Komponenten dürfen nicht weiter verwen-
det werden und müssen aussortiert bzw. ausgetauscht werden. Beach-
ten Sie hierzu auch das Kapitel 6. Pflege und Wartung / Entsorgung auf
Seite 30.
3.3. J-Serie Locking Pins
WARNUNG! Das Stahlseil, über welches die Pins miteinander verbun-
den sind, dient NICHT zum Aufhängen eines Lautspre-
chers bzw. zur Aufnahme von Lasten. Das Gewicht des
Lautsprechers wird ausschließlich von den Front und
Splay Links in Verbindung mit den Riggingsträngen der
Lautsprecher aufgenommen.

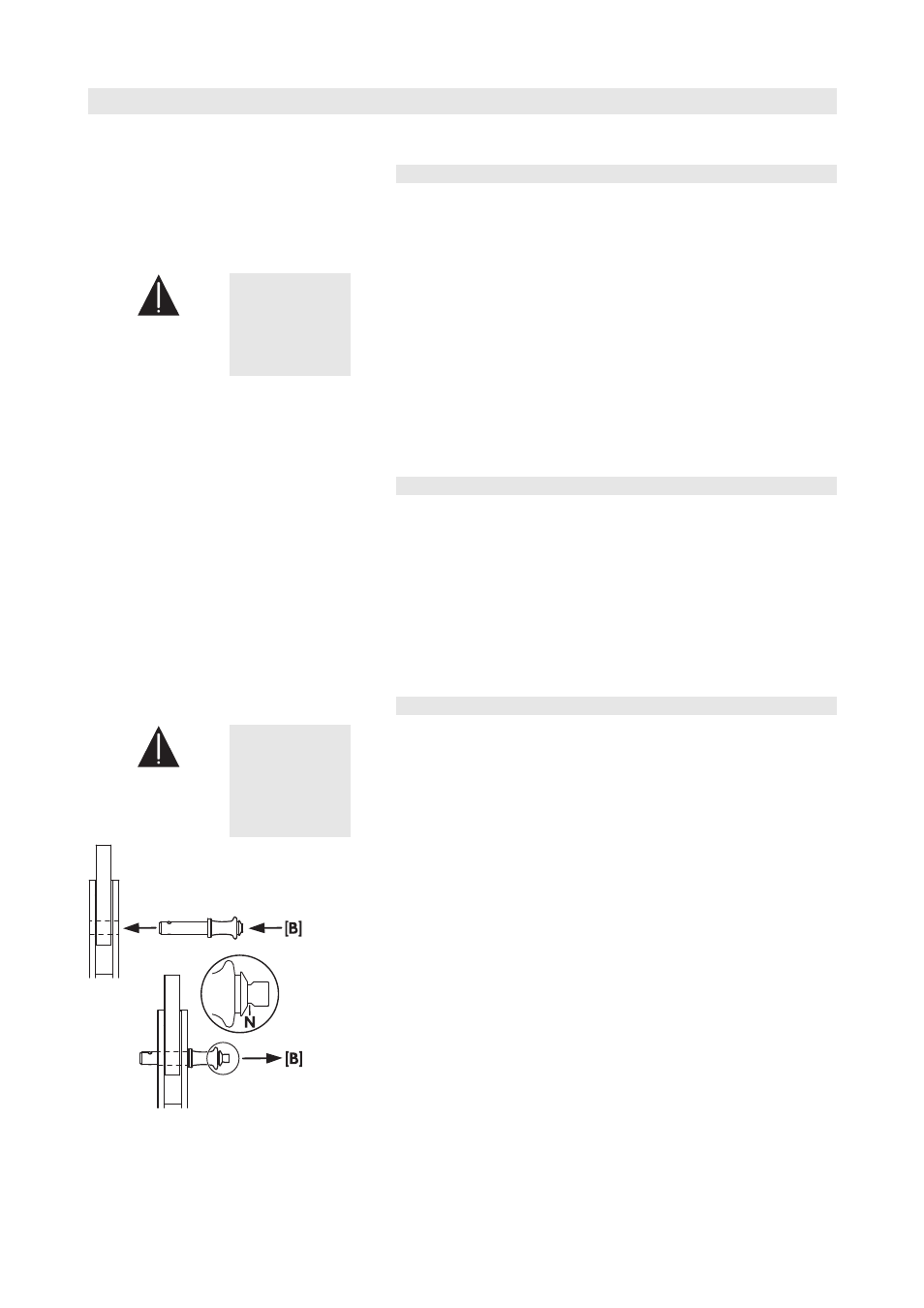

Fig. 10: J-Serie Locking Pins, Quicklock
Montage (Quicklock-Prinzip)
1. Durch Drücken des Verriegelungsbolzens [B] werden die beiden
Sperrkugeln gelöst und der Pin lässt sich durch die Array Links in die
vorgesehenen Aufnahmen einrasten.
2. Durch Loslassen des Bolzens [B], bei vollständig eingeführtem Pin,
werden die Kugeln wieder verriegelt. Die Locking Pins weisen hierzu
eine Markierung (sichtbare
Nut) auf, die anzeigt ob die Pins ord-
nungsgemäß eingerastet sind.
Für das J-Serie Riggingsystem kommen folgende Locking Pins zum Ein-
satz:
