4.1. Aufbauvariante 1: J8/J12 Array
4.1.1. Vorbereitungen und Aufbaufolge
Das Array kann komplett am Boden zusammengebaut werden, ohne
dass ein Lautsprecher von Hand angehoben werden muss. Auf den Roll-
brettern können die Lautsprecher einfach in Position gebracht und an-
schließend über die Front Links miteinander verbunden werden.
1. Bereiten Sie Ihre Lautsprecherkabel entsprechend den verwendeten
Verstärkerkanälen vor.
2. Stellen Sie die Lautsprecher in der richtigen Reihenfolge und
Ausrichtung zusammen und verbinden Sie die Lautsprecher wie
folgt:
Verbinden der Lautsprecher über die Front Links
(Fig. 25 a–c)
3. Mit je einer Person an den Griffseiten der Lautsprecher, lösen Sie
zunächst beide Locking Pins der Front Links und schieben Sie die
Front Links bis zum Anschlag heraus. Die Front Links sind von unten
durch eine Aussparung am Rollbrett zugänglich. (Fig. 25a).
4. Arretieren Sie den Front Link des Lautsprechers mit einem Locking
Pin. (Fig. 25b).
5. Schieben Sie die Lautsprecher zusammen und arretieren Sie den
Front Link mit dem zweiten Locking Pin im vorderen Riggingstrang
des folgenden Lautsprechers (Fig. 25c). Bei unebenem Untergrund ist
u.U. ein leichtes Anheben des Lautsprechers hilfreich.
Wiederholen Sie die Schritte 3 bis 5 für jeden weiteren Lautsprecher in
gleicher Weise.
HINWEIS: Zur leichteren Montage des Flugrahmens empfehlen wir zu-
nächst nur drei Lautsprecher zu verbinden und im Anschluss daran be-
reits den Flugrahmen wie folgt zu montieren.
Montage des Flugrahmens (Fig. 26, Fig. 27a/b; Fig. 28)
Hinweis: In Verbindung mit dem E7441 Touringcase, kann der Flug-
rahmen auf einfache Weise montiert werden. Das Touringcase erlaubt
dabei die exakte Positionierung des Flugrahmens auf Höhe der Front
Links am Lautsprecher. In diesem Fall muss der Flugrahmen so im Tou-
ringcase eingelegt sein, dass die Rahmenösen [1.2] bzw. das Lochraster
der Mittelschiene nach unten zeigen und die Vorderseite des Rahmens
zur Grundplatte zeigt - Fig. 26.
6. Bereiten Sie die Front Links am ersten Lautsprecher vor, wie in den
Schritten 3 und 4 beschrieben und rollen Sie das Touringcase in
Position.
7. Mit je einer Person auf jeder Seite, öffnen Sie das Touringcase und
kippen es auf dessen Grundplatte, so dass der Flugrahmen jetzt vor
dem betreffenden Lautsprecher positioniert ist.
8. Lösen Sie die Klettbänder über die der Flugrahmen im Case fixiert
ist.
9. Schieben Sie die Lautsprecher in Richtung Flugrahmen, bis die Front
Links des ersten Lautsprechers vollständig in die Aufnahmen am
Flugrahmen eingeführt sind - Fig. 27a.
10. Arretieren Sie jetzt die Front Links wiederum mit dem zweiten
Locking Pin am Flugrahmen - Fig. 27b.
J-Serie, Rigginghandbuch (1.3 DE) Seite 18 von 34
a)
b)
c)

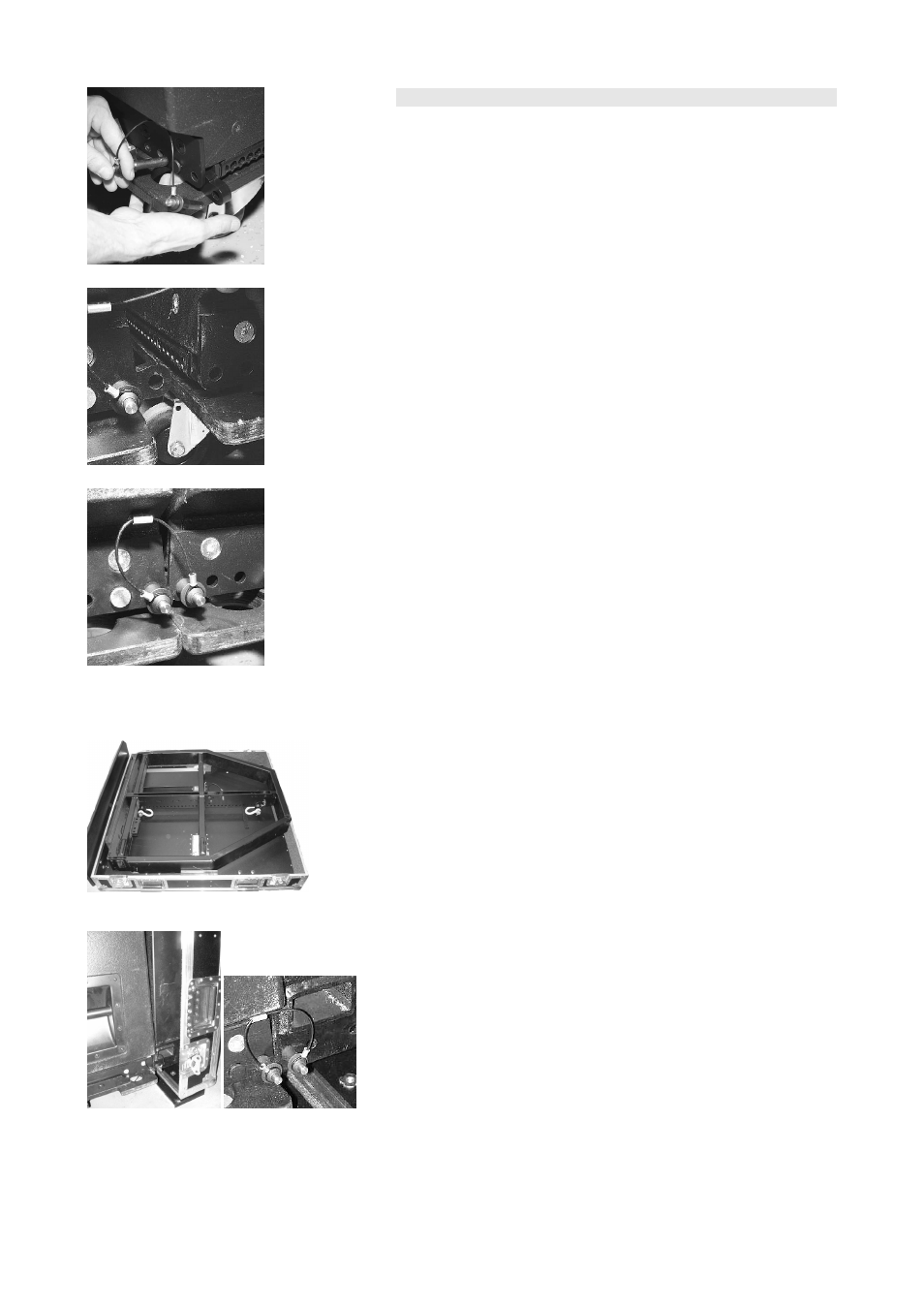

Fig. 25: Verbinden der Front Links
Fig. 26: J Flugrahmen im Transportcase
(E7441)
a) b)
Fig. 27: Montage des J Flugrahmens
