Fixierung der Öffnungswinkel
21. Heben Sie den Flugrahmen mit Hilfe des Kettenzuges solange an, bis
sich der Splay Link des ersten Lautsprechers über den gesteckten
Locking Pin am zentralen Riggingstrang des folgenden Lautsprechers
geschoben hat (Fig. 31a/b).
22. Senken Sie den Flugrahmen wieder ab, bis der Splay Link am
Locking Pin eingehakt ist und der zweite Locking Pin gesteckt und
verriegelt werden kann. (Fig. 31b)
23. Wiederholen Sie diesen Hebe- und Senkvorgang für jeden
Lautsprecher, bis alle Öffnungswinkel fixiert sind und die Splay Links
mit dem zweiten Locking Pin gesichert sind.
Alternativ kann dieser Vorgang auch für eine Gruppe von Lautspre-
chern in einem Zug vorgenommen werden. In diesem Fall heben Sie den
Flugrahmen soweit an, bis alle Splay Links der betreffenden Gruppe
über die gesteckten Locking Pins geschoben sind.
Senken Sie den Flugrahmen wieder ab und rasten Sie die verbleiben-
den Locking Pins nacheinander ein, so dass alle Öffnungswinkel fixiert
und die Splay Links gesichert sind.
Abnehmen der Rollbretter (Fig. 32a-c)
Die Rollbretter verfügen auf einer Seite über einen festen Pin und auf
der anderen Seite einen lösbaren Locking Pin.
24. Heben Sie das Array soweit an, bis der oberste Lautsprecher auf
Arbeitshöhe ist.
25. Mit einer Person an jeder Seite lösen Sie den Locking Pin während
Sie das Rollbrett festhalten.
26. Klappen Sie das Rollbrett nach vorne heraus und schieben Sie es zur
anderen Seite.
27. Nehmen Sie das Rollbrett nach vorne ab.
28. Nehmen Sie alle erreichbaren Rollbretter in der selben Weise ab.
29. Heben Sie das Array wiederum an, bis Sie Zugang zu den
verbleibenden Rollbrettern haben und nehmen Sie diese in gleicher
Weise ab.
Durch die versenkten Aussparungen an der Oberseite lassen sich, nach
Eindrehen der Rollen, die Rollbretter einfach stapeln und beiseite fahren
- Fig. 32c.
Überprüfung der Verkabelung
30. Sind die Verstärker angeschlossen und in Betrieb, kann mit deren
System Check-Funktion oder über die MUTE Tasten der
Verstärkerkanäle zusammen mit einem Testsignal die Funktion und
richtige Zuordnung der einzelnen Lautsprecher im Array verifiziert
werden.
Hochfahren und Sichern des Arrays
Wenn alle mechanischen Einstellungen und Sicherheitsprüfungen durch-
geführt worden sind, kann das Array in seine Betriebsposition hochge-
fahren und gesichert werden.
Achten Sie beim Anheben darauf, dass sich die Lautsprecherkabel nicht
verfangen oder verklemmen. Die Kabel können während des Anhebens
des Systems mit dem Motorkabel zu einem Strang zusammengebunden
werden.
Alle (bewegten) Kettenzugmotoren und Anschlagmittel dürfen sich nicht
verhaken. Das Array muss langsam und gleichmäßig angehoben wer-
den, damit es sich während des Anhebens nicht aufschaukelt.
J-Serie, Rigginghandbuch (1.3 DE) Seite 20 von 34
a) b)
c)

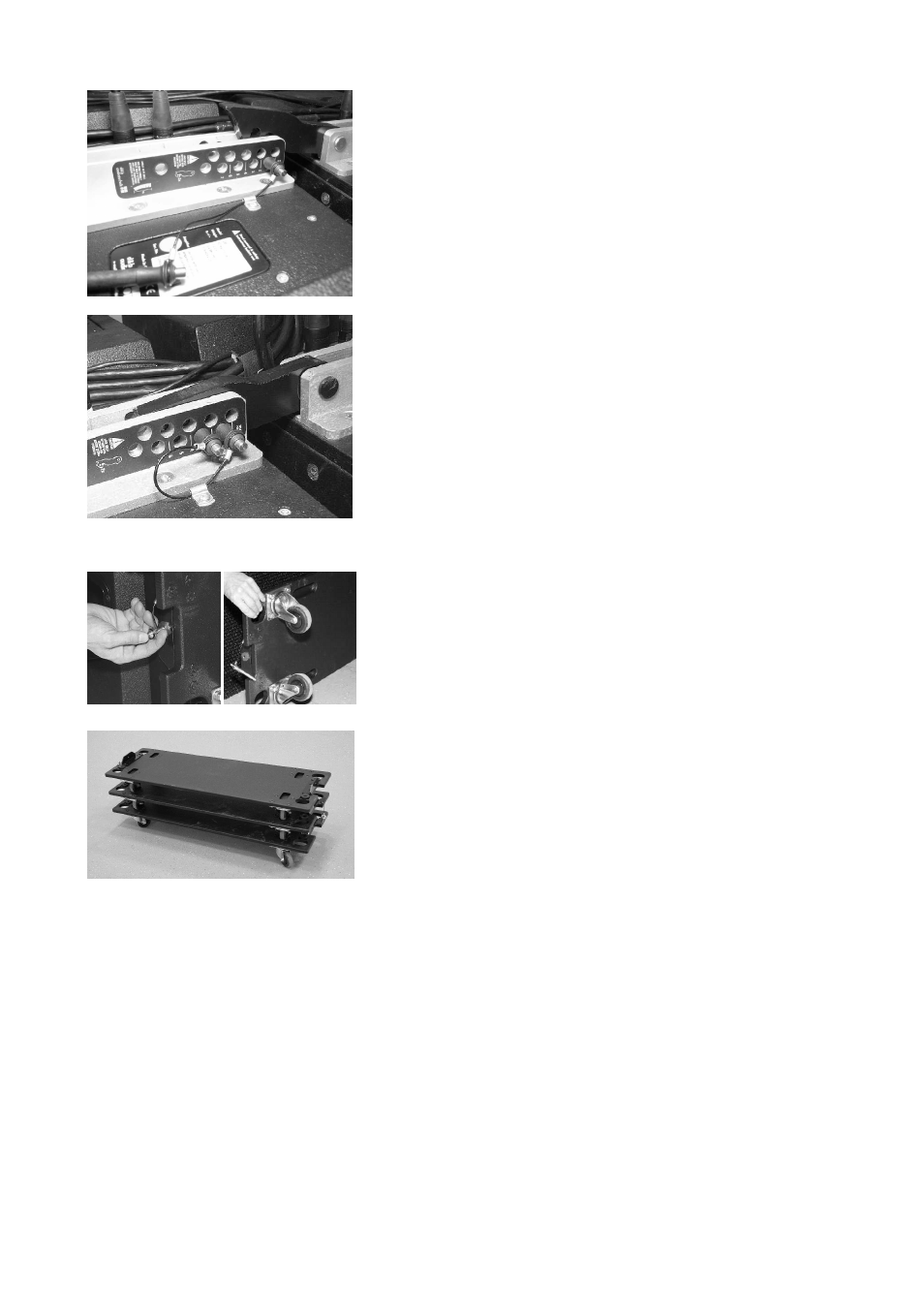

Fig. 32: Rollbretter abnehmen
a)
b)
Fig. 31: Fixierung der Öffnungswinkel
