4.4.4. Groundstack aus J-SUB und J8/J12
Beim Aufbau von Groundstacks aus J-SUB und J8/J12 Lautsprechern,
ist ein Flugrahmen zwischen der SUB-Anordnung und dem ersten J8
bzw. J12 Lautsprecher als Adapter notwendig.
Aufbau
1. Nehmen Sie den Transportdeckel des J-SUB ab.
2. Mit je einer Person an den Griffseiten, legen Sie den J-SUB auf des-
sen Unterseite.
3. Für jeden weiteren J-SUB verfahren Sie wie in Schritt 1und 2.
4. Fixieren Sie die Lautsprecher untereinander über deren Front und
Rear Links - Fig. 41.
Montage des Flugrahmens
5. Legen Sie den Flugrahmen so auf dem obersten J-SUB ab, dass der
Lochindex der Mittelschiene nach oben zeigt.
6. Fixieren Sie den Flugrahmen über die Front Links des obersten J-SUB
und dem Splay Link des Flugrahmens (J-SUB-Position).
Montage der J8/J12 Lautsprechern
7. Die Montage der J8/J12 Lautsprecher erfolgt in gleicher Weise wie
im vorigen Kap. 4.4.3 Groundstack aus J8/J12 auf Seite 26 be-
schrieben.
Verkabeln des Groundstack
8. Verkabeln Sie die Lautsprecher entsprechend der verwendeten Ver-
stärkerkanäle.
Sicherung des Aufbaus
9. Sichern Sie den Aufbau gegen Verrutschen und Umfallen.
Abbau
Der Abbau erfolgt in umgekehrter Reihenfolge. Es gelten die selben
Sicherheitshinweise.
4.4.5. J-SUB Stacks
Beim Aufbau eines konventionellen J-SUB-Stack empfehlen wir ebenso,
die Lautsprecher untereinander über die Front und Rear Links zu verbin-
den - Fig. 43.
Sichern Sie den Aufbau gegen Verrutschen und Umfallen.
J-Serie, Rigginghandbuch (1.3 DE) Seite 28 von 34
a) b)

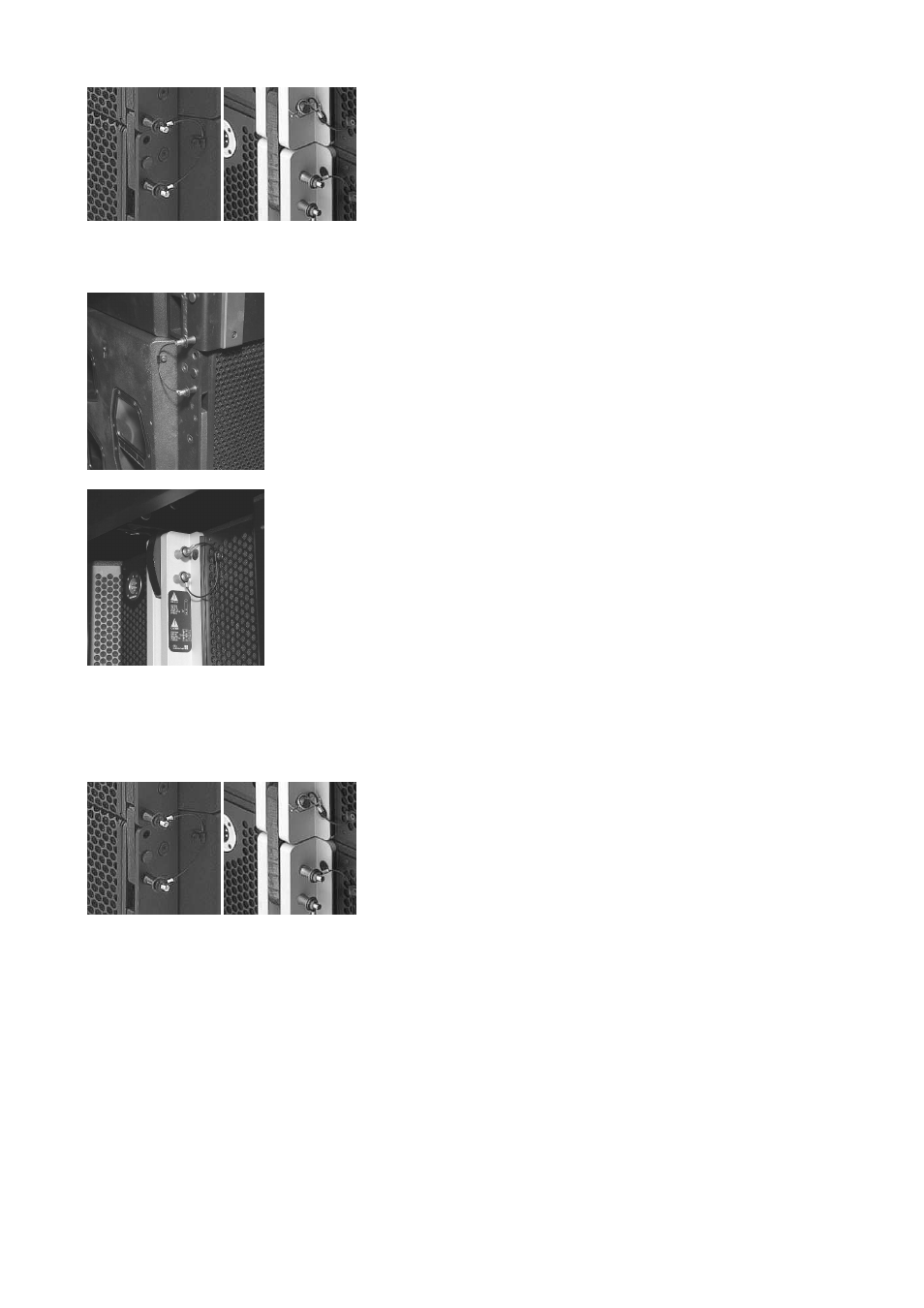

Fig. 41: Fixierung der J-SUB Lautsprecher
