d&b J-Series Benutzerhandbuch
Seite 25
Montage der J8/J12 Lautsprecher (Fig. 35a- j)
30. Heben Sie das Array auf Arbeitshöhe an.
31. Klappen Sie zunächst den Splay Link (J8/J12-Position) am soeben
montierten Flugrahmen heraus - Fig. 35a.
32. Setzen Sie den ersten Locking Pin am rückwärtigen Riggingstrang
des ersten Lautsprechers in die 0°-Bohrung - Fig. 35b.
33. Klappen Sie den Splay Link des Lautsprechers aus- Fig. 35c.
34. Bereiten Sie die Front Links am Lautsprecher vor und nehmen Sie
das Rollbrett ab - Fig. 35d.
35. Mit je einer Person an den Griffseiten, heben Sie den Lautsprecher
mit dem Frontgitter nach vorne an und führen die Front Links in die
Aufnahme am Flugrahmen ein.
36. Arretieren Sie den Lautsprecher über die Front Links mit den Locking
Pins am Flugrahmen - Fig. 35e.
37. Klappen Sie den Lautsprecher hinten hoch, bis der Splay Link des
Flugrahmens am rückwärtigen Riggingstrang des Lautsprechers ein-
gehakt hat.
38. Sichern Sie den Splay Link mit dem zweiten Locking Pin (4°-Position)
- Fig. 35f.
39. Montieren Sie alle weiteren Lautsprecher in der selben Weise. Berei-
ten Sie die Lautsprecher dazu jeweils wie folgt vor:
•
Wählen Sie am betreffenden Lautsprecher den Öffnungs-
winkel vor (0° ... 6°). 7°-Einstellungen werden bei der Mon-
tage des betr. Lautsprechers direkt vorgenommen.
•
Bereiten Sie die Front Links vor.
•
Klappen Sie den Splay Link am Lautsprecher aus.
Am letzten Lautsprecher muss der verbleibende Splay Link
nicht ausgeklappt sein.
Verkabeln des Arrays
40. Verkabeln Sie das Array entsprechend den verwendeten
Verstärkerkanälen. Sind die Verstärker bereits angeschlossen und in
Betrieb, kann über deren System Check-Funktion oder über die
MUTE Tasten der Verstärkerkanäle zusammen mit einem Testsignal
die Funktion und richtige Zuordnung der einzelnen Lautsprecher im
Array verifiziert werden.
Hochfahren und Sichern des Arrays
Wenn alle mechanischen Einstellungen und Sicherheitsprüfungen durch-
geführt worden sind, kann das Array in seine Betriebsposition hochge-
fahren und gesichert werden.
Achten Sie beim Anheben darauf, dass sich die Lautsprecherkabel nicht
verfangen oder verklemmen. Die Kabel können während des Anhebens
des Systems mit dem Motorkabel zu einem Strang zusammengebunden
werden.
Alle (bewegten) Kettenzugmotoren und Anschlagmittel dürfen sich nicht
verhaken. Das Array muss langsam und gleichmäßig angehoben wer-
den, damit es sich während des Anhebens nicht aufschaukelt.
Ist das Array in seiner Betriebsposition, sichern Sie das Array durch die
zweite, unabhängige Sicherung. Eine genaue Beschreibung der Ausfüh-
rung der Sicherung findet sich Kapitel 3.6. Zweite, unabhängige Siche-
rung auf Seite 15.
J-Serie, Rigginghandbuch
(1.3 DE)
Seite 25 von 34
a)
b)
c)
d)
e)
f)
g)
h)
i)
j)

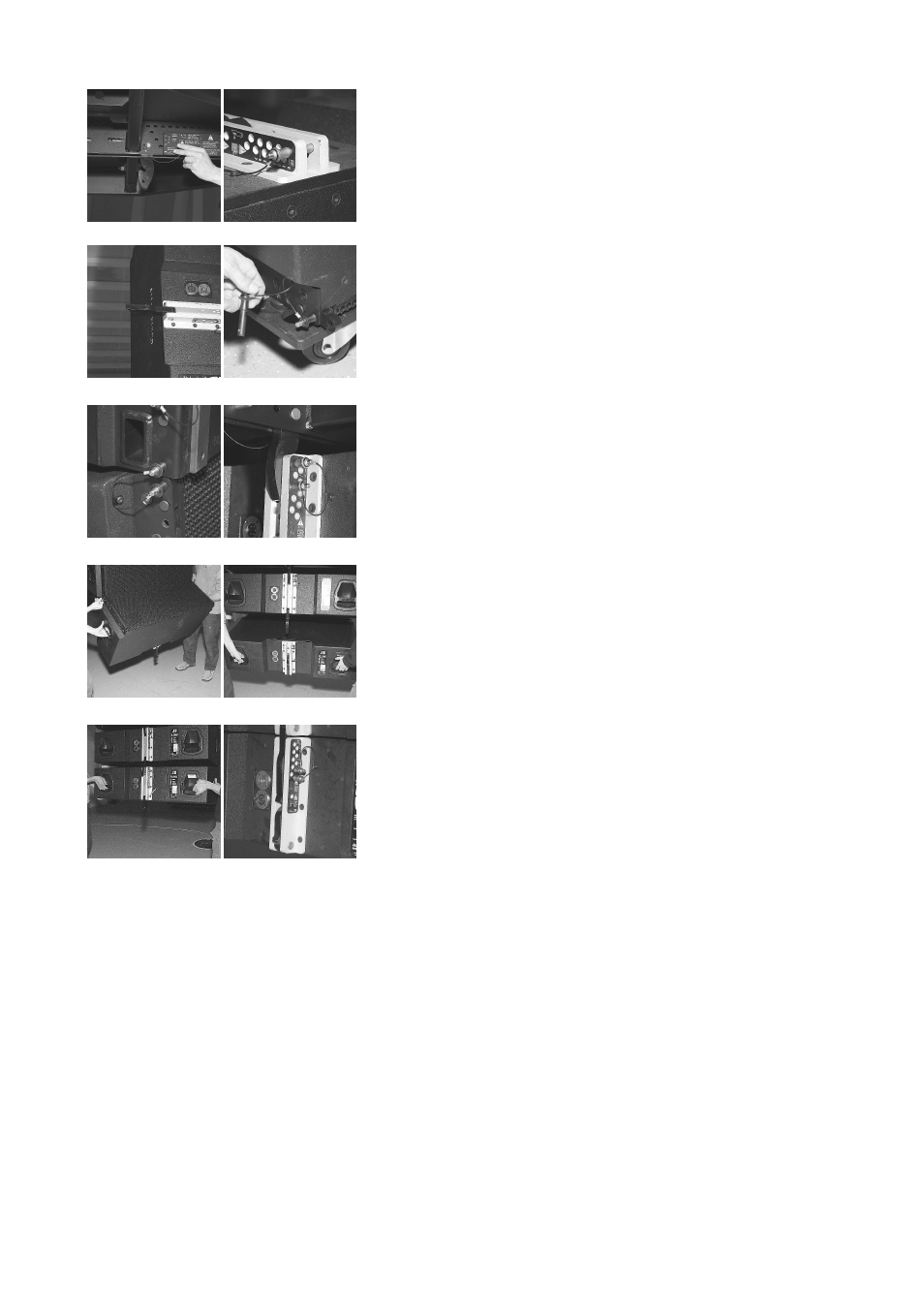

Fig. 35: Vorbereitung und Montage
der J8/J12 Lautsprecher
